Инфракрасные тёплые полы

Распространенные ошибки

Самой первой ошибкой можно считать установку электрического пола под тяжелой массивной гарнитурой. Под тяжестью материалов происходит недостаточное охлаждение напольного покрытия, которое приводит перегреву и поломке нагревательных элементов.

Искривление и сгибание кабеля приводит к поломке всей системы обогрева. Если использован способ пленочного обогрева, выход из строя системы может произойти из-за повреждения греющей пленки.

Неправильное контролирование сопротивления изоляции в период монтажа – также распространенная ошибка новичков. Значение не должно расходиться от заявленного производителя больше, чем на 10 процентов. В противном случае вас ждут неисправности ЭТП.

Монтаж инфракрасной пленки требует изолирование токоведущих частей пленки. При несоблюдении этого правила будет постоянно происходить утечка тока и отключение питания системы. Кабель, установленный в нагревательном мате, резать запрещено. Необходимо правильно вымерить площадь для обогрева и лучше оставить часть комнаты не закрытой обогревателем.

Виды электрических теплых полов под плитку

В основе электрических полов лежат нагревательные кабели, которые могут быть 2 видов:

Резестивный, то есть выделяющий тепло равномерно. Различают одно- и двужильные кабели, все они характеризуются постоянным сопротивлением;

В зависимости от используемых систем и метода укладки электрический пол делится на следующие виды.

Кабельный электрический теплый пол под плитку

В основе пола резестивный (одно- или двужильный) или саморегулирующийся кабель. Первая система обычно имеет терморегулятор, у второй происходит саморегулирование температуры в зависимости от условий помещения. Например, у окна и дверей нагревание интенсивнее, чем площади под мебелью.

Впрочем, естественной неравномерности нагрева можно добиться даже при использовании резестивных кабелей, поскольку при монтаже можно регулировать шаг прокладки теплокабеля. В тех зонах, где требуется больше тепла, кабель укладывается плотнее.

Оболочка кабеля в подобной системе выдерживает повышение температуры до 70С. Преимуществом кабельного теплого пола является его хорошая совместимость с плиткой, а также оперативность нагрева при включении.

К недостаткам можно отнести то, что он не рекомендован для использования в многоквартирных домах. Это связано с особенностями монтажа кабельного пола. Он укладывается в бетонную стяжку, высота которой должна быть около 4 см. Таким образом, после монтажа теплосистемы и напольного покрытия высота пола в помещении поднимается на 5-6 см. Кроме того, увеличивается нагрузка на перекрытия. Среди минусов кабельного пола можно отметить высокий расход электроэнергии и трудоемкость самостоятельного монтажа.

Маты представляют собой армированную сетку, в которую вмонтированы теплокабели. Благодаря небольшой (не более 3 мм) толщине материала и их малому весу они подходят для укладки в любых помещениях, в том числе многоквартирных домах.

В зависимости от типа используемых кабелей выделяют маты с двужильными кабелями и одножильными. Первые имеют более высокую стоимость и повышенную эластичность. Последний показатель важен при укладке кабельного теплого пола.

Кабели нагревательных матов выдерживают высокие температуры, система имеет терморегулятор. Для максимально эффективного и безопасного сочетания с плиткой при монтаже матов первым слоем укладывается слой теплоизоляции.

Преимуществом нагревательных матов считается простота монтажа своими руками, быстрый нагрев и возможность регуляции температуры. Однако такая система не подходит в качестве единственного источника отопления. Кроме того, ее эксплуатация окажется более затратной по сравнению с использованием кабельного электропола.

Пленочный электрический теплый пол под плитку

Пленочный пол – это инфракрасная пленка малой толщины, в которую вмонтированы карбоновые пластины. Благодаря особенностям строения и функционирования такая электросистема считается самой эффективной, теплосберегающей.

Небольшой вес и толщина пленки обуславливает универсальность ее использования. Особенностью пленочной системы является создание комфортного микроклимата в помещении – происходит нагревание предметов и людей, а нагретые предметы, в свою очередь, отдают тепло воздуху. Последний нагревается равномерно, не пересушиваясь.

Еще одно достоинство инфракрасного пола – при выходе из строя одной секции покрытия система продолжает работу. Это возможно благодаря параллельному соединению элементов.

Использование пленки требует укладки монтажной сетки на основе стекловолокна, поскольку электросистема несовместима с плиточным клеем. Стоит отметить и более высокую, по сравнению с ценами рассмотренных выше систем, стоимость инфракрасного пола.

Стержневой электрический теплый пол под плитку

Стержневой пол – это усовершенствованный вид пленочного пола. Принцип его действия также основан на инфракрасном излучении. Благодаря использованию карбоновых стержней, вмонтированных в пленку на основе полимеров, удалось достичь более высокой механической прочности пола. Это позволяет укладывать его даже под массивные предметы интерьера.

Укладка стержневой системы не требует дополнительных подложек, материал хорошо совместим с напольной плиткой.

Как и инфракрасный пол, стержневой вариант продолжает нагревание даже при выходе из строя отдельных секций. Определить место дисфункции достаточно просто – пол в этом месте остается холодным.

Естественно, что обладая столь весомыми преимуществами по сравнению с другими системами, стержневой пол имеет наивысшую стоимость.

Инфракрасный (пленочный) теплый пол

Такой вид теплых полов устанавливается поверх чернового покрытия. Они представляют собой рулоны пленки, покрытой тепловыделяющими карбоновыми элементами. Толщина пленки не превышает 0,5 мм. Сами элементы прогреваются и излучают в ИК-диапазоне.

Между собой отдельные части пленочного пола соединяются пайкой или с помощью разъемных соединений. За счет большой площади нагревательных элементов, дают равномерный прогрев напольного покрытия.

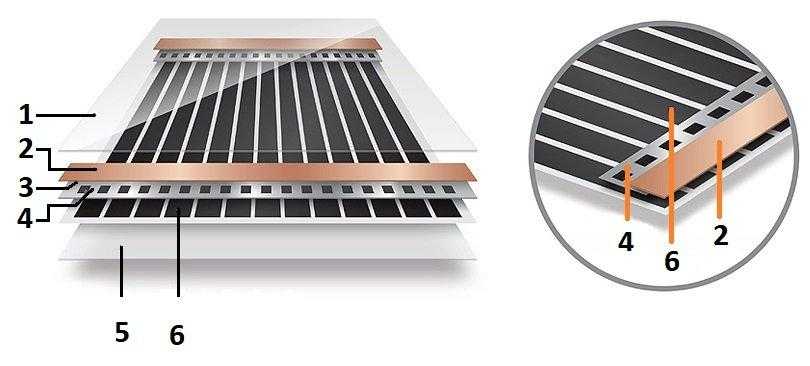

Конструкция инфракрасного пленочного теплого пола:

1. Защитная полиэтиленовая пленка;
2. Медная полоса;
3. Высокотемпературный поглотитель;
4. Серебряная полоса;
5. Подложка (основа);
6. Карбоновый нагревательный элемент.

Конструкция инфракрасного пленочного пола.

На схеме показан инфракрасный пленочный пол с карбоновыми полосами, медной и серебряной подложкой. также существуют варианты с:

• Сплошным карбоновым нагревательным элементом;
• Двумя медными полосами;
• Двумя серебряными полосами.

Виды электрических тёплых полов

Как утверждают эксперты, теплый пол электрический выполняют в двух основных разновидностях: кабельный и плёночный (инфракрасный). Далее вкратце ознакомимся с каждой из описанных технологий. Как можно понять из названия в первой конструкции в качестве нагревательного элемента используют кабель.

Проводка укладывается вручную  с определённым шагом, причём возле ограждающих конструкций кабеля монтируются на меньшем расстоянии относительно друг друга, в более тёплых местах реже (при использовании плёнки такая схема не применяется).

Кабеля могут быть одно или двухжильными, хотя последняя разновидность используется более часто. Эксперты отмечают, что расход энергии нагревательного элемента будет полностью зависеть от настроек термостата. В конструкцию электрического тёплого пола могут включаться саморегулирующиеся кабеля, которые выставляют температуру нагрева независимо от настроек регулятора.

Особенностью использования инфракрасного пола считается тот факт, что выделяемая тепловая энергия передаётся не воздушным массам, а окружающим предметам, которые впитывают и отдают тепло. Благодаря таким качествам можно достичь равномерного прогрева помещений. Такой нагревательный элемент как плёнка имеет небольшую толщину по сравнению с кабелем, что влияет на размер стяжки и высоту помещений. Кроме того инфракрасный тёплый пол гораздо эффективнее предшественника.

Плёнку можно укладывать под любой тип напольного покрытия. Если система обогрева монтируется под плитку, то базовое основание нужно выровнять листами гипсокартона или фанеры. Это связано с тем, что рассматриваемые материалы обладают небольшой теплопроводностью и это улучшит теплоотдачу. Главным недостатком инфракрасного пола считается увеличенная стоимость по сравнению с аналогом.

Роль водяного пола как основного или дополнительного источника тепла

Теплый пол в помещении в качестве отопительной системы может выполнять дополнительную или основную функцию. В качестве дополнительной системы, теплый пол влияет на комфортность поверхности напольного покрытия. В этом случае, главный источник тепла – традиционные радиаторы отопления. Для поддержания температуры теплоносителя применяется термостатический принцип регулировки.

Комбинированная система отопления

Компенсировать тепловые потери в помещении и защитить его от температурных перепадов снаружи, когда водяной пол является основным источником тепла, позволяет контроль за уровнем нагрева теплоносителя. Чем на теплее на улице, тем ниже температура теплоносителя должна быть и наоборот.

По сути, теплый пол – это низкотемпературная разновидность системы отопления и, теоретически, необходимую температура теплоносителя можно получить за счет настройки котла на минимальный нагрев. Однако обычный котел, настроенный на низкотемпературный диапазон, отличается резким снижением КПД и с экономической стороны такая система становится невыгодной.

Смесительный узел

В связи с этим существуют другие способы. Например, использование современного теплогенератора, подающего теплоноситель, нагретый до +30 – 50 градусов. При оснащении такого котла циркуляционным насосом, каждый контур имеет теплоноситель одинаковой температуры, за счет чего осуществляется наиболее эффективный с экономической точки зрения процесс обогрева дома системой «теплый пол».

Трехходовый смесительный клапан

Если котел не оснащен функцией работы в низкотемпературном режиме, то можно воспользоваться трехходовым смесительным клапаном, а необходимую температуру можно получить за счет оснащения смесительного узла термостатом.

Также стоит учитывать, что некоторые виды финишных материалов не подходят для водяного пола и могут монтироваться в тандеме с пленочными или кабельными электрическими системами обогрева.

Инфракрасная пленка для теплого пола

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.

Этап 1: Укладка стержневого пола на подложку.

Этап 2: Фиксация карбоновой системы скотчем.

Этап 3: Формирование соединений пола с проводкой.

Этап 4: Подготовка термодатчика стержневого пола.

Этап 5: Вырезка отверстий в теплоизоляционной подложке.

Этап 6: Фиксация положения датчика.

Этап 7: Проверка работоспособности собранной системы.

Этап 8: Заливка стяжки поверх карбонового стержневого пола.

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Особенности выбора электрических теплых полов исходя из способа монтажа

Как мы уже отмечали выше для того чтоб определиться какой теплый электрический пол выбрать следует исходить из ваших возможностей. Поэтому давайте разберем каждый отдельный вариант способа монтажа и преимущества использования каждого из вариантов.

Монтаж теплых полов в стяжку

Одним из наиболее капитальных считается монтаж теплых полов под стяжку. При этом благодаря аккумулирующим свойствам бетона цикл включения и отключения теплых полов происходит значительно реже, распределение тепла по покрытию будет более ровным, а возможности по установке оборудования или мебели большой массы практически не ограничены.

Монтаж теплого пола в цементной стяжке

Итак:

• Наиболее часто для этих целей применяют кабельный одно- или двухжильный теплый пол. Он вполне способен нагревать поверхность до 70⁰С и даже при большом шаге укладки кабеля за счет распределения тепла по бетону выдает достаточно ровную температур.
• Так же для этих целей можно применить жидкостный электрический пол. Данный вариант более безопасен и имеет еще большую способность аккумулировать тепло. Кроме того, он не так требователен к правилам монтажа. По температурным возможностям и способности к регулировке оба эти способа практически идентичны.
• В пользу же кабельного теплого пола говорит в первую очередь цена, которая несколько ниже. Отсутствие воды снижает вероятность подтопления, хотя, учитывая объем воды в жидкостном электрическом полу этот аргумент не столь важен.
• Что касается ремонта, то здесь «палка в два конца». Кабельный пол вроде как должен быть надежнее в виду меньшего количества элементов. Но в то же время жидкостный электрический пол можно починить путем замены кабеля. При этом вскрывать стяжку для этого не надо. Это обязательно только в случае повреждения трубы.

Монтаж теплых полов под плитку

Если же вы не знаете какой электрический теплый пол выбрать под плитку, то здесь вариантов несколько больше. Но здесь в зависимости от материала теплого пола может значительно отличаться и технология монтажа плитки.

Монтаж теплого пола в слое плиточного клея

Итак:

• Под классический способ укладки плитки на клеящую смесь наиболее часто применяют аморфную металлическую сетку. Он не требует применения особых технологий, а благодаря своей структуре выступает и как дополнительное связующее звено.
• В последнее время под плитку все чаще применяют стержневой инфракрасный теплый пол. Он имеет неплохие характеристики и достаточно надежен. При этом в отличие от аморфной сетки он может выдавать температуры выше 28⁰С.
• Так же достаточно широкое применение в этих целях нашли тонкие нагревательные маты на основе греющего кабеля. Обычно они имеют небольшой шаг, что позволяет избежать перегрева отдельных участков пола.
• Так же под плитку можно монтировать капиллярные теплые полы. Но они могут служить только в качестве дополнительного подогрева в виду небольшого объема воды. Кроме того, они достаточно неравномерно распределяют тепло. Ведь на выходе из блока управления температура несколько выше чем на входе.
• Инструкция позволяет монтировать под плитку и пленочные инфракрасные теплые полы. Только в этом случае необходима укладка поверх теплого пола гипсокартонна или другой основы, на которую будет производиться монтаж. В противном случае плитка отвалится. Такой способ значительно снизит эффективность теплых полов ведь гипсокартон не обладает должной теплопроводностью.

Монтаж теплых полов непосредственно под напольное покрытие

Если же вас интересует какой выбрать теплый пол электрический для монтажа непосредственно под напольное покрытие – ламинат, паркет, ковролин, линолеум и т.п., то здесь выбор не так широк. Ведь это должен быть достаточно тонкий и не очень хрупкий материал. Хотя в этом случае всегда существует ограничения по установке тяжелых предметов на такой пол.

Теплые полы непосредственно под ламинатом

Итак:

• Для этих целей хорошо подойдет аморфная металлическая лента. Она не имеет большого количества соединительных элементов, проста в монтаже и энергоэффективна. При этом благодаря невысоким максимальным температурам она будет идеальным решением при деревянном покрытие пола.
• Так же достаточно широко применяются биметаллические и углеродные пленочные теплые полы. Они очень легко монтируются, что вы можете увидеть на видео и практически сразу готовы к использованию. Единственным их недостатком является большое количество соединений, к которым необходимо относится очень трепетно. Но это касается только углеродных инфракрасных полов.

Выбираем подложку

Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.

Напольная плита «Isoplaat» (Изоплат)

Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.

Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.

Подложка с перфорацией

Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:

1. Устойчивостью к «рабочей» температуре системы «теплый пол».
2. Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
3. Паропроницаемостью.

Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.

Таблица 6. Варианты подложки

Иллюстрация
Описание

Вспененный полиэтилен

Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.

Пробка

Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.

Подложка «Arbiton Floor Thermo»

Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола

Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.

Как выбрать датчик температуры и терморегулятор для теплого пола

Правила выбора датчика температуры.

Различают два типа датчиков температуры — пола и воздуха. Выбор, как правило, делают в зависимости от того, показания какого датчика учитываются при работе всей системы.

Если теплый пол предназначен только для поддержания комфортной температуры пола, то целесообразно использовать датчик пола. Если важна температура воздуха и система заменяет основное отопление, то необходим датчик воздуха.

При монтаже терморегулятора с датчиком температуры воздуха для получения наиболее точных данных рекомендуется выбирать место установки, учитывая воздушные потоки и возможные сквозняки.

Правила выбора терморегулятора.

Задача терморегулятора — обеспечивать поддержание или регулирование в помещении нужной температуры.

Согласно нормам предельно допустимая мощность бытовых терморегуляторов для теплого пола составляет 3 кВт.

Не рекомендуется устанавливать программируемый терморегулятор в ванной или туалете, так как мощность системы там, как правило, небольшая (не более 400 Вт), а отрегулировать настройку по времени включения и выключения проблематично: так как понадобится помещение может в любое время суток. Программируемые терморегуляторы подходят для использования в таких помещениях, как спальня или гостиная.

Также лучше не использовать дешевые «электромеханические» терморегуляторы, которые отличаются неточностью своего биметаллического термочувствительного элемента.

Для обогрева зонированных помещений, например, кухни-столовой или гостиной-столовой, рекомендуется обратить внимание на терморегулятор с управлением по двум независимым датчикам пола. Особенно это актуально при использовании разных типов напольного покрытия с различными теплопроводящими характеристиками

Режимом обогрева можно управлять с помощью одного контроллера. Один такой теплопорт может независимо управлять двумя зонами обогрева.

В каждой зоне можно задавать программу подогрева на неделю. Последние новинки техники оснащены возможностью управления контроллером через СМС-сообщения.

Как положить плёночные полы под ламинат

Чаще всего плёночные полы укладывают под ламинат.

Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

• простилают изолон,
• стыки проклеивают скотчем;
• прибивают по периметру демпферную ленту;
• полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
• по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
• к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.

Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.

Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.

Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.

Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.
