Теплые водяные полы в частном доме - расчёт и монтаж своими руками

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

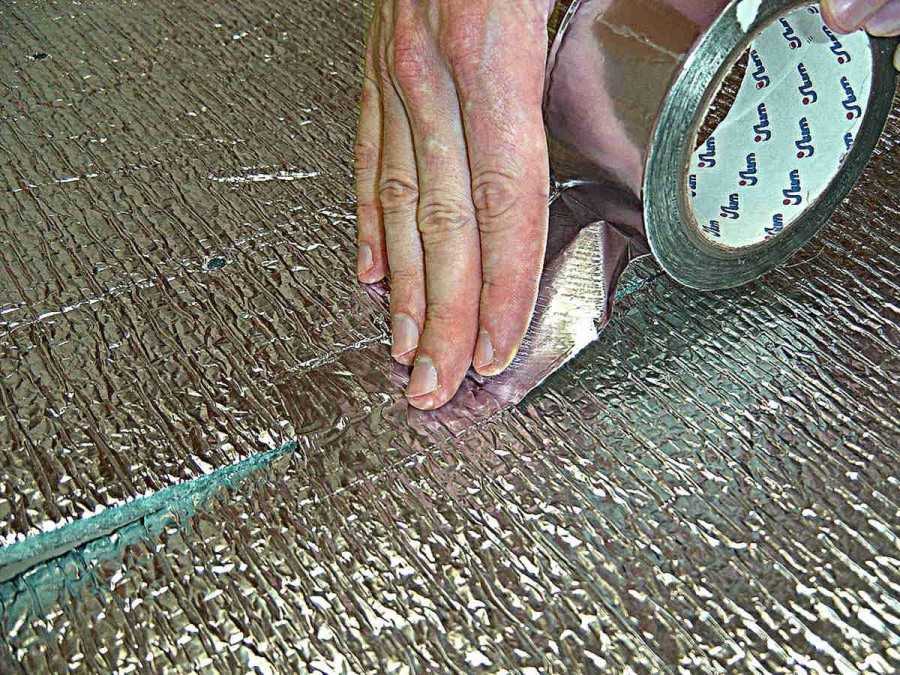

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки — однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

Какой выбрать?

Многие люди выбирают водяные теплые полы, потому что при их эксплуатации практически отсутствует потребление электроэнергии, а значит, можно существенно сэкономить. Подключается эта разновидность теплого пола к общей системе отопления, но при этом нужно учитывать, что повышается потребление газа, поэтому желательно, чтобы была собственная котельная. Экономия становится заметной только при обогреве больших площадей.

Кабельный электрический теплый пол состоит из проводов, которые при нагревании выделяют тепло. Кабели имеют двойную изоляцию, а их соединение производится с помощью муфт, которые надежны и герметичны. Благодаря этому, такой теплый пол можно укладывать и в помещениях с повышенной влажностью.

Кабельный электрический теплый пол имеет демократичную стоимость по сравнению со своими конкурентами. Но для его монтажа необходима цементная стяжка, которая увеличивает высоту пола. Для неотапливаемых помещений, в том числе и балконов мощность изделия должна быть высокой, а вот для коридоров и для ванных комнат достаточно, чтобы этот показатель в среднем равнялся 130 ватт.

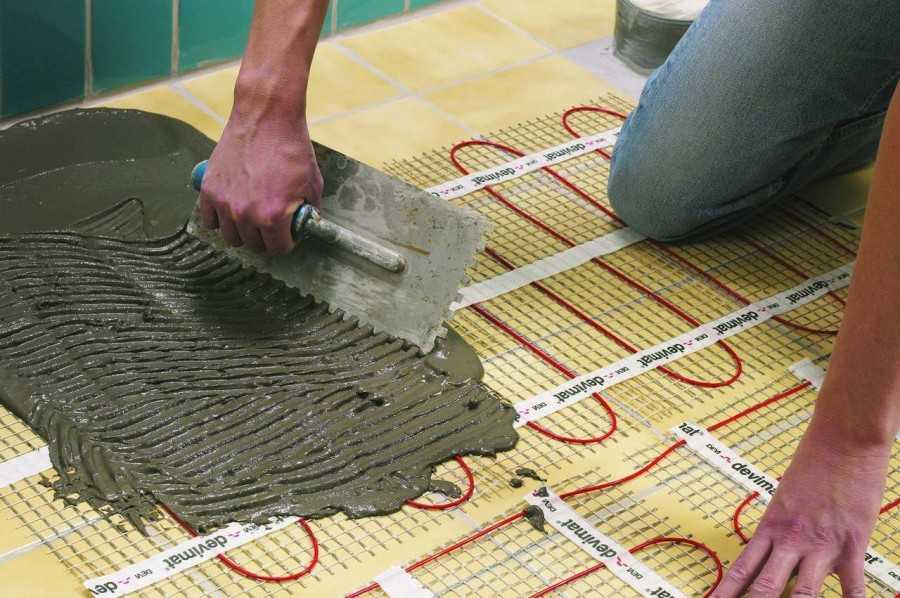

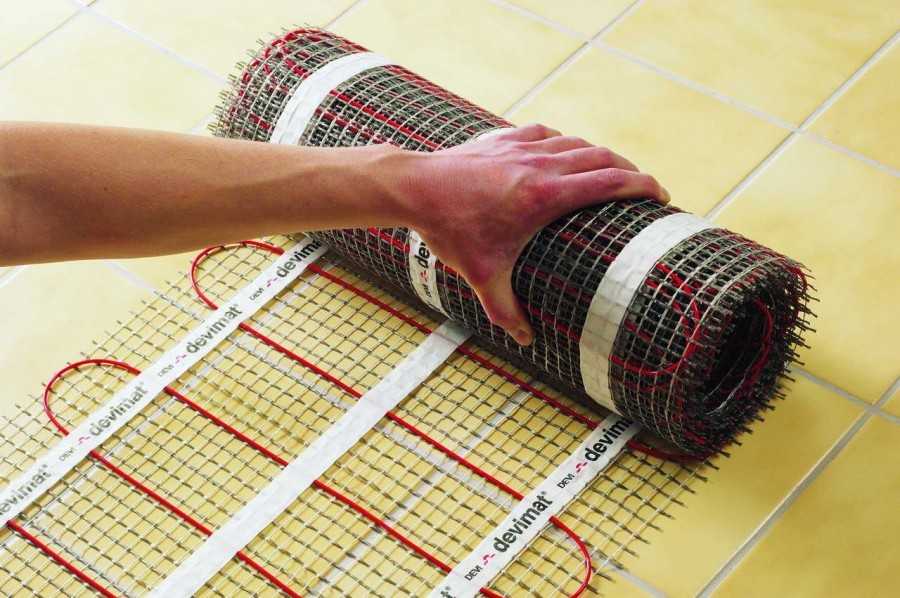

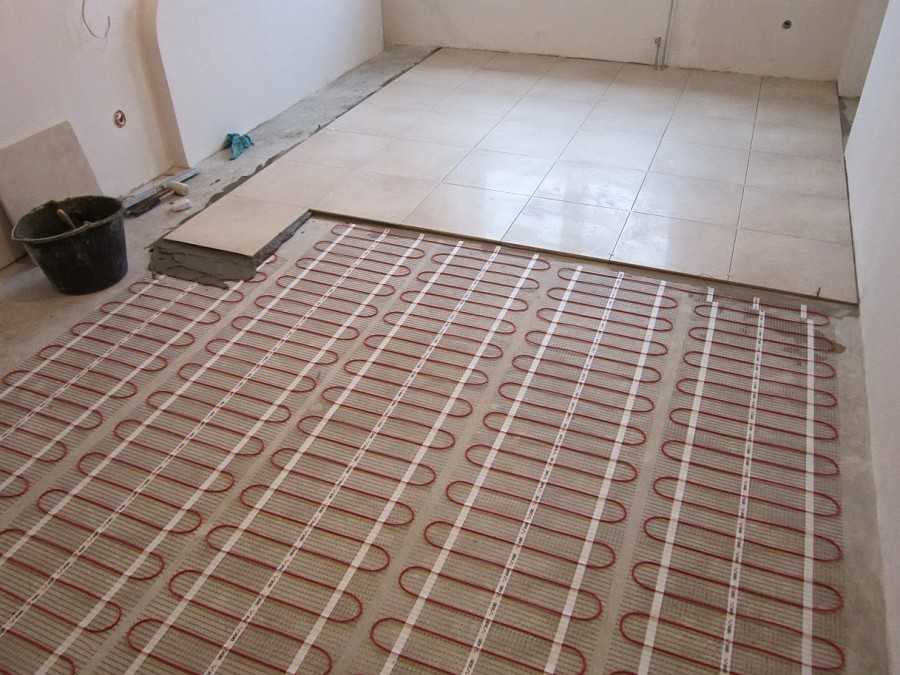

Нагревательные маты – это те же провода, но закрепленные на специальной сетке. Делают эту сетку из стекловолокна, в продаже изделие представлено в рулонах. Миниматы прекрасно сочетаются с плиткой и рекомендуются для монтажа на кухне, в ванной комнате и в коридоре.

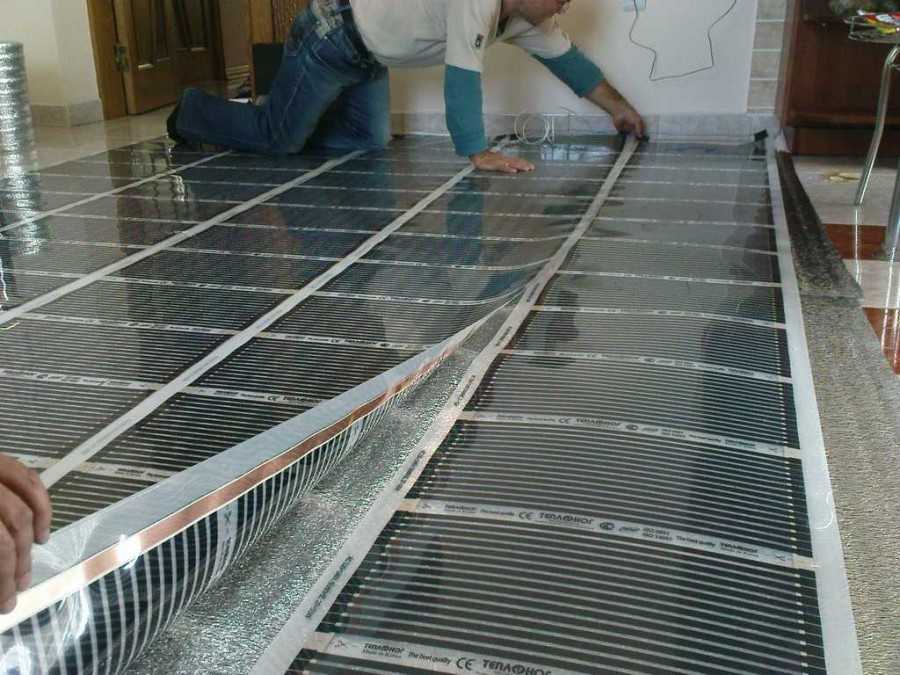

Не нуждается в бетонной стяжке инфракрасный электрический теплый пол. Подходит он и для ламината, и для ковролина. На его укладку потребуется всего два часа, при этом не нужно выжидать время, за которое высыхает стяжка или клей.

Главной особенностью такого теплого пола является отсутствие грязи и пыли, что свойственно другим разновидностям. Не исключается монтаж и на стены, и на потолок. Но, к сожалению, эта новинка стоит недешево.

Немаловажную роль при выборе теплого пола играет условие – является ли теплый пол единственным способом отопления помещения или используется в качестве дополнения к основному. При втором условии подойдут все вышеописанные варианты.

Если теплый пол будет единственным источником отопления, тогда нужно учитывать, что для максимального эффекта нагревательная система должна покрывать до 70 процентов всей поверхности. При этом необязательно укладывать теплый пол под габаритную мебель. При выборе кабельной системы провода укладываются как можно ближе друг к другу, благодаря этому достигается максимальный обогрев.

Подводя итоги, можно отметить, что в квартире возможна установка только электрических теплых полов. При этом они подходят не только для «сухих» помещений, но и для балконов, саун и для ванных комнат. Поскольку нагревательные элементы не зависят от центрального отопления электрический теплый пол можно включать и в летний период. Такой теплый пол легко устанавливается и регулируется и прослужит несколько десятилетий.

Кабельный теплый пол подразумевает дальнейшую заливку цементной стяжки, при использовании рулонных нагревательных систем стяжка не нужна, но желательно, чтобы основание было выравненным.

К слову, инфракрасный теплый пол не подходит под плитку, поскольку плитка укладывается на клей, а он не сможет скрепиться с основанием теплого пола. Выйти из положения можно, используя гипсокартон или стекломагний в качестве дополнительного слоя, тогда возможна укладка плитки и на инфракрасный теплый пол.

Для линолеума и ковролина идеальным вариантом будет использование инфракрасного теплого пола, поскольку его толщина меньше, чем у конкурентов, соответственно, благодаря этому достигается максимальный эффект теплопроводности.

Водяной теплый пол подойдет для загородных коттеджей, у которых площадь помещений свыше 60 кв. м. Но такой системе нужна профилактика и отдельная котельная. Комплектующие стоят недешево, поэтому монтаж водяного теплого пола влетит в копеечку.

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
В средней полосе России достаточно расположить витки с шагом 0,15 метра.
В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
В центральной части помещения можно выдерживать промежуток 0,2 метра.
Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Процесс состоит из 8 последовательных шагов:

подготовки основы;
укладки теплоотражателя;
монтажа стержней;
соединения между собой полос;
подсоединения силового кабеля;
подключения конструкции к терморегулятору;
подключения термодатчика;
заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Установка теплого пола

Рассмотрим, как произвести монтаж теплого пола своими руками бетонным способом:

Сначала нужно произвести разметку на полу, где будут лежать трубы. Затем поверхность пола нужно утеплить с помощью пенопласта или пенополистирола, которые позволяют теплу направляться вверх, а не греть потолок соседей.

Далее необходимо уложить демпферную ленту по периметру комнаты, которая предназначена для компенсации теплового расширения стяжки из бетона. После этого на теплоизоляционный материал следует уложить арматурную сетку, которая делает стяжку более прочной и к ней производится крепление труб отопления. Укладка труб производится, как правило, по спирали. Однако могут быть и другие способы: змейкой или двойной змейкой, спиралью со смещением центра и т.д.

Отопительные трубы для водяного пола нужно крепить к арматуре при помощи специальных хомутов, оставляя небольшой зазор в креплении, так как трубы под воздействием тепла изменяют свои размеры. Расстояние между трубами должно составлять от десяти до тридцати сантиметров, а от стены не меньше семи сантиметров. Один конец отопительного контура следует подключить к подаче воды, а второй к обратному коллектору. Длина контура может составлять до шестидесяти метров. Между контурами нужно сделать деформационный шов. При укладке трубы в этот шов на нее необходимо надеть специальный гофрированный корпус.

Когда все крепежные работы будут выполнены, обязательно нужно будет произвести испытание всей системы отопления на предмет выявления протечек и разрыва труб. Давление в контуры нужно подавать с превышением в 1,5 раза. После этого необходимо залить всю конструкцию специальным раствором для оборудования теплых полов.

При решении задачи как сделать водяной теплый пол, можно использовать настильный способ при помощи полистирола:

В специальные полистирольные плиты с пазами укладываются пластины, которые распределяют тепловую энергию. Монтаж начинается также с утепления поверхности пола, затем укладываются плиты из полистирола.
Далее в эти плиты нужно уложить тепловые пластины, в которые вставляются трубы контура отопления. Эта система применяется для ограничения нагрузки на перекрытия или в случае, когда высота помещения невелика.

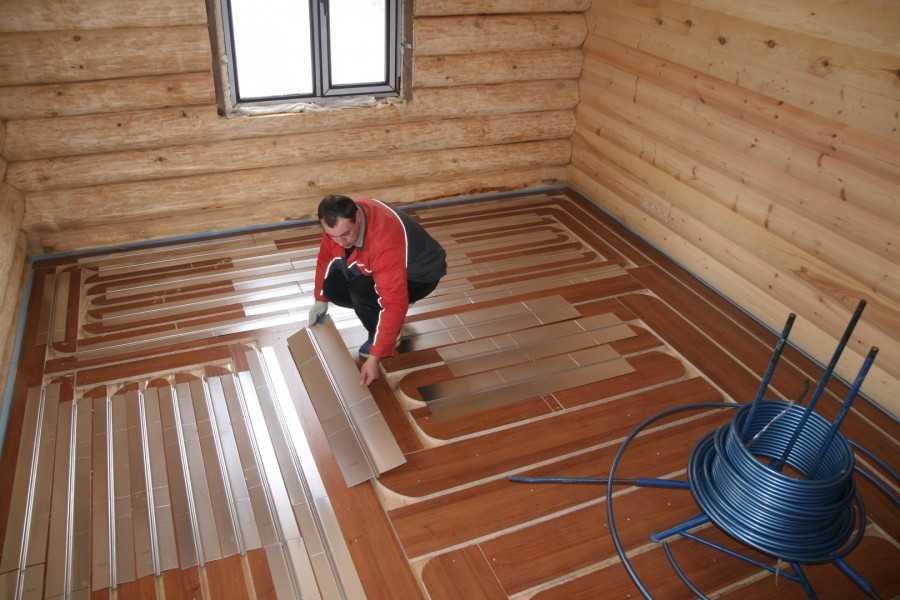

В домах, построенных из древесины, изготовление водяных теплых полов своими руками немного отличается от вышеизложенного. В качестве теплоизолятора здесь могут применяться минеральная вата или полистирол, которые плотно укладываются между лагами пола. Существуют два вида монтажа: модульный и реечный способ.

Есть специальные модули, в которых сделаны каналы для труб отопления.
В реечном способе трубы теплового контура и тепловые пластины нужно укладывать между частями ДСП, которые имеют толщину от 150 до 300 миллиметров. Эти детали из ДСП необходимо крепить к основанию пола саморезами на расстоянии двух сантиметров. Между ними укладываются пластины из алюминия, в пазы которых следует положить трубы отопления. Сверху на пластины из алюминия нужно положить прокладку из вспененного полиэтилена или картона для поглощения влаги. Затем доски пола.

Электрический теплый пол

В современной отделке помещений теплый пол от котла уже не является единственным вариантом. Вместо этого можно воспользоваться системами, работающими от электричества, срок службы которых достигает 50 лет без дополнительных вложений.

Широко применяются 3 варианта конструкции:

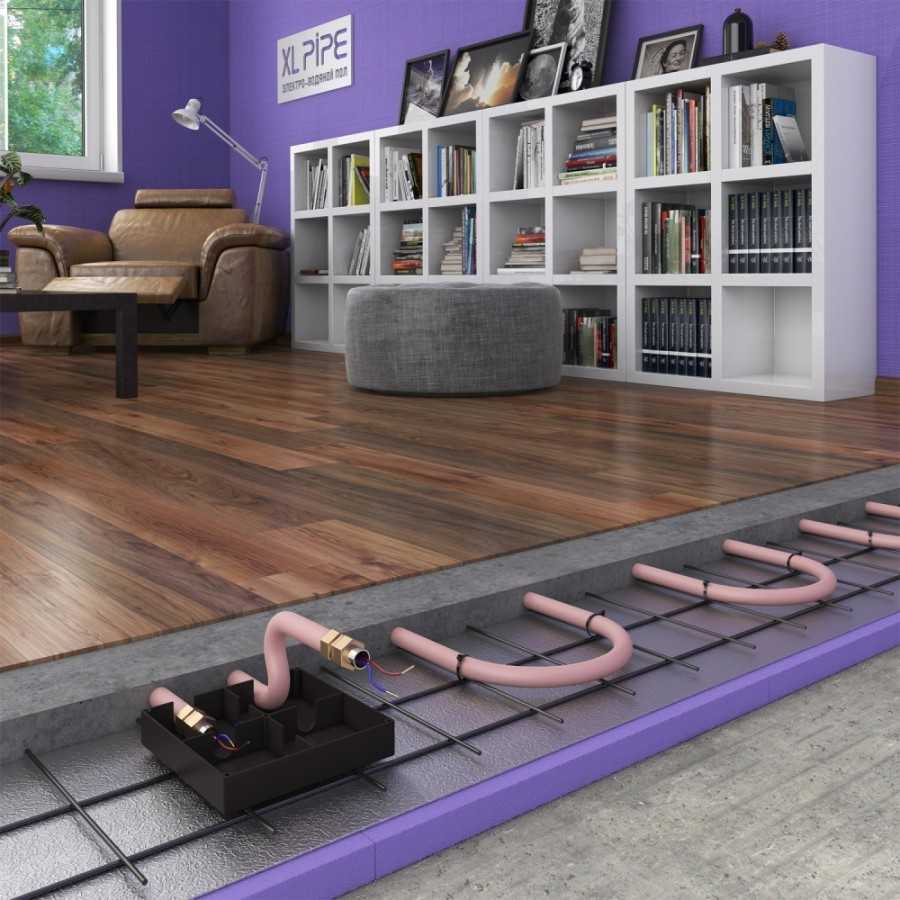

Для обогрева помещения можно использовать систему кабелей. Для этого используются экранизированные провода с двухслойной изоляцией. Они укладываются секциями и соединяются между собой герметичными муфтами.

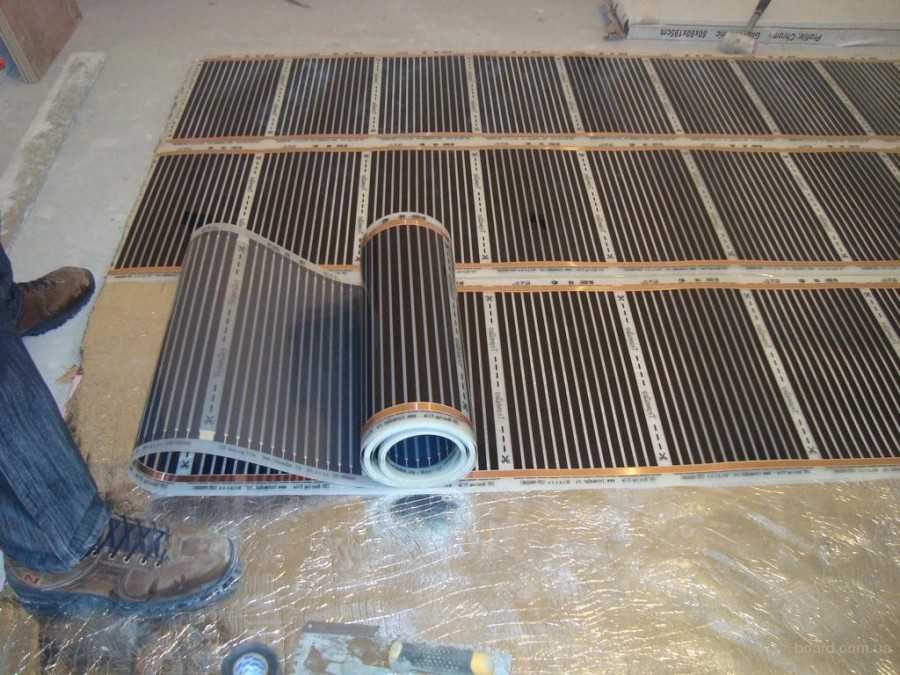

Вместо проводов пол можно покрыть специальной инфракрасной пленкой. Она не нуждается в установке бетонной стяжки или высыхания клея. Единственный минус в таком решении заключается в высокой стоимости материала.

Стоит отметить, что монтаж теплого пола на электрической основе имеет достаточное количество преимуществ. Во-первых, его можно использовать независимо от размеров помещения или типа жилья. Во-вторых, нагрузку на систему можно распределить в зависимости от назначения.

Так, в кухне, где обогрев пола не является обязательным, можно использовать кабели и маты с меньшей мощностью. А в спальне или лоджии нагрузку на отопительную систему можно усилить.

В-третьих, большая часть моделей электрического теплого пола не требует обязательной цементной стяжки. Плитку можно класть поверх системы. Поэтому монтаж не занимает много времени. В отличие от водяного пола, она не требует периодических проверок на герметичность.

Работа электрических кабелей бесшумна, но способна прогреть поверхность пола максимально равномерно. Такой обогрев можно использовать в любое время года с функцией регулировки температурного режима.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности

Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань. Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм

Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Разновидности теплого пола

Перед началом выбора системы подогрева пола, нужно учесть, что они имеют ограничения. Несмотря на то, что системы подогрева способны полностью заменить отопление в квартире, этого нельзя сделать по нормам Российского законодательства.

Эти ограничения вызваны рядом причин:

В квартирах разрешено использовать только электрический теплый пол, а массовое использование в доме подобных систем приводит к повышению нагрузки на электрическую сеть.
Массовый или частичный переход на электрическое отопление приводит к разбалансировке системы подачи тепла в доме.

Так как пол не будет использоваться в качестве основного источника тепла в квартире, можно сэкономить на его монтаже. Экономия заключается в прокладке обогревающего кабеля или пленки только в тех местах, которые свободны от мебели.

Так уменьшится расход тепловой энергии, что сделает его экономнее в долгосрочной перспективе, а также единовременно, при закупке строительных материалов и монтаже

В частном доме возможности применения этой технологии намного шире. В зависимости от имеющихся источников энергии можно выбрать приемлемый вариант между водяным и электрическим видом подогрева.

Если дом снабжен автономными источниками электроэнергии, такими как ветряные генераторы или солнечные батареи, несомненно, стоит сделать выбор в пользу электрических, т.е. кабельных или инфракрасных, систем нагрева.

Если электричество поставляется по линиям электропередачи, то использование электрического варианта отопления частного дома будет очень дорого стоить. В том случае лучше сделать выбор в пользу водяного теплого пола. Он прослужит около 35 лет, после чего потребует замены.

Выводы и полезное видео по теме

Как монтировать блок управления:

Как класть пол с подогревом в помещениях с небольшими теплопотерями:

Что случится, если не зафиксировать утеплитель:

На что обратить внимание при проектировании дома:

Правильная укладка систем теплых полов под укладку напольной керамики значительно продлит срок его эксплуатации. Нужно тщательно выбирать фирму-производителя систем отопления.

Чаще всего из строя выходит электроника, которую легко заменить и продолжить использование теплых полов. В случае поломки блока управления, новый будет сложно достать, если производитель перестанет выпускать системы отопления. Температурные датчики легче подобрать, так как они взаимозаменяемы во многих моделях.

Вы обустроили у себя дома теплый пол под плитку? Какую систему для подогрева вы использовали? Насколько вы довольны результатом и сталкивались ли вы с каким-либо типом поломок? Поделитесь своим опытом монтажа и эксплуатации теплого пола – оставляйте свои комментарии под этой статьей.
