ПВХ-трубопроводы собираются не из одних лишь труб — без соединительных элементов система попросту не заработает. Фитинги ПВХ — это детали, которые соединяют отрезки труб, меняют направление потока, обеспечивают переход между разными диаметрами или типами соединений. От правильного подбора таких элементов зависит герметичность и долговечность всей системы.
Из чего делают фитинги ПВХ и почему это важно
Материал PVC-U (непластифицированный поливинилхлорид) сочетает химическую стойкость, механическую прочность и низкую стоимость. В отличие от металлических аналогов, PVC-U не ржавеет, не вступает в реакцию с хлорированной водой и выдерживает рабочие температуры до +60 °C при нормальном давлении. Именно поэтому такие фитинги активно применяют в системах холодного водоснабжения, дренажа, орошения и промышленных трубопроводах, транспортирующих агрессивные жидкости.
При выборе стоит обращать внимание на класс давления — он обозначается аббревиатурой PN (Pressure Nominal). Для бытовых систем водоснабжения обычно достаточно PN10, для промышленных контуров с повышенным давлением используют PN16 или PN20.

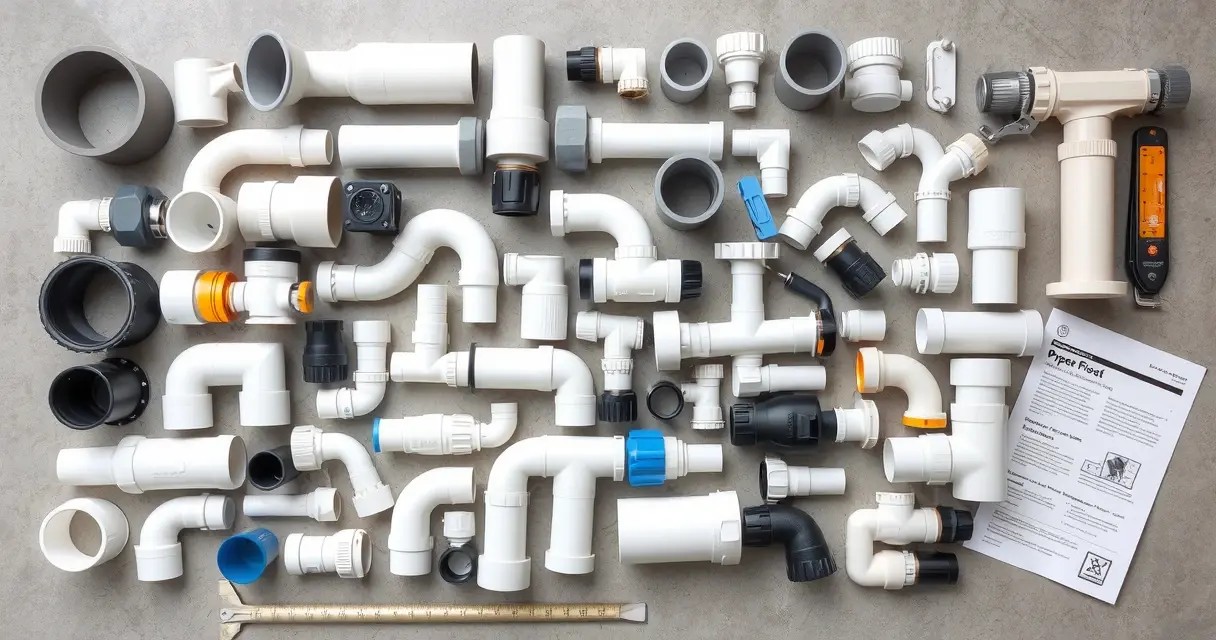

Основные виды фитингов ПВХ
По способу соединения фитинги делятся на три основные группы:
- Клеевые — соединяются с трубой путём холодной сварки с применением специального ПВХ-клея. Дают неразъёмное и герметичное соединение. Используются там, где демонтаж не предполагается.
- Резьбовые — снабжены внутренней или наружной резьбой (BSP/NPT). Позволяют подключать запорную арматуру, насосы, счётчики и другое оборудование с металлической или пластиковой резьбой.
- Переходные — обеспечивают стыковку труб разных диаметров или переход с ПВХ на другой материал, например на полипропилен или нержавеющую сталь.

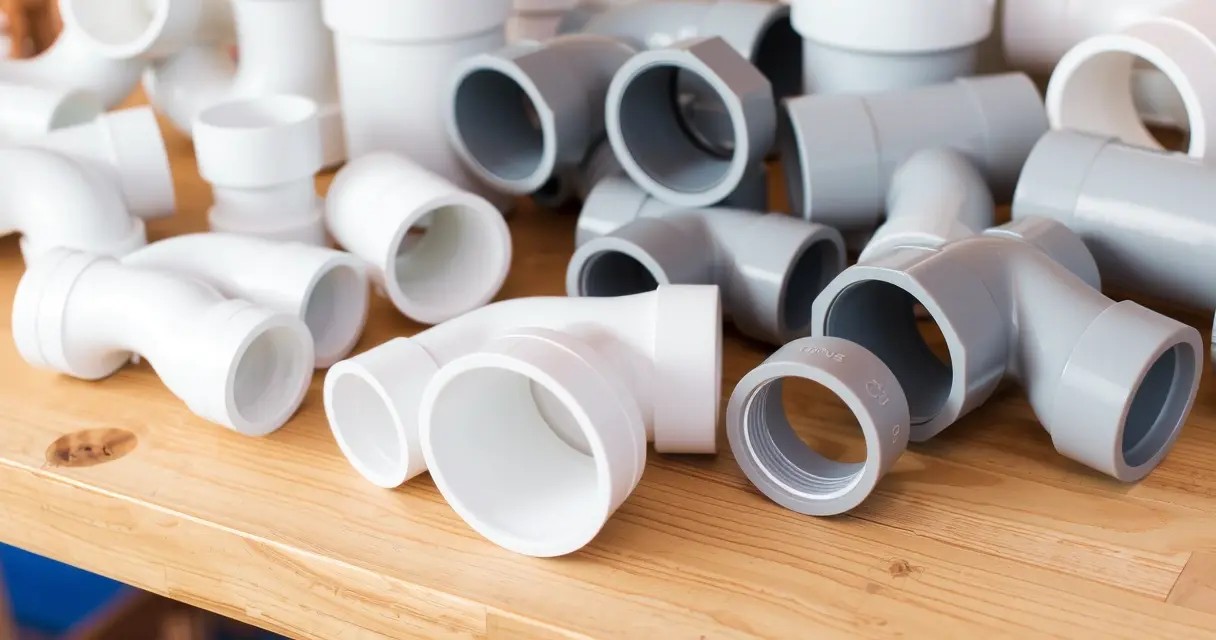

По конфигурации различают муфты, угольники (45° и 90°), тройники, крестовины, заглушки и накидные гайки. Каждая форма решает конкретную задачу: угольник поворачивает трубу, тройник создаёт ответвление, муфта удлиняет линию.
Как правильно подобрать фитинг
Перед покупкой нужно знать четыре параметра:

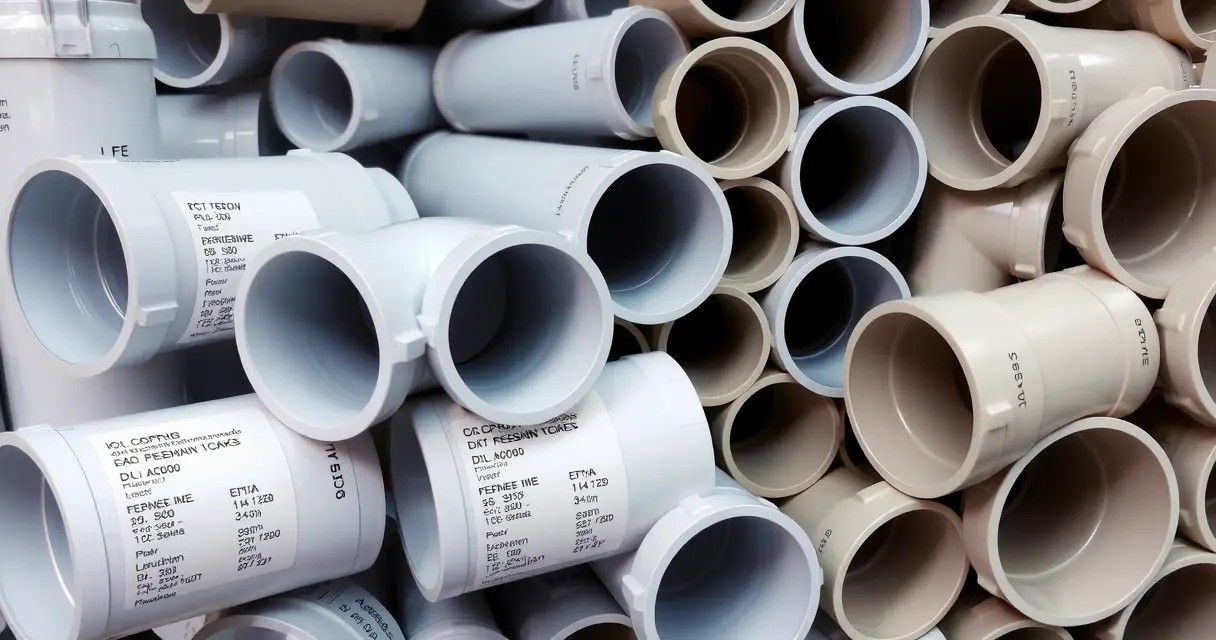

- Наружный диаметр трубы — фитинги ПВХ подбираются именно по наружному диаметру, стандартный ряд: 20, 25, 32, 40, 50, 63, 75, 90, 110 мм.
- Рабочее давление — должно соответствовать классу PN фитинга.
- Тип соединения — клеевое или резьбовое, в зависимости от места установки и возможности последующего демонтажа.
- Транспортируемая среда — для питьевой воды используют фитинги с сертификатом пищевого контакта; для химических сред подходят специальные марки PVC-U с повышенной стойкостью.

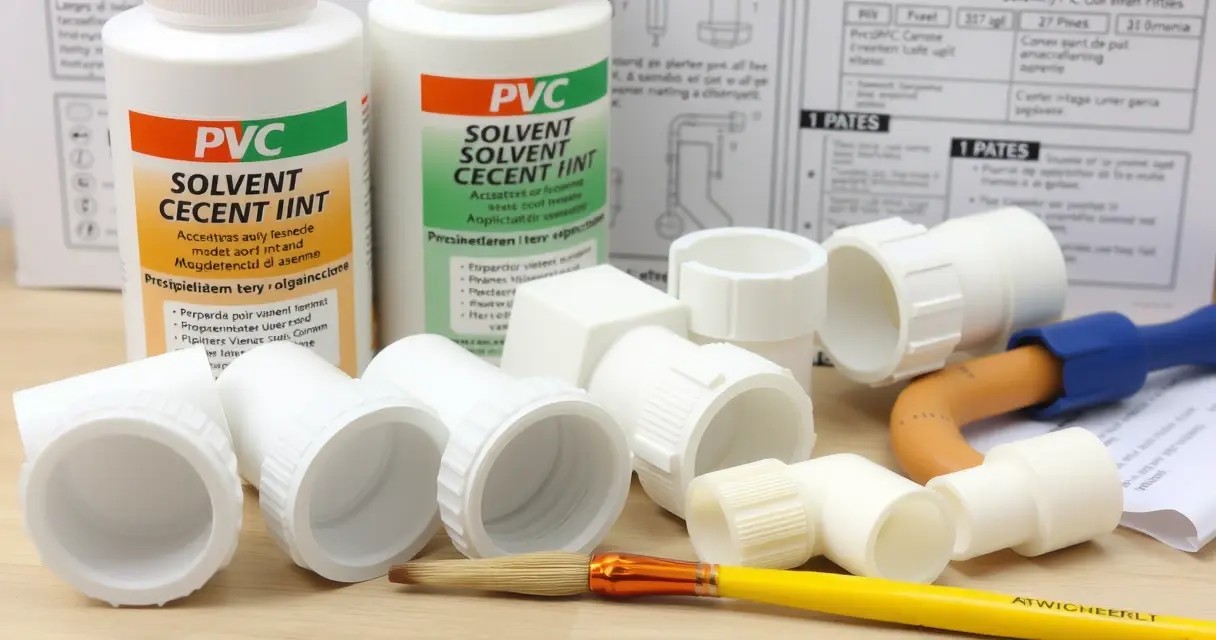

Монтаж клеевых фитингов: ключевые моменты
Клеевое соединение требует точного соблюдения технологии. Трубу зачищают до матовости мелкозернистой наждачной бумагой, обезжиривают растворителем-праймером и сразу наносят клей на обе поверхности. После этого детали соединяют одним движением без проворота и удерживают 30–60 секунд. Полное отвердение занимает от 2 до 24 часов в зависимости от диаметра и температуры воздуха. Торопиться с пуском системы не стоит — непрочное соединение под давлением даст течь.
При монтаже резьбовых фитингов важно не перетягивать соединение: ПВХ при чрезмерном усилии трескается. Резьбу уплотняют лентой ФУМ или льняной нитью с пастой-герметиком.
Где применяют фитинги ПВХ
Область использования широка: системы холодного водоснабжения в жилых и коммерческих зданиях, промышленные трубопроводы для кислот и щелочей, установки для очистки воды, аквакультура и рыбоводство, орошение в агропромышленном секторе. ПВХ-трубопроводы встречаются и в химической промышленности — там, где металл не выдерживает коррозии от рабочей среды, а PVC-U сохраняет целостность годами.
Для сложных разветвлённых систем рекомендуется заранее составить схему трубопровода и выписать полный перечень фитингов с указанием диаметра и типа — это исключает ошибки при закупке и ускоряет монтаж.
