Тонкости монтажа электрического теплого пола

Укладка инфракрасной плёнки и подсоединение нагревательных элементов

Плёнку аккуратно разрезают по предназначенным для этого линиям, чтобы получить отрезки нужного размера. Укладывают термоплёнку навстречу к терморегулятору. Надо следить, чтобы медная полоса была внизу. Между собой плёнка фиксируется строительным скотчем.

Чтобы соединить вместе греющие элементы, поступают следующим образом:

  • зачищенный кончик провода устанавливают внутрь контактных зажимов;
  • зажим с проводами крепят на нагревательный элемент плёнки (один конец располагается на медной шине, другой — внутри конструкции);
  • фиксируют с помощью пассатижи;
  • изолируют места обреза шин и подключения электрического кабеля битумным скотчем.

Чтобы места соединений нагревательных элементов не выпирали, в теплоизоляционном слое для них вырезают углубления.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление. Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого пола с размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый пол лучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля. Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Похожие материалы на сайте:

Устройство и принцип работы

Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.

Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

Устройство теплого пленочного пола

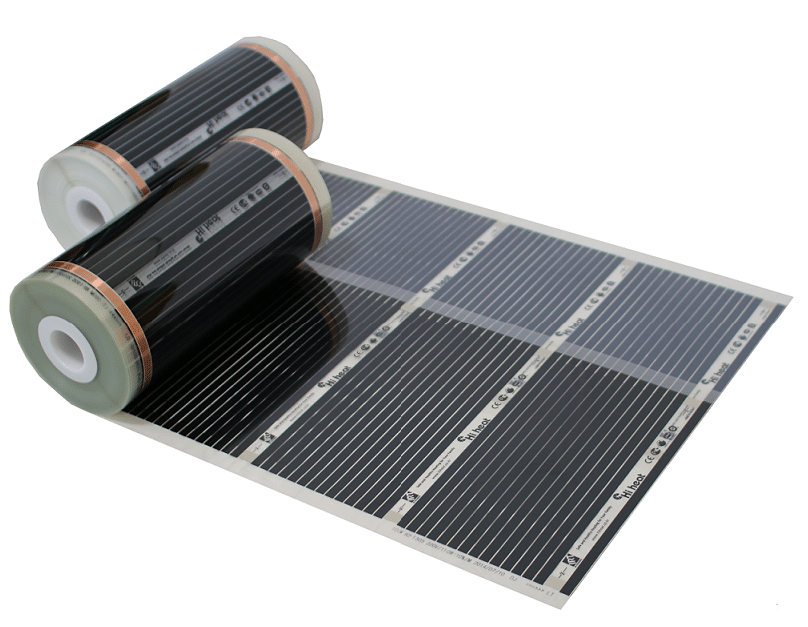

Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.

Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.

Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра

Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.

Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Инфракрасный пленочный теплый пол

Инфракрасный пленочный теплый пол характеристики

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум.

Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины.

Нагрев осуществляется при помощи инфракрасного излучения.

Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж инфракрасного пленочного теплого пола

Как укладывать инфракрасный пленочный теплый пол

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат.

Для монтажа такого теплого пола существуют следующие требования:

  • Выравнять поверхность пола для избежания заломов пленки.
  • Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
  • При помощи коронки соответсвующего диаметра необходимо.
  • При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
  • Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
  • Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
  • Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Соединение нагревательных элементов и подключение к терморегулятору

К терморегулятору подключение инфракрасного пола производят только после проведённого испытания. Это требуется для того, чтобы выяснить нагрузку на прибор. Если она окажется хотя бы на 20 процентов меньше указанного в технической характеристике терморегулятора, то всё правильно, и можно делать монтаж дальше. При этом, подключение теплого пола к терморегулятору нужно выполнять по инструкции от производителя.

Для того, чтобы термодатчик не мешал напольному покрытию, его прячут в углубление, вырезанное в теплоизоляторе. Канавка понадобится и для того, чтобы протянуть провод к терморегулятору.

Провода для инфракрасного теплого пола, ведущие к электросети и терморегулятору, отводят к плинтусу. Их так же укладывают по канавке, вырезанной в тепло изоляторе и фиксируют скотчем. Как правильно подключить инфракрасный теплый пол к терморегулятору, указано на схеме прибора.

Тестирование проводят с заданной максимальной температуры. Все сделано правильно, если нет искрения, перегрева, пол равномерно прогрет.

Проведение монтажа электрического теплого пола под плитку

Есть несколько типов электрических систем подогрева пола. Каждая из разновидностей, безусловно, подразумевает собственные особенности технологии монтажа. Однако, есть целый ряд единых требований, относящихся и к подготовительным операциям, и к выбору необходимого комплекта инструмента и оборудования.

  • Полы должны обладать необходимой степенью термоизоляции. Будет совершенно неразумным растрачивать дорогостоящую электроэнергию на прогрев холодных перекрытий, особенно в том случае, если снизу расположен грунт или неотапливаемое помещение. «Теплый пол» должен укладываться на утепленное основание. Единственным исключением может быть случай, когда снизу расположено отапливаемое помещение, и больших утечек тепла не предвидится. И все равно, обычно и в такой ситуации рекомендуется использовать тонкий термоизоляционный материал с отражающим фольгированным покрытием.
  • Никогда не следует укладывать любой «теплый пол» на поверхность, которая не отличается целостностью и ровностью, тем более, что предполагается настил сверху керамической плитки, требующей стабильного основания. Если старая поверхность имеет значительные перепады высоты, неровности, трещины, щели по углам, если отмечаются рыхлые, нестабильные участки и другие дефекты, то начинать следует именно с проведения ремонта основания, обычно выражающегося в заливке прочной выравнивающей стяжки. Одновременно с этим, при необходимости, можно провести и термоизоляционные работы.
  • Для подключения электрических нагревательных элементов, укладываемых в «теплый пол», заранее предусматривается выделенная линия питания, которую лучше всего «завязать» на собственный автомат и доукомплектовать прибором защиты – УЗО. Заблаговременно определяют и место подключения «теплого пола», то есть точку размещения терморегулятора – именно сюда и должна подойти линия питания. Часто для помещений с повышенной влажностью установку термостатического блока управления предусматривают в соседней комнате (коридоре), так, чтобы к нему был свободный удобный доступ.
  • Как показывает практика, чаще всего приобретать термостатический блок управления с термодатчиком придется самостоятельно – лишь в редких случаях он сразу входит в комплект «теплого пола». Ничего страшного – практически все подобные блоки имеют унифицированные размеры и рассчитаны на установку в стандартный подрозетник. Но зато появляется возможность выбора прибора по своему усмотрению – от самых простых, недорогих, с электромеханической регулировкой, до более современных, с цифровой индикацией, кнопочным или сенсорным управлением и возможностью программирования режимов работы.

Длина сигнального кабеля термодатчика должна быть достаточной для планируемого места установки блока управления, особенно если планируется его монтаж в соседнем помещении.

Так как предполагаются электромонтажные работы, следует подготовить соответствующий инструмент. Необходимо будет резать провода, зачищать изоляцию на концах, а зачищенные участи – или запрессовывать в медные наконечники, или качественно залуживать с помощью паяльника. Для изоляции потребуется изолента, а лучше – термоусадочные трубки. Не стоит надеяться на то, что отрезки «термоусадки» часто входят в комплект поставки «теплого пола» – разумнее предусмотреть собственный запас. Если есть строительный фен, то это значительно облегчит операцию прогрева закрытых «термоусадкой» участков электроцепи.

Наконец, монтаж электрического теплого пола будет сопровождаться и общестроительными работами. Для прорезки штрабы под укладку проводов или термодатчика нужна будет шлифмашинка-«болгарка» с кругом по камню, или перфоратор. Некоторые типы теплых полов требуют заливки стяжки – для этого также требуется особый инструмент. Так как наша конечная цель – уложить на пол керамическую плитку, то не обойтись без «арсенала» и для этой операции: зубчатых шпателей, миксера для замешивания клея, валиков и кистей для предварительного грунтования поверхности, уровня для контроля правильности укладки и т.п.

Полностью разобраться, какой же инструмент потребуется в конкретном случае, можно будет после ознакомления с описанием монтажных работ с различными типами электрического «теплого пола».

Особенности устройства плёночного инфракрасного теплого пола

Плёночный тип инфракрасного тёплого пола — это конструкция, в которой карбоновая паста запаяна в полиэтилен. Участки нагревательных элементов соединены медными шинами, впаянными в общую схему. Принцип действия простой: при подключении к электросети карбон выделяет тепло.

Инфракрасные теплые полы отличаются следующими достоинствами:

  • не высушивают воздух;
  • тепло аккумулируется на уровне полутора метров, это оптимально для жилища;
  • нагреваются прежде всего предметы в помещении, эффективность такого способа обогрева очень высокое;
  • полная безопасность для человека, а также животных;
  • возможность демонтажа при переезде.

И ещё одно немаловажное преимущество: чтобы разобраться, как смонтировать инфракрасный теплый пол, не требуется специальных навыков.

Описание системы отопления

Наибольшее распространение сегодня получил теплый электрический пол, который с одинаковым успехом может устанавливаться в квартирах высотных зданий или в частных строениях. Использование современных технологий позволило не только повысить эффективность обогрева дома, но и существенно сократить расходы на коммунальные платежи.

Принцип работы такого оборудования основывается на свойстве полупроводников испускать тепло при прохождении через них электричества. Соответственно, уменьшая или увеличивая показатели силы тока, можно эффективно нагревать помещение.

В прошлом наибольшей популярностью пользовались нагревательные кабели, которые укладывались под полом и испускали тепло при прохождении через электропровод. Сегодня передовой технологией считаются специальные инфракрасные маты, существенно сокращающие расход электроэнергии, имеющие высокий КПД и отличающиеся простотой монтажа.


Подключая теплый пол самостоятельно, нужно быть внимательным, любая ошибка может привести к сбоям

Монтаж и подключение электрической системы

Как уже говорилось выше, существует несколько видов электрической системы, для обогрева помещения. Поэтому, монтаж теплого пола и подключение теплого пола будет напрямую зависеть от выбранной модели. Но как показали отзывы потребителей, не каждый начинающий новичок знает, как правильно осуществить эти работы своими руками.

Рассмотрим самые частые задаваемые вопросы, по монтажу и постараемся ответить на них более подробно.

Как подключить кабельный пол

Чтобы ответить на такой вопрос, как подсоединить теплый пол, состоящий из кабеля, сначала нужно понять, как располагается данная система под напольным покрытием.

Кабельная схема подключения электрического теплого пола:

  1. На подготовленный червонный пол укладывается специальная металлическая лента.
  2. С определенным шагом на металлической поверхности укладывается и крепится электрический кабель.
  3. Между витками электропровода устанавливается температурный датчик, провод которого укладывается в гофре.
  4. К терморегулятору подключается кабель теплого пола, провод датчика и электрические провода сети.

https://youtube.com/watch?v=d5jDC2m7lYA

Проверив тестером сопротивляемость электроэнергии в цепи, электрические теплые полы заливаются бетонной стяжкой.

Как правильно подключить матовый пол

Схема соединения матового теплого пола идентична кабельной системы. Существуют лишь некоторые небольшие отличия.

Итак, рассмотрим, как правильно произвести подключение теплого пола на матовой основе:

  1. По специально намеченной сетке маты кроятся на определенные полотна так, чтобы они покрывали всю площадь комнаты.
  2. На подготовленную поверхность пола укладывается теплоотражающий материал.
  3. На теплоизоляцию параллельно друг другу раскладываются полотна теплого пола.
  4. Каждый мат закрепляется между собой и полом скотчем.
  5. От первого мата осуществляется подключение электрического теплого пола к терморегулятору.
  6. Посередине, между кабельными полотнами устанавливается термодатчик.
  7. От температурного датчика и электрической сети проводятся и закрепляются провода на терморегуляторе.

Проверив подключение теплого пола, электрическая система заливается либо бетонной стяжкой, либо строительным клеем под керамическую плитку.

Как подключить ИК теплый пол

Подключить электрический теплый пол на основе инфракрасной пленки задача не из легких. Это обосновывается тем, что конструкция этой инновационной системы более сложна, чем у аналогичных обогревающих моделей.

Данная система состоит из специальных электрических проводов, которые запаяны в слои термостойкой пленки. Вдоль материала расположены контакты из меди, за счет которых и происходит подключение теплого пола к источнику питания электросети.

Итак, приступим к рассмотрению такого вопроса, как подключить теплый пол на ИК основе, без услуг специалиста:

  1. ИК пленка кроится на отрезки необходимой величины.
  2. Выкройка раскатывается на поверхности пола, в сторону стены, где расположен терморегулятор.
  3. Разложив все полотна, их стыки проклеиваются скотчем.
  4. Между слоями материала устанавливается конец одной клеммы, другие концы всех зажимов должны располагаться на поверхности медной шины.
  5. При помощи плоскогубцев, все клеммы сдавливаются.
  6. К одному зажиму подсоединяется одножильный кабель, остальные клеммы и края медных шин изолируются специальным скотчем.

Выполнив данные работы, необходимо в инструкции подробно рассмотреть, как подключить теплый пол к сети

Если ее не оказалось под рукою, стоит обратить внимание на следующий совет специалиста: сначала к термостату нужно подключить электропровода фазы и ноль, а лишь затем заземление

Рассмотрев все варианты как теплый пол подключать сети электропитания можно самостоятельно убедиться, что монтаж нельзя отнести к легким работам. Но если учесть все рекомендации специалистов, каждый начинающий мастер сможет выполнить укладку и подключение каждой модели своими руками. С более точным монтажом можно ознакомиться в инструкции, которая идет в одном комплекте с системой отопления.

Монтаж водных систем

Речь идет об установке трубопровода, по которому течет горячая вода, обогревающая напольное покрытие. Жидкость подается от котла через коллектор, он отвечает за равное распределение воды по всем трубам, расположенным в разных помещениях.

В большинстве случаев системы служат для обогрева не только кафеля, но и многих других поверхностей, поэтому монтировать систему для одной ванной нецелесообразно, лучше сразу подключить все комнаты.

Схема обустройства водяной и электрической систем отличается лишь в малозначительных деталях

Технология монтажа водяных отопительных систем

В первую очередь необходимо продумать некоторые нюансы и провести определенные расчеты:

  • Общая площадь напольного покрытия. В зависимости от этого показателя нужно приобрести определенное количество утеплителя, трубопровода, раствора и армирующей сетки.
  • Общее количество плитки. Нужно узнать расход материала на квадратный метр, умножить его на площадь и прибавить 10%.
  • Необходимая температура. От этого параметра зависят тип и мощность коллектора и насоса, число контуров, общая протяженность тепловой магистрали.

Первым делом на основание нужно уложить гидроизоляционный слой, это может быль полиэтиленовая пленка или специальный рулонный материал. Укладывать его необходимо после черновой подготовки. Затем идет монтаж теплоизоляционного слоя, рекомендуется использовать пеноплекс или пенофол. Материалы просто укладываются на пол и закрепляются к стенам демпферной лентой. После этого необходимо уложить еще один гидроизоляционный слой. Если использовался пенофол, то дополнительная изоляция от воды не требуется, потому что фольга не пропускает воду.

Следующий шаг – монтаж армирующей сетки, лучше использовать материал с крупной ячейкой. Сетку устанавливают на саморезы, после чего к ней будут прикреплены элементы трубопровода. Далее необходимо подключить трубы друг к другу и закрепить их хомутами на армирующей сетке. Чем меньше расстояние между элементами, тем горячее будет покрытие. В завершение трубы необходимо подключить к подающим и заборным клапанам коллектора.

По окончании работ проклеить демпферной лентой нижнюю часть стен, залить пол бетоном и сделать перерыв, пока он полностью не высохнет. После этого можно укладывать плитку, как это было рассказано в предыдущем разделе.

Для водяного теплого пола используется как традиционная цементно-песчаная стяжка по маякам, так и наливные полы

Кроме основных компонентов водяной системы «теплый пол», производители иногда включают в комплектацию терморегулятор. Он состоит из датчика температуры, сервоприводов и термостата, которые монтируются на коллектор. С его помощью можно осуществлять управление теплоотдачей и полностью отключать оборудование в теплый период года.

Установка систем теплый пол – довольно длительный процесс, требующий знаний и опыта

Кроме того, важно помнить о технике безопасности, поэтому начинающим домашним мастерам рекомендуется строго следовать инструкции и работать с напарником

Что и в каком случае лучше выбрать

Рассмотрев варианты, можно определиться, какой теплый пол лучше выбрать под плитку, исходя из условий проживания:

  • для владельцев загородных домов можно выбирать любой вариант, но наиболее экономичными, в качестве основного источника тепла в доме, будут водяные полы. Электрические системы подойдут для отдельных небольших помещений (ванной комнаты, туалета);
  • жителям городских квартир следует остановить выбор на электрических системах, но следует учитывать, что делать обогреваемые электричеством полы единственным источником тепла в квартире неразумно — слишком высоки будут затраты на оплату электричества.

Как правильно провести установку тепло-пола

Если вы для себя выбрали отопительную установку «теплый пол» с типом кабельных нагревающих элементов, то для начала необходимо рассчитать шаг укладки электрического теплого пола. Для этого используется следующая формула:

H = S × 100 / L,

здесь: H – это шаг укладывания в сантиметрах;

S – это та площадь поверхностей, которая будет использоваться под монтаж;

L – это размер длины нагревающего провода.

Монтаж обогрева пола

Длина электро-кабеля зависит от той мощности, которая понадобится для того, чтобы обогреть комнату.

Определившись с тем, сколько потребуется такого электрического провода, и какая площадь будет укрыта системой обогрева, можно приступать к монтажу.

Технология укладки состоит из нескольких стадий. Для начала потребуется в поверхности основания проделать небольшие углубления для размещения температурного датчика, а также расположения проводов, чтобы подключить термостат.

Чтобы улучшить контакт основы с залитой бетонной стяжкой, сухая и очищенная поверхность должна быть покрыта грунтовкой глубокого проникновения.

Подготовленное основание необходимо устелить рубероидом или пленкой из полиэтилена, а сверху разложить какое-либо теплоизолирующее волокно нужной толщины с защитной пленкой. Она необходима для защиты материала теплоизоляции от влияния щелочных компонентов бетонной смеси.

Чтобы , используют монтажную ленту, укладывая ее, согласно с рассчитанным размером шага. Для надежного соединения ее с основой выбирают дюбеля или же другие приспособления.

Как правильно выбрать способ монтажа

Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».

Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.

Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.

В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.

И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).

Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.

Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов

Подключение теплого пола к электричеству: схема для водяного пола

Для установки терморегулятора на теплый пол с водяным обогревом, потребуется больше знаний и усилий. Разница заключается в том что, перекрыть воду сложнее, чем отключить нагревательный элемент.

По сути и там и там идет прерывание электрической цепи, но из-за того что водяной подогрев не равномерен, приходится ставить больше «прерывателей»-сервоприводов.

Для равномерного обогрева пола, а также для регулировки температуры в разных помещениях, в конструкцию теплого пола включают коллектор. Он регулирует подачу воды на отдельные участки, соответственно распределяет горячий поток равномерным поступлением.

Статья по теме: Пэчворк подушки: лоскутная техника, схемы для шитья, фото, стиль пэчворк своими руками, идеи наволочки, декоративные диванные подушки, видео

Процесс подключения теплого пола к электричеству

На нем устанавливается либо ручные термостаты, либо сервоприводы. Сервопривод позволит управлять потоком воды при установке заданных температур на терморегуляторе. Так как сервопривод устанавливается, как правило, не в одном экземпляре, то и схема подключения усложняется. Для подключения такого количества устанавливается еще и коммутационные узлы. Они позволяют установить параллельное подключение для всех сервоприводов.

Если вы понимаете, как соединить один сервопривод с термостатом, то вы разберитесь, как подключить к той же линии остальные. Схема та же самая что и с электрополом, только коммутация производится дополнительно еще и в коммутационном блоке.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Золотые руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
