Установка маяков на пол: как правильно выставить маяки для стяжки пола, выбор расстояния между маяками, полезные советы по установке

Виды

Маяков для выравнивания напольной стяжки существует несколько видов, но все они делятся на 2 группы:

Точечные – ставятся только в отдельных точках комнаты, более просты в установке. Они требуют большого опыта при заливке самой стяжки, могут также применяться для локальных участков в помещении.
Линейные в виде длинных металлических уголков, профилей или трубок устанавливаются во всю длину помещения. Их более сложно монтировать, зато при заливке будет проще, ее сможет провести даже начинающий мастер.

В группу точечных маяков входят следующие разновидности:

Реперные маяки применяются для различных видов стяжек и самовыравнивающихся смесей. Реперы выглядят как регулируемые по высоте треноги со стержнем в центре, который ввинчивается в поверхность пола. На резьбе есть шкала, с помощью нее выставляется требуемая высота, наверху имеется плоский столик для размещения на нем правила.

Реперные маяки ставятся на пол в шахматном порядке, потом регулируются под общий горизонтальный уровень. Смесь заливается и выравнивается по нижней шкале каждого репера. После заливки они вынимаются. Такой способ требует высокой квалификации работы мастера, да и сами металлические маячки стоят недешево.

Есть более бюджетный вариант пластиковых реперов с нанесенной по вертикали линейкой с миллиметровой шкалой и самоклеящейся подошвой. Некоторые изготавливают самодельные переносные реперы.

Штыревые на основе дюбель-гвоздей. Можно применять те, что используются для монтажа гипсокартонных листов. Перед установкой на поверхности пола делаются параллельные ряды отверстий на расстоянии до 1 м между направляющими и на 10-15 см меньше длины правила между рядами. После этого дюбель-гвозди вкручиваются и регулируются по горизонтали.
Точечные маяки из раствора делаются в виде конусообразных кучек на расстоянии, которое может потом захватить правило. Верх каждого конуса срезается по горизонтальному уровню так, чтобы образовались небольшие прямые поверхности, по ним потом происходит выравнивание стяжки. Материал для маяков из раствора может быть различным, главное, чтобы смесь быстро засыхала и была максимально твердой.

Линейные маяки бывают нескольких видов:

Самые распространенные из них при значительной толщине слоя – профильные. Их оптимально использовать, если есть большие перепады уровня. Чаще всего используются П-образные металлические профили, как и для установки гипсокартонных листов. Монтируются они во всю ширину комнаты, на расстоянии чуть меньшем длины правила, с помощью саморезов или на смесь из «Ротбанда», другой быстротвердеющей шпаклевочной смеси.

Вместо профилей, в качестве направляющих для стяжки пола часто применяют штукатурные маяки. Это Т-образные перфорированные профили, которые на пол можно закрепить с помощью клиньев или гипсовых шпаклевочных смесей, например, того же «Ротбанда». Их недостаток в том, что они не обладают достаточной жесткостью, для больших слоев стяжки лучше не применять такие маяки.
Трубчатые маяки хорошо применять для надежной стяжки с толстыми слоями. Они представляют собой полые прямоугольные или круглые в сечении профили. Устанавливаются такие направляющие так же, как и предыдущие варианты.

Линейные маяки, как и точечные можно сделать из раствора, для этого по всей длине помещения под горизонтальный уровень делаются бугры из цементной или гипсовой смеси. Для сухих вариантов стяжки применяют маяки в виде металлических профилей. Их не нужно жестко закреплять на полу, достаточно выставить по ним горизонтальный уровень и пройтись сверху засыпанной смеси выравнивающей планкой.

Установка маяков для наливной стяжки

Согласно заявлениям большинства производителей, самовыравнивающиеся смеси на полимерной основе могут заливаться без предварительной установки маяков. Наряду с этим, многие квалифицированные специалисты с недоверием относятся к подобным заявлениям и подходят к процессу выравнивания пола более тщательно, используя профессиональные устройства – реперы. Конструкция такого маяка позволяет выставить уровень с максимальной точностью, вплоть до долей миллиметра.

Реперы с миллиметровой шкалой рассчитаны на использование при заливке самовыравнивающихся покрытий толщиной 0,3-3 мм.

Реперы для наливного пола

Также существует такая разновидность маяков для обустройства наливных самовыравнивающихся покрытий.

Схема маяка для наливного пола

Пояснения к числовым обозначениям следующие:

1 – направляющие. Они зафиксированы по уровню в неподвижном положении;
2 – регулировочная втулка;
3 – бурт;
4 – ось;
5 – паз;
6 – уголок;
7 – выравниваемая поверхность;
8 – отверстие, через которое осуществляется крепление к основанию.

Работа с реперами не предполагает выполнения каких-либо сложных технологических мероприятий. Последовательность следующая:

определив нулевой и базовый уровни (инструкция производилась ранее), исполнитель выставляет маяки по площади выравниваемого основания, задавая нужную высоту заливки путем закручивания-откручивания (подобно винту) центрального стержня репера. По величине промежутка между основанием и нижним концом регулируемого стержня определяется толщина заливки;
выставив центральные стержни на требуемую высоту, исполнитель убеждается, что «шляпки» реперов находятся в единой плоскости. Для этого на 3-4 соседних маяка укладывается длинный уровень и снимаются показатели. В таком порядке проверяются все направляющие. Перепадов быть не должно;
выполняется заливка выравнивающей смеси в соответствии с инструкцией производителя.

На изображении продемонстрирована оптимальная схема установки реперов – лучше всего размещать их шахматно. При необходимости прибегают к линейному расположению ориентиров. Шаг установки подбирается индивидуально с учетом особенностей «рельефа» основания. Если поверхность более-менее ровная, маячки можно ставить на расстоянии 150-200 см друг от друга. Если же присутствуют существенные перепады по уровню, величину шага рекомендуется уменьшить до 50-100 см.

После заливки реперы убираются. Отверстия, оставшиеся от ножек репера, самостоятельно «затянутся» выравнивающей смесью.

Подготовка основания для маяков

Независимо от того каким образом мы будем в дальнейшем выравнивание полов, полом нужно предварительно заняться, а именно произвести тщательную подготовку. Для этого вам нужно будет произвести следующие мероприятия:

Обязательным образом удалить старое покрытие, например, у вас был постелен линолеум, то вам нужно будет удалить плинтуса и полностью снять линолеум;
После удаления покрытия и произведя оценку поверхности необходимо обязательно заделать все трещины и глубокие выбоины;
Следующим этапом производится тщательная очистка поверхности от разного рода мусора и пыли, желательно применение специализированного строительного пылесоса;
Далее производится прогрунтовка всего покрытия;
После осуществляется обязательная установка гидроизолирующего слоя, можно применять полиэтиленовую пленку минимальной толщины 0,2 миллиметра;
Последующим слоем идет монтаж изоляции теплового и звукового характера, данные слои укладываются под свой собственный вкус и потребность.

На этом подготовительный этап основания для пола своими руками можно считать оконченным. А это значит можно приступать к последующему этапу.

Как выставить маяки для стяжки пола: два способа крепления

С вопросом, что может выступать в качестве маяков для литья бетонного пола, мы разобрались, теперь самое время прояснить вопрос с креплением всего этого дела. Вариантов здесь не так уж и много – если быть точным, то всего парочка.

Классический способ крепления маяков, который предусматривает использование все того же цементного раствора – попросту говоря, маяки с его помощью приклеиваются к основанию пола. Раствор накладывается горками в одну линию, в которые и вдавливаются маяки. Здесь есть несколько нюансов. Во-первых, после вдавливания весь раствор, находящийся выше маяка, нужно убирать. Во-вторых, нужно выжидать как минимум сутки, пока раствор застынет – если укладка стяжки будет производиться с помощью виброрейки, то выжидать нужно дольше. И, в-третьих, стыковать отдельные маяки в линию нужно так, чтобы на соединении была отдельная кучка. В принципе, сложного ничего нет, а если вас смущают сроки застывания маяков, то в раствор можно добавить алебастр, который ускорит этот процесс в значительной мере.
Современная технология, предусматривающая использование регулируемых опор. Если в случае с применением цемента возникают некоторые погрешности, связанные с просадкой цемента и человеческим фактором, то в ситуации с использованием регулируемых опор такие погрешности исключены. Они могут возникнуть разве что по глупости или лености мастера, устанавливающего маяки – эти системы регулируемых опор разработаны так, чтобы можно было создать идеальную цементную стяжку пола. Естественно, они стоят денег, и в большинстве случаев, чтобы снизить расходы на изготовление стяжки, от ее использования отказываются – кроме того, такие крепежи могут монтироваться исключительно с маяками заводского происхождения.

И тот и другой способ крепления маяков предусматривает вмешательство человека с целью их нивелирования в плоскости – это, пожалуй, самый важный момент, о котором следует говорить отдельно.

Деревянные рейки

Заливка пола с использованием маяков из дерева сегодня производится очень редко, а сухая стяжка по ним выполняется чаще. Этот способ сейчас почти не применяется. Направляющими служат деревянные брусья (толщина от 30 мм), который перед использованием обязательно тщательно вымачиваются в воде. После завершения работ такие маяки вытаскиваются из схватившегося раствора, а образовавшиеся пустоты закладываются свежей смесью. Уровень выдерживается по уложенной стяжке. Чтобы правильно выставить маяки, их высота регулируется деревянными клиньями, подкладками, саморезами.

Сегодня это самый распространенный метод обустройства не очень высокой стяжки. Вдоль линии будущего размещения направляющих в пол закручиваются саморезы, вкручиванием и выкручиванием которых выставляется высота профилей.Для контроля горизонтали между вкрученными саморезами натягивается нить, шнур или леска.

Выводится нулевой уровень будущего пола, вокруг нити выкладываются бугорки раствора. Чтобы смесь быстрее застывала, иногда всыпается алебастр. Просто цементно-песчаные холмики высыхают за 2-3 суток (состав с добавками схватывается в течении 3-4 часов). Достаточно часто выполняется роль маяков выполняют штукатурные профили.

Специалисты рекомендуют закреплять профили той же смесью, которой выполняется вся стяжка (без добавок, алебастр достаточно быстро разрушается). Она получается значительно надежнее, но часто для крепления направляющих используются особые штукатурные составы.На такие бугорки укладываются профили и вдавливаются в смесь до требуемого уровня.

Профили П-образной формы по гипсокартону, также применяются, чтобы выставить маяки. Сначала в основание закручиваются саморезы (шаг соблюдать в 40-50 см). Их размер выбирается так, чтобы внутрь дюбеля входило не менее половины. Саморезы у стен выставляются в нулевой уровень будущего пола (регулирование производится вкручиванием или выкручиванием).

Чтобы было удобно устанавливать направляющие, между стенами натягивается нить, шнур или проволока.П-образные профили размещаются основанием вверх поверх саморезов. По натянутой нити закручиваются оставшиеся саморезы, чтобы направляющие выставить в нулевой уровень будущего пола. Правилом проверяется правильность горизонтали, а также правильное размещение профилей между собой.Аналогично может осуществляться установка маяков:

на бруски из дерева;
кирпичи;
бугорки из раствора.

После схватывания смеси:

проверяется правильность горизонтали;
маяки удаляются заделываются раствором.

Когда смесь полностью высохла, вокруг профилей выполняется заливка стяжки.

Расчет маячков для стяжки

Перед установкой нужно ознакомиться с информацией, как правильно выставить маяки для стяжки пола.

Последовательность подготовительных действий:

Демонтируют плинтуса и старое финишное покрытие, а также все, что от него осталось.
Зачищают поверхность основы от отслоений, пыли, всевозможных загрязнений и пятен.
Шлифуют и замазывают цементным раствором имеющиеся впадины и трещины.
На основание наносят грунтовочную смесь.
Укладывают слой гидроизоляционного материала. Поверх него помещают шумо- и теплоизоляцию.

Вычисления как поставить маяки для стяжки начинают с определения места нахождения первого из них.

Это можно сделать при помощи несложных расчетов:

Например, между крайними из линий промежуток составляет 655 сантиметров. При этом они должны отступать от стен 40 -70 сантиметров. Если длина правила равна 150 сантиметров, с учетом необходимости соблюдать 15-сантиметровый запас с каждой из сторон, направляющие нужно монтировать на расстоянии около 100 сантиметров друг от друга.
В данном случае промежуток между крайними маяками будет равен 385 сантиметров согласно следующему расчету – 65- (135х2)= 385.
С учетом расстояния, допустимого между направляющими, которое равно примерно 120 сантиметрам, получается 385:120=3,2. Исходя, из произведенных вычислений, ясно, что помимо двух крайних маячков, потребуется еще 2, которые фиксируют с таким расстоянием – (655-70):5 =117 сантиметров. При этом, 70 – это промежуток между стенками и крайними маячками, а 5 – количество промежутков между маяками.

Выставление направляющих маяков для стяжки пола происходит только после подготовки старой конструкции пола, обустройства основания и проведения необходимых расчетов.

Если поверхность пола, представляет собой голую плиту перекрытия или старую стяжку, без отсутствия серьезные повреждений, сильных выбоин и раковин на поверхности, глубоких трещин и сколов, то приступают к этапам расчета и разметки. При наличии достаточно ощутимых повреждений, производят ремонт основания с использованием строительных смесей и растворов.

При повреждениях старой стяжки, ее вздутии и других сопутствующих проблем, рекомендуется выполнить ее полный демонтаж. Ремонта и реставрация такой поверхности не восстановит былую прочность пола и не обеспечит новому бетонному слою всех прочностных качеств. Для демонтажа используют перфоратор, отбойный молоток, кувалду, молоток и зубило.

Общая схема нахождения нулевого уровня и проведение сопутствующей разметки

Определение “нулевого уровня” выполняется в несколько этапов:

Для измерений потребуется подготовить карандаш, рулетку, строительный уровень и капроновый шнур.
От поверхности пола отступают вверх 1-1,5 метра и переносят точку на плоскость стены. Измерить расстояние можно от любой точки на поверхности, но рекомендуется за точку отсчета брать наиболее высокое место.
С использованием строительного уровня, от полученной точки, прочерчивается горизонтальная линия по периметру всего помещения.
От полученной линии, измеряются и записываются расстояния до поверхности основания. Из полученных значений, выбирается только самая большая и маленькая величина.
Минимальное измеренное расстояние, будет являться самой высокой точкой на поверхности и наоборот. От самой высокой точки, отступают вверх 3-5 см и прочерчивают горизонтальную линию.

Предлагаем ознакомиться Заливка фундамента под баню своими руками

В итоге, полученная высота, будет являться высотой будущей стяжки и на нее стоит ориентироваться при выставлении маяков.

При обнаружении достаточных возвышений и наплывов, выполняется корректировка уровня высоты будущего слоя. Для достаточно небольших наплывов, рекомендуется выполнять их полный демонтаж с использованием перфоратора.

Общая схема иллюстрирующая расчеты количества направляющих, где А – стены помещения, В – направляющие

Для расчета общего количества маяков можно воспользоваться простыми арифметическими формулами. Приведем в качестве примера, расчет количества для следующих исходных данных: длина помещения – 6,5 м, длина правила – 1,5 м.

Ход вычислений с учетом наших данных и основных правил установки, будет выглядеть так:

6,50 – (1,3 * 2) = 3,9, где 1,3 – это длина правила, с учетом того, что при выравнивании пола от стены, правило перекрывает соседний ряд на 20 см;
3,9/1,3 = 3, где 3 – это количество маяков после установки направляющих от стен на 0,3 м;
(6,5 – 0,6)/5 = 1,18, где 1,18 – это расстояние между параллельными маяками, после установки первых направляющих на расстоянии 0,3 м от стен.

Из чего делают маяки для стяжки пола

Материалы, применяемые для изготовления маяков и их вид зависит только от способа стяжки пола. Различают два вида маяков:

реечные, применяемые при устройстве «мокрой» (бетонной или цементно-песчаной) или «сухой» (засыпка керамзитом) стяжки;
реперы (маяки на треногах), используемые при обустройстве наливных полов.

Реечные маяки

В свою очередь реечные маяки подразделяются на:

Деревянные. Это самый давний способ изготовления реечных маяков. Они изготавливаются из деревянного бруса сечением 30 мм. Уровень маяков регулируется с помощью подкладывания под брус клиньев различной высоты или с помощью вкручивания длинных саморезов. Для предотвращения впитывания влаги с «мокрой» стяжки деревянные бруски предварительно хорошо вымачиваются в воде. Главный их недостаток заключается в том, что дерево может коробиться и его обязательно необходимо удалять из толщи стяжки, иначе дерево со временем начнет разлагаться.
Металлические штукатурные из профилей — наиболее часто применяемый сегодня вид маяков. Они оптимально подходят для стяжки пола в помещениях с небольшой площадью. Высота маяков регулируется с помощью вкручивания (выкручивания) болтов. Такие маяки целесообразно использовать при толщине стяжки до 30 мм, иначе толстый слой бетона прогнет профиль и сделает всю работу бесполезной.
Из стальных труб. Такие маяки используются при стяжке пола больших помещений при большой толщине стяжки. Трубы практически не деформируются и обладают высокой прочностью. Они могут иметь любое сечение — прямоугольное, квадратное или круглое.
Из раствора. Суть таких маяков состоит в том, что в основание на необходимую высоту через определенное расстояние вкручиваются саморезы, на которые затем натягивается стальная проволока. Далее под нее выкладывается раствор таким образом, чтобы после его застывания образовалась направляющая поверхность.
Горки из раствора. Применяют при «сухой» стяжке, которая укладывается толстым слоем. Для этого, начиная с углов помещения, через промежуток, не превышающий длины правила, накладываются горки раствора, высота которых регулируется в соответствии с нулевой точкой. Стяжка проводится с помощью правила, которое передвигается по бетонным горкам после их застывания.

Реперы

Реперы используются при обустройстве наливных полов и представляют собой конструкцию с тремя ножками, имеющей в центре стержень. Этот стержень регулируется по высоте, определяя нулевой уровень. На одно помещение требуется несколько реперов, которые расставляются в шахматном порядке на расстоянии одного метра друг от друга. Поскольку они относятся к профессиональному оборудованию, то для их использования необходима специальная подготовка. После заливки пола они легко убираются.

Лаги служат маяками для выравнивания деревянного пола. Они укладываются через 500 мм с учетом нулевого уровня перпендикулярно доскам деревянного настила. Регулировка по высоте проводится с помощью саморезов, которые вкручиваются в подложки (фанера, короткие бруски). Подложки укладываются вдоль лаг через каждые 300 мм и служат для предотвращения прогибания лаг.

Отбивка горизонтального уровня

Отбивка производится по технологии:

лазерный нивелир или построитель плоскостей устанавливается на участке одной комнаты таким образом, чтобы его луч попадал через дверные проемы на стены смежных помещений, на стене в каждой комнате дома/квартиры ставится метка (при этом, не важно на каком уровне, главное чтобы на одинаковом во всех комнатах);

нивелир переносится в центр одной из комнат, луч привязывается к ранее нанесенной отметке и рулеткой измеряется расстояние от луча до пола (в углах и по центру каждой стены); затем нивелир переносится в другую комнату, луч привязывается к ранее нанесенной метке, опять измеряется расстояние от луча до пола у каждого угла комнаты и по центру каждой стены. Смысл действий, описанных выше, найти наивысшую точку в квартире/доме

Там где расстояние от лазерного луча до пола минимально там и есть высшая точка пола. Именно от высшей точки в квартире отсчитывается уровень чистового пола, исходя из требований минимальной толщины слоя. Для цементного раствора минимальный слой равен 3 см, поэтому прибавляем к высшей точке 3 см, это и будет уровень нашей стяжки. Все маячки должны быть выставлены в этот уровень

Смысл действий, описанных выше, найти наивысшую точку в квартире/доме. Там где расстояние от лазерного луча до пола минимально там и есть высшая точка пола. Именно от высшей точки в квартире отсчитывается уровень чистового пола, исходя из требований минимальной толщины слоя. Для цементного раствора минимальный слой равен 3 см, поэтому прибавляем к высшей точке 3 см, это и будет уровень нашей стяжки. Все маячки должны быть выставлены в этот уровень.

Пример: Для упрощения не будем рассматривать квартиру или дом, покажем пример для одной прямоугольной комнаты. Допустим по результатам измерений по углам комнаты у нас получилось: 1-й угол – 65,5 см; 2-й угол 66 см, 3-й угол – 63 см, 4-й угол – 62 см. Значит высшая точка там где у нас 62 см. Отсюда следует, чтобы залить цементную стяжку нужно лить её до уровня 62-3=59 см от плоскости лазерного луча.

Затем нужно выставить маяки в найденном уровне, т.е. расстояние до маяков меряется именно от виртуальной плоскости, построенной нивелиром. Для удобства можно сделать шаблон из дерева или другого материала, на котором отложено нужное расстояние, это позволит не мерить каждый раз рулеткой. Конструкции маяков и способы их регулировки по уровню будут рассмотрены далее.

При использовании некоторых модификаций наливного пола стяжку можно вывести «в ноль» либо занизить на 5 см максимум, если нижняя точка оказалась у входной двери и для выравнивания горизонтали придется изготовить ступеньку на входе в квартиру.

Маяки для полусухой, цементно-песчаной и бетонной стяжки пола

Для выравнивания стяжек из цемента и песка используют несколько вариантов маяков.

Вариант 1 — «Профиль на основании из раствора»

Самый распространенный – гипсокартонный профиль (27Х28мм). Его устанавливают в перевернутом виде на подставки из деревянных брусков, кирпича, холмов из раствора.

Закрепляют профиль на подставках с помощью гипса (алебастра) или цементно-известкового раствора. Цементно-песчаный раствор использовать не рекомендуют из-за того, что он долго сохнет, и придется ждать 2-3 дня, чтобы продолжить работы.

Маяки на основаниях из раствора — для усиления прочности таких маяков берут по 2 профиля и вкладывают друг в друга

К дальнейшим работам можно приступать только тогда, когда все высохнет. Вместо профилей при данных видах стяжек используют даже обычные трубы, которые после выравнивания убирают и используют по назначению.

Вариант 2 — «Профиль на саморезах»

Для этого в поверхность основы через 20-30 см вбиваются дюбеля. На них с помощью саморезов крепятся профили для маяков. Поскольку саморезы легко регулируются, выставить необходимый уровень не составит труда. Для осуществления стяжки по грунту можно забить по площади поверхности деревянные бруски, а в них вкрутить шурупы.

Эти колышки приблизительно должны быть 1,5х1,5 см, а длиной 14-15 см. В них вкручивают саморезы (91 мм), которые потом выставляют по уровню. Сначала это делают с крайними точками, потом со средними.

Установка штыревых маяков — сверху прикручиваются направляющие

Вариант 3 — «Комбинированный»

На полу-основании через1 мпросверливаются отверстия и забиваются дюпеля. Далее закручиваются и выставляются по уровню саморезы. По центру между саморезами укладывают горку из раствора, она должна быть чуть выше уровня саморезов. Потом с помощью рейки или того же правила раствор вдавливается до нужной высоты.

Вариант 4 — «Деревянные бруски»

Этот способ уже можно назвать «старинным». Вместо профилей раньше использовали деревянные бруски с толщиной стенки30 мм. Перед тем, как использовать такие маяки для цементно-песчаной стяжки, их старательно вымачивают, иначе они могут отрицательно повлиять на цементную стяжку.

Вариант 5 — «Маяки из раствора»

Установить шурупы на расстоянии, равном длине маяка. Между шурупами натягивают проволоку в несколько рядов. Вдоль проволоки выкладывают цементно-известковый раствор, формируют из него нечто вроде стенки. Берут длинную рейку и, двигая нею перпендикулярно натянутой проволоке, касаясь при этом шурупов, выравнивают горизонтальную площадку, которая послужит в дальнейшем маяком. Прежде чем приступить к дальнейшим работам, таким маякам нужно дать высохнуть. Зато они имеют преимущество: их не нужно демонтировать.

Вариант 6 — «Для полусухой стяжки»

Существует вариант, при котором полусухую стяжку проводят практически без маяков. Для этого в углах помещения уже на подготовленной поверхности засыпают две кучи раствора и формируют из него площадки согласно с необходимым уровнем. Расстояние между такими площадками должно быть не большим, чем длина правила. После того, как такие маяки высохнут, пространство между ними заполняют раствором и выравнивают правилом, ориентируясь на них.

Маяками при полусухой стяжке пола могут служить утрамбованные и выровненные уровнем горки раствора

Вариант 7 — «Для плавающей стяжки»

Так называют цементно-песчаную стяжку, уложенную на слой пенопласта. Такой вариант позволяет дополнительно утеплить пол. При такой стяжке удобнее использовать саморезы, закрученные в пол-основание. Сверху них укладывается пенопласт, в местах крепления саморезов его протыкивают. После заливки стяжки, выравнивания пола, его высыхания такие маячки выкручивают, а отверстия заполняют раствором.

Установка маяков

Схема установки маячков

Определение нулевого уровня

Одним из самых ответственных этапов выполнения стяжки пола квартиры или дома является выставления базового уровня.

Выглядит этот процесс следующим образом:

На расстоянии одного метра от поверхности пола необходимо отметить начальную точку.
Затем при помощи линейки-уровня (лазерного или водяного уровня) надо прочертить по всему периметру помещения линию базового уровня.
Далее следует измерить расстояние от полученной линии до поверхности пола. Наверняка найдутся точки, которые расположены ниже первоначальной. К примеру, наименьшее расстояние будет равняться 97 см, в таком случае отмечаем 1м как самую высокую точку и 97 см, как наиболее низкую точку.
Затем следует провести нулевой уровень, который должен располагаться на 3 см выше самой высокой точки. В итоге, в каждой точке поверхности минимальная толщина стяжки будет равняться 3 см.
Так как самая высокая точка может находиться и в центре помещения. Не лишним будет это проверить – растянуть малярный шнур по ширине помещения и пройти по всей длине комнаты. Если будет обнаружена новая наивысшая точка, следует провести новый нулевой уровень. Правда, если выступающий участок на поверхности имеет не очень большую площадь, то имеет смысл просто сбить его, воспользовавшись перфоратором или молотком и зубилом.

На фото – проверка плоскости маячков на горизонтальность

Расчет маяков

В первую очередь необходимо определить положение первого маяка.

Для этого надо выполнить несколько простых вычислений.

К примеру, расстояние между крайними линиями составляет 6,55 метра, при том, что они должны располагаться на расстоянии 40-70 см от стены. Длина правила составляет 150 см. Учитывая, запас с каждой стороны около 15 см, направляющие следует устанавливать на расстоянии около метра друг от друга.
Расстояние между крайними рядами, в таком случае, составляет – 3,85 м(6,5-(1,35*2)=3,85).
Учитывая допустимое расстояние между направляющими около 1,2 м, получаем – 3,85м/1,2 м = 3,2. Из этого становится ясно, что кроме двух крайних, достаточно еще два маячка, расстояние между которыми будет: (6,55 – 0,7)/5 = 1,17 м, где 0,7 – это расстояние от стен до крайних маяков, 5 – количество промежутков между крайними маяками.

Размеры между маячками

Монтаж маяков

Первый маяк устанавливается так, чтобы он перекрывал наивысшую точку основы.

Инструкция по монтажу маячков выглядит следующим образом:

В бетонной основе, на линии крайнего маяка, со стороны входа в помещения сверлится перфоратором крайняя точка диаметром 6 -10 мм. В отверстие вставляется чопик и практически полностью вворачивается саморез.
Второй саморез следует точно также установить на другом конце линии.
Затем на шляпки надо положить правило либо длинный брусок и приложить к нему уровень. Второй саморез надо отрегулировать по показаниям уровня, чтобы обе шляпки были на одной горизонтали.
Далее между саморезами надо натянуть малярный шнур или леску, чтобы оба конца лежали на шляпках саморезов. Затем под шнуром надо просверлить еще несколько отверстий с шагом в 0,5-0,6м. В отверстия также монтируются чопики и вворачиваются саморезы по уровню натянутого шнура.
Затем, ту же самую операцию следует выполнить на лини второго крайнего маяка.
После этого по крайним линиям выкладываются горстки гипсового раствора. Маячки для наливного пола утапливаются в них таким образом, чтобы верхняя их грань касалась натянутого шнура.

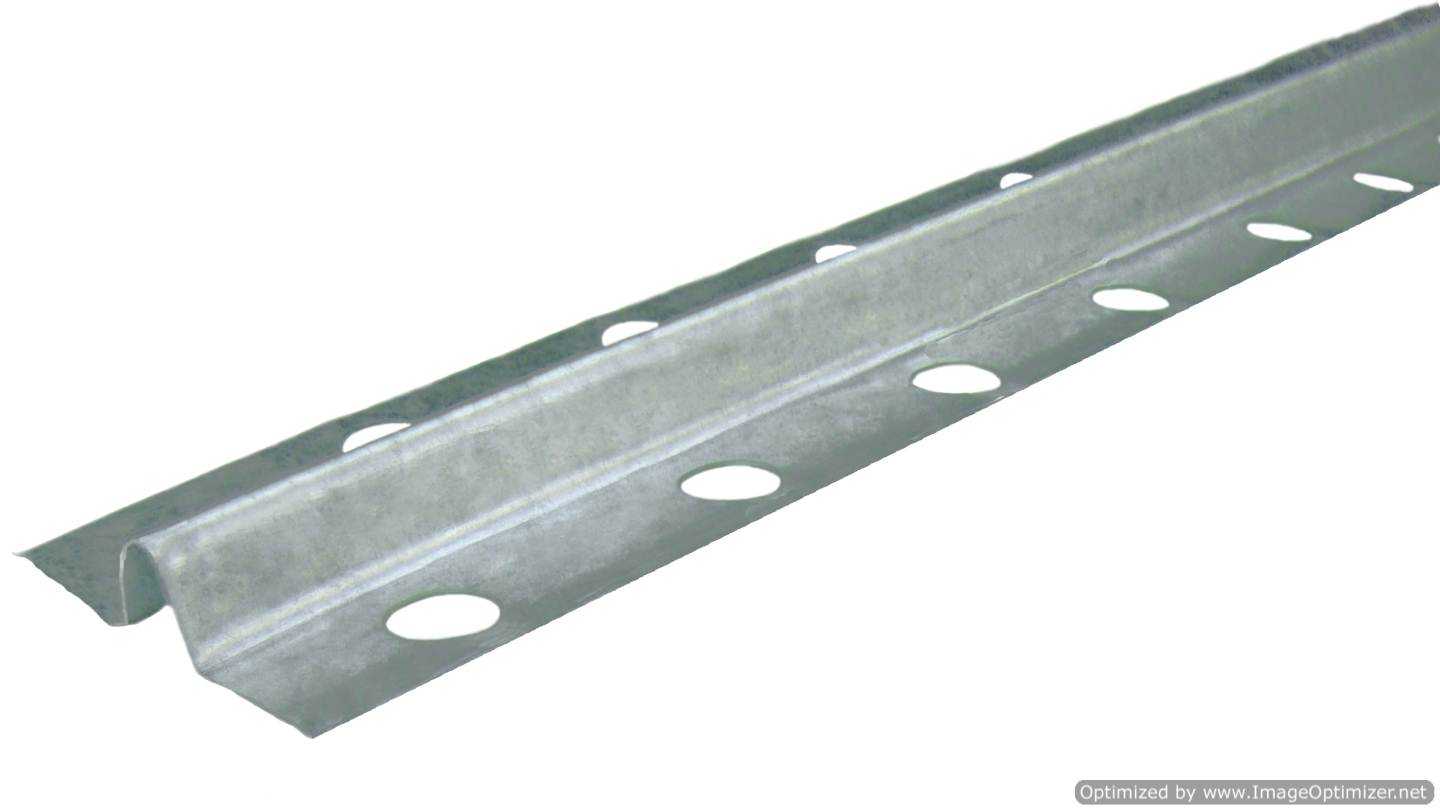

Маячковый профиль

Особенности конструкции

Для наливных полов маяки могут и не понадобиться, но только при условии, что наливной слой будет не более 3 мм толщиной. Тонкий слой такой смеси самостоятельно растекается по всей поверхности в идеально горизонтальную плоскость.

Стяжка из бетонного и цементно-песчаного раствора самостоятельно не растекается и ее обязательно нужно выравнивать. Маяки в этом случае выступают своеобразными направляющими, по которым и происходит процесс разравнивания.

Маячки делятся на два основных вида по способу установки:

Точечная установка

Конструкции для выравнивания устанавливаются на равном расстоянии друг от друга, обычно не соединяясь между собой. Работать по таким маякам без должной практики довольно сложно, поэтому они, как правило, находят применение среди опытных специалистов.

Маяки-реперы. Это своеобразные треноги, в центре которых находится регулируемый вкручивающийся стержень. Выравниваются реперы между собой по плоской верхней площадке с помощью строительного уровня. Низ стержня при этом указывает максимальную высоту наливаемого слоя. Маяки-реперы чаще всего используются профессиональными строителями для устройства наливного самовыравнивающегося пола толщиной слоя от 3 мм. Также возможно их использование для выполнения стяжки на основе сухих смесей. Для всех остальных типов растворов треноги не подходят.
Саморезы и дюбель-гвозди. В качестве маячков закручиваются в бетонное основание, в случае необходимости между ними натягивается толстая леска или проволока. Настройка по высоте осуществляется при использовании строительного уровня. Применяются для выравнивания наливных полов. После окончания работы рекомендуется их удаление из подсохшего слоя.
Растворные конусы. Из состава, который будет использоваться для устройства пола, делаются небольшие горки на равном удалении друг от друга. Верхняя часть горок срезается правилом по уровню будущей стяжки. Раствор схватится и станет прочным через 2-3 дня, тогда можно приступать к укладке основного слоя.

Линейная установка

Линейные маячки укладываются по длине комнаты от одной стенной перегородки до другой. Ширина пространства между маяками должна быть на ¼ короче правила, которым будет выполняться выравнивание. По сравнению с точечным, этот способ более простой и удобный. Справиться с устройством стяжки по таким маячкам сможет даже новичок.

Алюминиевый Т-образный или П-образный профиль. Комплекты для гипсокартона используются при устройстве стяжки толщиной 3-5 см. Штукатурные комплекты более мягкие, поэтому удобны только для раствора слоем до 1 см. Работать с такими направляющими нужно очень аккуратно, алюминий не отличается прочностными характеристиками и в процессе разравнивания может погнуться. П-образный профиль удобно применять для сухой стяжки. Такие маячки обычно не удаляют из раствора после укладки. В целом это не влияет на прочность готовой поверхности. Но если защитный слой профиля поврежден, со временем он может заржаветь и привести к деформациям стяжки.
Деревянные рейки. В последнее время в качестве маячков дерево используется крайне редко. Это не самый удобный материал. Его поверхность может быть недостаточно ровной, а сам материал предварительно нужно вымачивать в воде, чтобы он не забирал влагу. Из схватившегося раствора деревянные маяки обязательно нужно удалять.

Стальные трубы любого сечения диаметром до 7 см. Отлично подходят для выравнивания большого слоя стяжки из бетонного раствора. При этом прямоугольные или квадратные трубы дают более ровный результат и легче извлекаются. Из схватившегося раствора стальные трубы обязательно нужно удалять.
Растворные маячки. Так же как и горки закладываются из раствора, которым производится устройство пола. Для этого в бетонное основание вкручиваются дюбель-гвозди, и на них натягивается толстая леска или проволока. Выравнивание производится путем регулировки шурупа по высоте с помощью строительного уровня. На получившуюся конструкцию выкладывается раствор и тщательно разравнивается, образуя полосу с ровной верхней площадкой.
