Штукатурный ковш хоппер своими руками: какой компрессор нужен для устройства

Советы по работе

Нельзя использовать давление свыше 6 атмосфер, это легко приведет к несчастному случаю. Для равномерного нанесения раствора достаточно 4 атмосфер. Между соплами и стеной необходимо соблюдать дистанцию от 5 до 10 сантиметров.

По окончании работы с пневмоковшом его необходимо сразу прочистить и промыть. При затруднении с очисткой следует опустить конструкцию в воду на полчаса. Комочки смеси отстанут от внутренней поверхности, и их легко будет вычистить. Если этого не производить своевременно, то клапаны приспособления засоряются, что приводит к его окончательной поломке.

Мы рассмотрели основные моменты, связанные с ковшами хоппер и их особенностями. Их можно как приобрести, так и сделать самостоятельно. Это очень удобное приспособление, позволяющее ускорить и упростить процесс оштукатуривания стен и потолков. Простота конструкции и удобство ее использования придутся по нраву даже начинающим строителям. Подходите к выбору инструментария грамотно, и тогда ваши строительные работы значительно облегчатся!

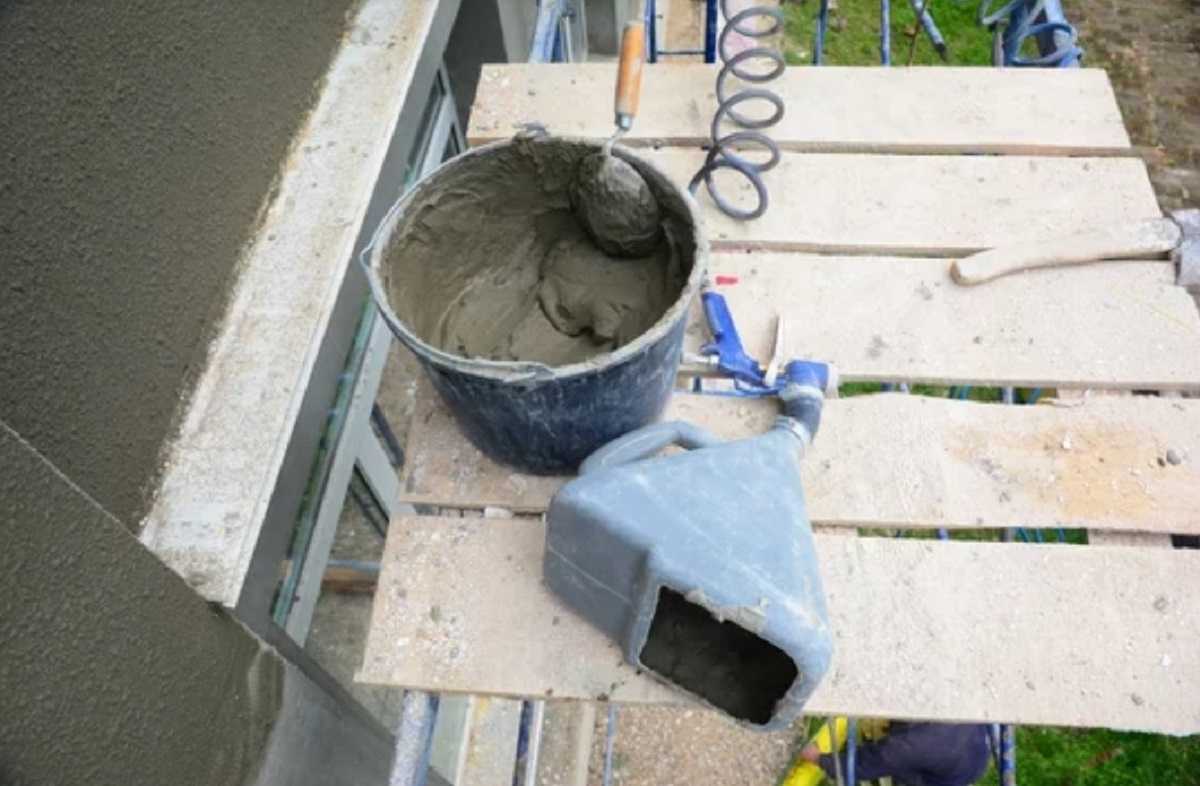

Хоппер-ковш

Что это даёт

Быстрая штукатурка

Устройство данного типа обладает целым рядом преимуществ, которые теряются при выполнении штукатурных работ вручную. Прежде всего, это скорость, с которой поверхность можно покрыть раствором (производительность увеличивается в 2-3 раза), не теряя при этом качества покрытия – создаётся струйный напор, который способствует адгезии.
При такой отделке есть возможность применения различных примесей и фибров и при этом какие-либо специальные требования отсутствуют – весь процесс осуществляется в обычном режиме. Хоппер-ковш можно использовать для нанесения раствора на стену и потолок внутри помещения и на улице.
Агрегат легко моется, особенно если сама ёмкость сделана из оцинкованной или нержавеющей стали. Пневматика просто продувается рабочей струёй воздуха, а затем все детали высушиваются.

Устройство

Готовый хоппер

Для изготовления такого пневматического механизма необходимо понять принцип его работы в целом и тогда легче будет сделать и собрать воедино штукатурный пневмоковш своими руками.

А суть действия здесь достаточно проста – струя воздуха из компрессора через шланг попадает в ковш, наполненный раствором. На противоположной стенке ёмкости есть отверстия, через которые, под напором воздуха, и выталкивается смесь.

Передняя стенка ковша делается с наклоном – это позволяет эффективнее вычёрпывать смесь с ёмкости, где она готовится заранее. Примечательно, что если сделать на верхней части хоппера небольшую крышку, то есть, закрыть только третью или даже четвёртую часть отверстия со стороны подачи воздуха, то при нанесении раствора на потолок он не будет разливаться.

Можно использовать этот чертеж пневмоковша для штукатурки

Обратите внимание на чертёж или эскиз (называйте, как угодно) хоппера, расположенный выше, а конкретнее, на его нижнюю часть, где расположено сопло и выходное отверстие. Так, на пневматический шланг вам понадобится насадка, которая будет служить соплом, при этом её оптимальный внутренний диаметр лучше всего подобрать на 4-5 мм, а для выходного отверстия – 10-12 мм

Сопло отрегулируйте таким образом, чтобы его расстояние до передней стенки, то есть, до выходного отверстия, не превышало 15-20 мм, хотя нижнюю часть ковша можно сделать гораздо больше, например, 50×50 мм или даже 70×70 мм.

В этом случае, какая-либо строгая инструкция неуместна, так как чаще всего такие изделия конструируются из подручных материалов – что нашлось на хозяйстве – из того и делают. Но здесь важен сам принцип – раствор должен опускаться вниз в узкое пространство, где и будет выталкиваться воздухом.

Если, например, увеличить расстояние от сопла до передней стенки, скажем, до 100 мм, то почти вся пневматическая мощность будет растрачиваться на сопротивление раствора и вы просто будете наблюдать пузыри вверху ёмкости и очень слабый отток смеси сквозь предназначенный для этого выход.

В качестве клапана с ручкой использован пневматический пистолет

Если вы посмотрите на верхнее фото, то увидите, что там в качестве клапана, а по совместительству и ручки, использован пневматический строительный пистолет.

Вы видите, что он по бокам крепится с помощью двух хомутов, которые зафиксированы на краях бункера, а также самого сопла – то есть, получается, что он имеет три точки опоры. Если хомуты можно приварить или взять на заклёпки, то передняя часть должна фиксироваться при помощи резьбового соединения.

В данном случае ковш сделан частично из оцинкованной листовой стали (передняя часть), а частично из дюралюминия, швы скреплены алюминиевыми заклёпками (можно сделать всё из стали, а швы заварить, но агрегат получится тяжелее). Ручка в данном случае приклёпана с левой стороны, то есть, для правшей, но её с таким же успехом можно закрепить справа, если вы левша.

Штукатурная станция своими руками

Штукатурка

Набираем раствор

Для штукатурки пневмоковшом вам понадобится более густой раствор, нежели обычно – попробуйте сделать из него снежок – форма должна зафиксироваться. Подключаете пистолет к компрессору через шланг, при этом вам понадобится давление в 2-3 атмосферы (если больше, то будет раздувать набрызг, а если меньше – не будет струи).

При работе выдерживайте расстояние от стены до выходного отверстия порядка 15-20 см, а толщину слоя регулируйте по потребности.

Как изготовить аппарат для нанесения штукатурки

Распространённые модели изготовлены из огнетушителя и хоппер-ковша.

Штукатурная станция своими руками, сделанная на основе огнетушителя, получила наиболее широкую известность.

Огнетушитель имеет ручку, рычаг, форсунку, что делает его фаворитом среди приспособлений для самодельных устройств механического оштукатуривания.

Пошаговое описание.

Фабричный огнетушитель (дно) обрезается и получается ёмкость в несколько литров. Через отверстие будет поступать рабочий раствор. Объём должен быть не менее 4 литров. Если он больше, устройство становится тяжёлым. Если меньше, надо часто наполнять ёмкость раствором.
В него вставляется трубка с форсункой диаметром 4 мм. Диаметр отверстия огнетушителя равен 10 мм, расстояние от него до форсунки 20 мм. Форсунки могут быть разного размера: от 3 до 5 мм. Для крепления трубки подходит смола, уровень которой находится ниже форсунки.
Компрессор подсоединяется к огнетушителю при помощи трубки, через неё подаётся сжатый воздух. Трубка врезана в стенку ёмкости и находится напротив отверстия выхода готовой смеси.
Мощность подачи раствора регулируется увеличением (уменьшением) диаметра форсунки, давлением воздуха, расстоянием между соплом и форсункой.

Среднее давление примерно 2 атмосферы. Если оно больше, производится финишная отделка, заполняются все поры и трещины покрытия.

Производительность аппарата: 4 литра смеси наносятся за 1 минуту.

Хоппер-ковш самодельного изготовления

Применяется при ремонте всего здания.

Преимущества в работе:

высокая скорость распыления, что создаёт условия для лучшей адгезии смеси;
применение различных примесей;
использование снаружи и внутри помещения.

Перед сборкой необходимо понять принцип его работы. Последовательность действий:

Компрессор подаёт струю воздуха через шланг в ковш со смесью.
Другая сторона ковша имеет отверстия d 12 мм для выхода раствора.
Передняя стенка немного наклонена для удобства взятия смеси из общей ёмкости.
На шланг надевается сопло d 5 мм. Расстояние от него до отверстия выхода 20 мм.
Верхняя часть ковша шире, чем нижняя. Он фиксирован двумя хомутами.
Устройство подключено к компрессору. Давление 2-3 атмосферы. Расстояние до стены 18-20 см.

При самостоятельной сборке машины применяются аппараты и запчасти от других изделий.

Изготовление хоппер-ковша из металла

Последовательность действий:

Делается чертёж на листе оцинковки.
Вырезается с помощью болгарки или ножниц. При использовании заклёпок оставляется припуск 15 мм.
Детали сгибаются, соединяются сваркой, клёпкой.
Прикрепляется ручка.
Просверливаются отверстия для сопел (на передней стенке) и для пульверизатора (на задней).
Форсунка крепится с внутренней стороны ёмкости.
Крепятся дополнительно рёбра жёсткости.
Заполняется раствором, сверху прикрывается крышкой, производится распыление.

Увеличивают скорость работы дополнительные сопла и отверстия выхода. Шланг нужен один.

Чертежи, из чего можно сделать насос

Насос обеспечивает подачу раствора от бетономешалки до места укладки. Она идёт по горизонтали и на высоту.

По типу подачи различают:

Поршневый. Смесь выталкивают поршни, двигающиеся в цилиндрах. Использование: подача на большое расстояние, высоту. Сложная конструкция.
Роторный. Основан на вращении ротора. Простой механизм. Нельзя использовать для бетона с фракциями более 10 мм.
Шнековый. Работает по принципу мясорубки.

Для самостоятельной сборки подходит роторный насос. Он наиболее прост и долговечен. Сделать штукатурный насос своими руками может тот, кто имеет технические знания и опыт работы с подобными агрегатами.

Материалы и инструменты:

лист бумаги, линейка, карандаш для создания чертежа;
шуруповёрт, ключи, болты, отвёртки;
лист металла, толщина которого 5 мм;
труба (для корпуса);
пожарный рукав;
электрический мотор;
профили из металла;
медный провод, изоляционная лента;
ролики прорезиненные, подшипники;
аппарат для сварки.

Схема чертежа роторного насоса.

Станок для изготовления шлакоблоков своими руками

Как сделать мини-насос для бетона своими руками

Изготовление хоппер-ковша для штукатурки своими руками

Что такое картушный пистолет и как им наносят штукатурку и шпаклевку

3 Изготовление хоппер ковша по стандартным чертежам

Для производства штукатурной лопаты в домашних условиях нужно четко следовать выбранным чертежам, определиться с размерами и производительностью устройства и подготовить необходимые инструменты и материалы.

Некоторые мастера предпочитают отходить от существующих чертежей и разрабатывают конструкцию согласно своим условиям. Но если вы приступаете к изготовлению впервые, то лучше воспользоваться готовыми вариантами, при проектировании которых учитывались особенности различных моделей хоппер ковша и пожелания штукатуров-профессионалов.

Главное – соблюдать уклоны и рекомендуемые пропорции, и нормы параметров для распылительной части устройства, которая является самой важной при производстве инструмента. Следует учитывать и тот факт, что при работе по отделке с использованием ковша его придется непрерывно удерживать на весу в течение нескольких часов, чтобы раствор не успел отвердеть и подсохнуть. Именно поэтому сделать прибор с бункером более, чем на 3-4 литра нецелесообразно

Именно поэтому сделать прибор с бункером более, чем на 3-4 литра нецелесообразно.

Для самостоятельного изготовления ковша потребуются следующие материалы и оборудование:

качественные металлические листы с оцинковкой толщиной 0,4-1,2 мм;
пневматический пистолет со стальной трубкой;
форсунка (ее можно приобрести в готовом виде или заточить на специальном станке по чертежам);
шайбы для сопел с диаметром 8-12 миллиметров;
металлическая линейка, карандаш или маркер;
строительная дрель и набор универсальных сверл;
ножницы по металлу и углошлифовальная машина (болгарка).

Сборку основного ковша проводят с применением сварочного аппарата или специального инструмента для заклепки. В первом случае потребуются электроды, во втором особые клепки и наличие навыков работы с оборудованием. Кроме листовой стали для производства лопаты также используют алюминий или прочную жесть.

Первым делом с чертежа все контуры переносят на металл с помощью кальки или другим удобным способом. Затем линии обводят маркером или карандашом, чтобы они были отчетливо видны при раскрое материала. После этого ножницами по металлу (в случае работы с жестяными листами) или болгаркой вырезают необходимый раскрой бункера.

Далее сгибают металлическую заготовку по линиям в нижней и верхней плоскостях. Если будет использоваться заклепочник, то при сборке обязательно оставляют припуск на стыковках не менее 15 миллиметров. Затем закрепляют верхнюю ручку инструмента в зависимости от личных особенностей того, кто будет им пользоваться. Для правши ее крепят справа, для левши в левой части соответственно. На бункере также устанавливают дополнительный кронштейн, чтобы было удобнее держать тяжелое устройство в процессе работы.

После заклепок и сварки в нижней части, в сиденье бункера проделывают отверстия под сопла с помощью сверла по металлу и дрели, а полученные дырки укрепляют специальными стальными шайбами. Передняя часть сверлится под распылителями для установки пневмопистолета. Последний крепят на форсунку во внутренней части ковша.

К ручке распылителя и боковой части бункера устанавливают две стальные пластины. Они необходимы для усиления конструкции и способствуют перераспределению нагрузки во время работы. Финальным этапом подключают пистолет к бытовому компрессору, заливают внутрь ковша немного гипсовой смеси и проверяют работоспособность машины при различном давлении и расстоянии от отделываемой поверхности.

Самостоятельное изготовление ковша хоппера

Хотя ковши для оштукатуривания стоят сравнительно недорого, да и в аренду любую модель можно взять по умеренной цене, некоторые мастера предпочитают самостоятельно изготавливать свой рабочий инструмент. Своими руками обычно приходится собирать только ковш, остальные детали покупные.

Выкройка однолитрового ковша представлена на схеме, но штукатурная лопата чертежи имеет различные, и если вы усовершенствуете ее по собственному усмотрению, в этом не будет ничего предосудительного. Детали хоппера вырезают из листа металла. Представленный на схеме ковш выполнен из алюминия и усилен двумя полосками дюралюминия. Его элементы соединены саморезами

При этом важно, чтобы между краями деталей не оставалось зазоров, иначе изделие будет протекать. Решить эту задачу можно с помощью металлических уголков и накладок. Если хоппер изготовлен из более прочного материала, например, с тали, то имеется смысл использовать не саморезы, а сварку, да и проблема с протечками исчезает сама собой

Если хоппер изготовлен из более прочного материала, например, с тали, то имеется смысл использовать не саморезы, а сварку, да и проблема с протечками исчезает сама собой.

Также штукатурный ковш хоппер оборудуют креплениями для удержания пульверизатора и отверстием, куда устройство вставляется. Стоит заметить, что у самодельных моделей меньшая мощность, чем у фабричных, которые имеют две, три или четыре форсунки. Некоторые умельцы добавляют сопла, рассчитывая увеличить производительность своих аппаратов. Впрочем, и с одной форсункой литр смеси распыляется за 10-20 секунд, в зависимости от консистенции материала.

Ковш надевается на пульверизатор, к последнему крепится шланг, ведущий от воздушного компрессора. Пользоваться самодельным хоппером нужно так же, как и фабричным, разве что приемлемое расстояние от стены больше – 15-20 сантиметров. Нужно внимательно следить за тем, чтобы при зачерпывании раствора он не прилипал к внешней стороне ковша.

Если используется штукатурная лопата хоппер ковш своими руками собранная, то ухаживать за нею требуется так же, как и за фабричной моделью. Изделие промывают в емкости с водой, остатки раствора стирают ветошью.

В целом, самодельные хопперы мало в чем уступают фабричным, если не считать одного ограничения: подходят они только для работы со стенами. Оштукатуривать потолок с помощью собранного вручную ковша неудобно. Если стоит такая задача, придется изготавливать новый хоппер с измененной конструкцией, а иногда – даже покупать другой пульверизатор, с более эргономичной ручкой.

В целом, автоматизация процесса нанесения штукатурки на стену позволит вам сэкономить массу времени и усилий. Основная сложность будет заключаться лишь в том, чтобы выровнять нанесенный на обрабатываемую поверхность раствор. Узнать сколько потребуется штукатурки, поможет калькулятор.

https://youtube.com/watch?v=-bR15Yqnlf0

Самостоятельное изготовление штукатурного ковша

При необходимости хоппер-ковш можно сделать самостоятельно, если в наличии имеются все материалы и расходники.

Чертежи

Основной элемент ковша — емкость, и именно ее изготовлению нужно уделить пристальное внимание. При выборе размера емкости и создании чертежа следует учесть такие требования:

наличие сдвигаемой или откидной крышки со стороны подведения шланга, а также отверстия под пневматический клапан;
диаметр входного отверстия — более 1,2–1,5 мм и менее 5 мм (если отверстие слишком маленькое, оно будет забиваться, а большое вызовет чрезмерное падение давления);
длина раструба выходного сопла — до 20–22 см (слишком длинный раструб негативно влияет на точность работы), угол конической части — 70–90 градусов.

Чертеж ковша для штукатурки

Емкость следует делать из тонколистовой стали или алюминия. Если взять жесть, то деталь быстро деформируется. Алюминиевый ковш будет на порядок легче железного, но соединять отдельные участки придется саморезами, а стыки укреплять резиновыми уплотнителями.

Стальную емкость можно сварить, что намного надежнее. Оптимальная толщина листа равна 0,8–1 мм.

Пневмоклапан для емкости можно взять из устройства для подкачивания автомобильных шин, либо приспособить для этой цели шаровой кран. Последний применяется в крайнем случае, поскольку мгновенное перекрытие подачи штукатурки станет невозможным, и ее потери будут неизбежными.

Что касается компрессора, то его покупка не является обязательной, если в наличии есть автомобильный агрегат с давлением сжатого воздуха до 60–70 атмосфер. Когда давление слишком маленькое, смесь будет подаваться неравномерно, и качество отделки снизится.

Хорошо, если расход рабочей смеси будет от 500 литров/минуту. Объем ресивера в компрессоре должен составлять 50 литров и больше. При разработке чертежа также нужно учесть, что общий вес хоппер-ковша обязан составить менее 5–7 кг, иначе длительная работа с ним станет невозможной.

Инструменты и материалы

Кроме перечисленных расходных материалов и устройств, для изготовления хоппер-ковша потребуются:

металлическая труба для ручки;
форсунка;
шайбы с диаметром 10–12 мм по числу сопел;
болгарка;
ножницы по металлу;
электродрель с набором сверл;
маркер;
острый нож;
калька;
линейка металлическая;
сварочный аппарат или саморезы, клепки (в зависимости от выбранного варианта скрепления деталей).

Этапы изготовления ковша

Вначале переносят линии чертежа на металл при помощи кальки и маркера, либо процарапывают контуры ножом. Выкройку емкости вырезают ножницами по металлу или болгаркой. При необходимости можно поделить ее на несколько элементов, а потом сварить их. Заготовку сгибают по линиям нижней плоскости, к ней приваривают переднюю и заднюю часть. Если скрепление производится при помощи саморезов, оставляют припуски по 1 см.

Далее действуют таким образом:

Присоединяют верхнюю ручку ковша.
В нижней части высверливают дырки под сопла, закрепляют их стальными шайбами.
Делают отверстие напротив распылителей под пульверизатор.
Внутри емкости устанавливают форсунку для крепления компрессора.
Вырезают из стали две усиливающие пластины, присоединяют их к боковым стенкам ковша.

Для пробного испытания в ковш набирают раствор, подключают его к компрессору и наносят штукатурку на стену, экспериментируя с разным давлением. При желании, сделать такое устройство можно за пару часов. Хоппер-ковш серьезно сократит время на оштукатуривание стен и снизит трудоемкость процесса, поэтому при выполнении большого объема работ стоит воспользоваться этим устройством.

Устройство пневмоковша

Основным элементом хоппера является ёмкость (бункер), оснащённая отверстиями-соплами. Сжатый воздух поступает в ёмкость с противоположной от сопел стороны через отверстие со штуцером, связанные муфтой с трубчатой рукояткой. К рукоятке присоединяют воздухоподающий шланг. На рукоятке установлено запорное устройство для перекрытия воздухоподачи.

Чтобы бункер, центр тяжести которого располагается над рукояткой, не опрокидывался при работе, сверху к ёмкости прикреплена вторая рукоятка. Штукатур при нанесении раствора держит эту штукатурную лопату (третье название агрегата) обеими руками, направляя штукатурную струю к оштукатуриваемому месту. Для нагнетания воздуха используют компрессор.

Количество сопел и их диаметр зависят от давления подаваемого воздуха. Сопла могут быть направлены перпендикулярно вертикальной оси бункера или установлены под углом к его горизонту. Иногда мастера, имеющие компрессор малой производительности, устанавливают на бункер два сопла, чтобы обеспечить нужное давление растворовоздушной смеси на выходе, реже используют одно сопло.

Конструктивно ковши бывают двух категорий:

предназначенные для нанесения смеси на обратно-горизонтальные поверхности, а также наклонные плоскости;
для оштукатуривания вертикальных оснований.

Эти категории отличаются углом и расположением выходных сопел, а также наличием дополнительного элемента (крышки или заслонки), предотвращающего разливание раствора из бункера во время работы. У агрегатов второй категории выходные сопла располагаются напротив вводных воздушных штуцеров. Крышка, прикрывающая бачок, не требуется. Устройства первой категории снабжены соплами, направленными под углом вверх. Это сделано для того, чтобы не возникала потребность в наклоне инструмента.

Основные элементы штукатурной лопаты:

рассеивающие штукатурную смесь форсунки (сопла);
бункер для рабочего раствора;
диспергирующие форсунки;
рукоятка с запорным клапаном.

Подробности техники нанесения

Поверхность требует тщательной подготовки перед началом работ. Подготовительный процесс – такой же, как и перед ручным нанесением штукатурки. Надо обязательно осмотреть поверхность, а затем избавиться от старых отделочных слоёв при их наличии. Главное требование – отсутствие масляных, влажных пятен на материалах. Допускается наличие только чистой и сухой, крепкой основы. Грибок и плесень лишь помешают дальнейшей работе.
На следующем шаге переходят к грунтовке. Процесс зависит от того, какими типами раствора мы пользуемся. Для нанесения используют обыкновенные валики, щётки. Но надо поставить угловые профили и маячки перед тем, как начать работу. Крепление происходит на растворе, либо на монтажном клее.
Можно взять машинку, подключить её к процессу. К любому аппарату прилагается инструкция, которую максимально легко понять. Главное – провести предварительную проверку со шлангами, проколы недопустимы.
Работа начинается, когда оператор встаёт под определённым углом по отношению к материалу, требующему обработки. Ведущая рука нужна для удерживания пистолета. А вторая нужна для фиксации шланга.

Грунтование

В подготовку могут входить разные стадии, все зависит от состояния поверхности. Один из самых важных этапов полготовки — это грунтовка стен(этому я посвятил отдельную статью). Она бывает нескольких видов, но нам понадобится максимум два:

Грунтовка глубокой пропитки — Жидкий состав, продается в канистрах, желтого или белого цвета. Часто концентрированный, поэтому требуется обязательно разбавления в указанной на канистре пропорции. Наносится кисточкой или валиком, проникает в поверхность и скрепляет мелкие частицы как снаружи, так и в глубине проникновения.

Песчаная грунтовка, путцгрунт, бетонконтакт — Грунтовка, предназначенная для лучшей адгезии гладких, бетонных поверхностей. В ее состав входит кварцевый песок. Перед применением хорошо перемешивается. Желательно предварительно загрунтовать поверхность глубокопроникающим грунтом. Наносится большой кистью в разных направлениях. После нанесения требуется выждать полного высыхания, желательно сутки.

Газобетон, газоблок, пеноблок

Чистим шпателем (35см) от излишков клея, плохо держащихся частиц. Не жалея грунтовки пропитываем стену грунтом глубокого проникновения. Чем штукатурить пеноблок внутри и снаружи? Внутри можно штукатурить как гипсовой, так и цементной. А вот снаружи, только цементной штукатуркой предварительно заармировав поверхность стеклосеткой фасадной. Штукатурка стен своими руками из газосиликатных блоков осуществляется ровно также, как и по другим поверхностям.

Кирпич

Отбивается молотком торчащий раствор, торчащие кирпичи и все также грунтуется. Вся разница в оштукатуривании кирпича и других поверхностей — это подготовка, хотя и подготовка вся сводится к тому что убираем, отбиваем лишнее и хорошо грунтуем. Технология оштукатуривания какая же, как и на других стенах, читайте ниже в главе про технологию. Если кирпич отколот, или большая щель между потолком и стен, то заделывать такие промежутки кирпича, лучше цементнопесчаным раствором 1:4 (песок-цемент). У такого кладочного раствора намного лучше несущие характеристики, чем у штукатурной смеси.

Преимущества

Преимущества использования самого примитивного и малопроизводительного агрегата состоят в том, что раствор используется без потерь, подается не в пример быстрее, чем вручную, и для работы с самодельной конструкцией не нужна никакая профессиональная подготовка, потому что человек понимает, как работает нехитрый механизм, и максимально использует его мощность. Самодельный ковшик, работающий на основе пневматики, или маленький хоппер, способны существенно облегчить жизнь застройщика и ускорить проведение отделочных работ. Работает такое приспособление на ручной тяге или от электрической розетки 220 В.

Штукатурный ковш хоппер своими руками и компрессор для него
