Толщина стяжки водяного теплого пола

Виды применяемых стяжек

Существует три вида, которые подходят для монтажа системы водяного теплого пола. Каждый из них имеет преимущества и недостатки.

Сухая

Представленный вид считается распространенным, состоящим из керамзита. Основной материал вспенен вермикулитом, пенополистиролом или перлитом. Удобство заключается в самостоятельном монтаже, поскольку сухую стяжку достаточно рассыпать и выровнять. Поверхность накрывают листом гипсокартона или ДСП

Важное условие здесь – это применение только влагостойкого материала

Из преимуществ выделяют простой и быстрый монтаж, хорошая шумоизоляция. Работники получают возможность выкладки чистового пола уже на следующий день. Использование такой разновидности уменьшает нагрузку на плиты в 2 раза.

Недостатки сводятся к возможному появлению плесени, что происходит вследствие попадания воды. Сухая стяжка не может выдержать большого груза – это объясняется использованием плит ДСП и ГКЛ. Поэтому не рекомендуется монтировать дополнительных перегородок. Владельцы квартир и домов отмечают наличие характерных шуршащих звуков при ходьбе в первое время эксплуатации.

Мокрая

Водяной теплый пол преимущественно кладут на мокрую стяжку. Это цементно-песчаный раствор или бетонная смесь, которую разводят в соответствии с пропорциями приобретенной продукции. Работа требует аккуратности и внимания, поэтому принимаются за самостоятельный монтаж не всегда. Подходит для пола с керамикой или каменной отделкой. Требует четкого выравнивания поверхности. В противном случае чистовая отделка будет проходить с ошибками, нарушением геометрии.

Преимущества представляются следующим образом:

  • Этот вид прочнее, поэтому рекомендуется использовать при возведении дополнительных перегородок в помещении.
  • Может стать финишным покрытием в помещении. После ее полной просушки достаточно выкрасить пол в нужный цвет.
  • Высокая звуковая и тепловая изоляция.

Из минусов можно выделить трудоемкость процесса и большой вес получившегося слоя. Поэтому не рекомендуется использовать представленный вид стяжки в панельных домах. У них слабые перекрытия, и большой вес может привести к возникновению трещины в стене. Также отмечают долгую просушку, что заметно осложняет процесс.

Полусухая

Полусухая стяжка укладывается не намного легче мокрой разновидности, поскольку здесь для работы потребуются пневмонагнетатель, смешивающая и шлифовальная машина. Смесь представляется в виде песчано-цементного состава, который тяжело разравнять на большой площади. При самостоятельном монтаже можно обойтись и без дополнительного оборудования, но только если ремонтируются небольшие площади. В противном случае выложить пол ровно не получится вовсе.

Преимущества полусухой разновидности заключаются в следующих факторах:

  • Небольшой вес цементного раствора, что обеспечивает безопасность проживания в многоквартирном доме.
  • Отделку можно начинать уже через 2-3 дня, поскольку за это время достигается полная просушка.
  • Влагоустойчивость, хорошая звуковая и тепловая изоляция.

Из отрицательных моментов выделяют только необходимость дополнительного оборудования для ремонта. Если есть возможность взять его напрокат, значит, проблем в полусухой стяжке быть не должно.

По грунту

Технология заливки будет одинаковым независимо от типа земли и того, где именно расположены грунтовые воды. Для работы потребуется бетон марки М300 (или выше) и армирующая сетка.

Перед заливкой стяжки земляной настил выравнивается и уплотняется. В качестве первого слоя подсыпки может использоваться средне-фракционный щебень или гравий. Сверху выкладывают второй слой — песок.

Каждый слой подсыпки трамбуют виброплитой или вручную.

Затем основа под черновую стяжку покрывается гидроизоляцией. Это могут быть специализированные материалы или плотная полиэтиленовая пленка.

На готовое основание можно заливать черновой пол толщиной в 5-10 сантиметров.

Требования к стяжке для теплого пола

Как мы уже отмечали толщина и используемые для стяжки пола материалы не регламентируются, какими-то нормативными документами, но, тем не менее, при выполнении работ особое внимание следует уделить ровности поверхности и толщине слоя

Выравнивание поверхности очень важно как для дальнейшего правильного функционирования системы теплого пола, так и для чистовых поверхностей. Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси

Они легки в работе и позволяют достичь идеально ровных поверхностей

Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси. Они легки в работе и позволяют достичь идеально ровных поверхностей

Выравнивание поверхности очень важно как для дальнейшего правильного функционирования системы теплого пола, так и для чистовых поверхностей. Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси

Они легки в работе и позволяют достичь идеально ровных поверхностей.

Толщина стяжки для теплого пола, как правило, составляет от 3 до 5 сантиметров. Такая толщина делает конструкцию достаточно прочной и в тоже время максимально эффективной: обеспечивает равномерный и достаточно быстрый прогрев пола за короткий промежуток времени. Она оптимальна и для равномерной сушки стяжки. Толщина стяжки для водяного теплого пола несколько больше, чем для электрического теплого пола.

  • не позволяют полу прогреваться равномерно, тем самым не равномерно отапливая помещение;
  • вследствие возникновения локальных участков с повышенной температурой, происходит перегрев нагревательных элементов, что будет быстро выводить эти элементы из строя.

Трещины в стяжке уменьшают эффективность системы теплого пола

Поэтому если на стяжке появились трещины, их необходимо ликвидировать до укладки основного пола.

Помещение, в котором проводится заливка, необходимо защитить от сквозняков и прямых солнечных лучей. Это предотвратит неравномерное высыхание. Нельзя использовать для ускорения сушки какие-то дополнительные устройства или включать саму систему теплого пола. Затвердевание раствора должно проходить естественным способом.

Время затвердевания смесей, предоставляемых производителями, ниже, чем бетонного раствора. Через 48 часов после заливки пол увлажняют и затем накрывают клеенкой. В идеале в таком виде, с периодическим увлажнением через 3 дня, пол должен простоять месяц. Выполнение всех этих условий предотвратит возникновение на стяжке трещин.

Последовательность работ

Перед стяжкой укладывают гидроизоляцию, утеплитель и водоносные трубы. Обязательно армируют поверхность металлической сеткой

Важно, чтобы каждый прутик был не меньше 3 мм. Арматура должна быть внизу, а к ней крепят трубы

Но есть специалисты, предпочитающие располагать сетку над трубами с водой для оптимального распределения нагрузки. Благодаря этому из бетонного слоя будет выходить достаточно тепла.

Слой гидроизоляции выполняют по черновой стяжке при помощи рулонной или жидкой гидроизоляции. Дальше приступают к монтажу слоя утеплителя. Обычно, выбирают плотный полистирол. Плиты укладываются компактно благодаря наличию по бокам замковых устройств. Заливается стяжка для тёплого пола бетоном такой консистенции, чтобы его легче было разравнивать. Раствор вымешивают вручную или бетономешалкой. Для него используют 1 часть цемента и 4 части песка, который предварительно просеивают. Также добавляют такое количество воды, чтобы замесить тестообразную смесь и пластификатор для эластичности.

Чтобы стяжка была прочной, в раствор рекомендуют добавлять фибру, которая состоит из синтетических волокнистых материалов.


Заливка пола раствором Источник couo.ru

Важно укладывать её единовременно. Нельзя залить один участок, а через несколько дней сделать все остальное

Если так делать, то в дальнейшем появятся трещины.

Следует проверить состояние труб, когда бетон застынет, доступа к ним не будет. Тестируют систему, подключив рабочее давление воды, и проверить на протечки в течение дня. Если подтеки появились, то их нужно устранить и только потом приступать к заливке.

Подстилающий слой полусухой стяжки теплого пола

Повторюсь, для устройства теплого пола подходит только изолированная полусухая стяжка. Напомню, изолированной полусухой стяжкой называется стяжка изолированная от базового пола подстилающим слоем. Подстилающий слой теплого пола должен препятствовать уход тепла вне помещения, а также снижать опасность разрывов стяжки при высыхании.

В качестве подстилающего слоя для полусухой стяжки могут использоваться:

  • Плиты из полистирола гладкие;
  • Плиты из полистирола с форматированными столбиками крепления;
  • Пенопласт укрытый полиэтиленом.

Ограничения в типах утеплителя для полусухой стяжки связано с необходимостью обеспечить крепление труб (кабеля) теплого пола.

Так как полусухая стяжка не требует армирования, поэтому трубы теплого пола придется крепить непосредственно к утеплителю. Для этого утеплитель должен быть толстым и плотным. Вариант лучшего удобного монтажа это использование плит из пеностирола с «бабышками» для крепления труб.

Полусухая стяжка

Чтобы снизить количество недостатков бетонной стяжки, необходимо ввести в состав стяжки для теплого пола пластификаторы и добавки. Благодаря этому меняются свойства раствора и сокращается время высыхания. Кроме того добавки позволяют использовать меньшее количество воды, поэтому стяжка получает название полусухая.

Использование такой стяжки имеет несколько преимущественных моментов:

  • Незначительный период высыхания благодаря незначительному количеству жидкости.
  • Получение более ровной поверхности.
  • Повышение водостойкости бетона, что особенно актуально для пола в бане, ванной и кухне.
  • Сохранение пластичности на протяжении долгого времени, что позволяет замешивать большее количество раствора.
  • Пластичная смесь для заливки теплого пола укладывается более плотно, максимально заполняя пустоты. В результате стяжка отличается однородностью и более высокой теплоотдачей.
  • В процессе созревания стяжки не появляются трещины, так как усадка практически отсутствует.
  • Эксплуатация поверхности возможна уже через 12 часов.
  • В большинстве случаев укладка финишного покрытия может выполняться через 28 дней, а при введении в раствор определенных добавок – через 7 дней.

Недостатки у такого метода также имеются, среди них можно выделить следующее:

  • Более высокая стоимость некоторых смесей для теплого пола.
  • Значительный коэффициент паропроницаемости.
  • Долгое первоначальное схватывание раствора. В этом случае проблема может быть решена с помощью специального ускорителя твердения.

Для полусухой стяжки можно использовать готовую смесь для теплого пола, к которым достаточно добавить определенное количество жидкости в соответствии с инструкцией на упаковке. Кроме того можно приобрести пластификаторы отдельно и добавлять в раствор по своему усмотрению. Все сухие смеси для стяжки теплого пола содержат определенные компоненты, поэтому следует придерживаться рекомендаций производителя по приготовлению раствора для полусухой стяжки.

Одним из современных способов армирования бетонной стяжки теплого пола можно назвать   добавление в раствор  фиброволокна.  В результате прочность бетона значительно повышается, а его водопроницаемость наоборот уменьшается, также предотвращается образование трещин. Эффективность добавки достаточно велика, поэтому повреждение нагревательных элементов полностью исключается. Кроме этого отмечается более гладкая и привлекательная поверхность.

Применение фиброволокна выполняется по определенной схеме. Если раствор готовят в бетономешалке, то добавка вводится за несколько минут до готовности. При ручном замесе компонент добавляют к сухим ингредиентам и доводят смесь до однородности. После этого начинают вливать воду небольшими порциями. Для качественной стяжки достаточно 900 грамм добавки на один кубический метр готового раствора. Несмотря на высокую стоимость фиброволокна, его добавление существенно повышает теплоотдачу поверхности.

Делаем водяной теплый пол

Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.

Подготовка чернового пола

Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.

Укладка утеплителя

Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.

Сверление отверстий для «грибков»

Плиты утеплителя крепятся к полу

Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.

Соединение полотен армирующей сетки

Сверление отверстий под крепежи

Фиксация армирующей сетки

Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.

Установленный коллектор теплого пола

Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.

Компенсационная лента

Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.

Укладка труб для контура теплого пола

Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.

Подключение труб к коллектору

Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня

Установлены маяки

Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.

Заливается стяжка

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

  • Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
  • Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

  • трубы сечением 16-25 мм из пластика, металлокерамики или меди;
  • коллектор под расчетное число выходов;
  • пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
  • полиэтиленовую пленку;
  • соединительные фитинги;
  • армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
  • хомуты для крепления труб к основанию;
  • демпферную ленту;
  • цемент, лучше всего выбирать марку М500;
  • песок карьерный;
  • направляющие для маяков;
  • фиброволокно;
  • пластификатор для бетона.

Для работы потребуются следующие инструменты:

  • емкость для приготовления смеси;
  • ручной миксер;
  • лазерный уровень;
  • правило;
  • строительный нож;
  • измерительная рулетка;
  • плоскогубцы;
  • клей ПВА;
  • мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

  • До начала работ необходимо освободить поверхность от пыли и грязи.
  • В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

  • На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
  • Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

  • На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
  • Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

  • Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
  • Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

  • В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
  • Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Функции и особенности стяжки по теплому полу

Стяжка для теплого пола имеет многочисленные функции, среди которых особенно выделяют:

  1. Полная защита системы обогрева от различного рода воздействий, которые могут привести к порче конструкции.
  2. Правильное распределение выделяемого тепла по поверхности, а также повышение эффективности обогрева всего помещения.
  3. Получение нужного по уровню основания для укладки декоративных облицовочных материалов.
  4. Отсутствие необходимости использования громоздких элементов обогрева, которые значительно сокращают площадь объекта или портят внешний вид.

Разновидности составов для укладки системы

Для монтажа теплого пола в стяжку используются различные виды составов, которые применяются в разных ситуациях, исходя из их особенностей.

Наиболее популярные варианты:

  • Бетон с добавлением наполнителя мелкой фракции. Такое решение подходит для устройства чернового пола или для заливки тепловых систем на водном обогреве.
  • Цементно-песчаные составы. Именно они позволяют укладывать электрический теплый пол. Для придания раствору дополнительных свойств добавляются специальные пластификаторы.
  • Смеси с эффектом самовыравнивания. Используются для получения тонкого покрытия, что необходимо при небольшой высоте помещения, а также при устройстве стяжки на достаточно ровном основании.
  • Для упрощения процесса была разработана специальная продукция для теплого пола. Такие смеси обладают всеми необходимыми характеристиками и качествами.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

  1. Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик. Укладка нагревательных матов Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

О толщине стяжки в общих чертах

Какого-либо универсального ответа на вопрос об оптимальной толщине слоя стяжки нет. Этот момент во многом зависит от следующих показателей:

  • типа грунта, в случае монтажа водяного теплого пола в частном доме при заливке общего бетонного слоя;
  • особенностей конфигурации помещения;
  • назначения обустраиваемой комнаты.

Вышеприведенные пункты являются основными. Помимо них существует ряд других нюансов, к примеру, марка цемента или самовыравнивающейся смеси, характеристики арматуры и армирующей сетки и т.д.

Вид и толщина стяжки зависят от многих факторов

Условно можно выделить 3 главные разновидности стяжки водяного теплого пола. Информация приведена в таблице.

Таблица. Типы стяжки для водяного теплого пола

Показатель Значения Примечания
Минимальная толщина Порядка 2 см Обустраивается с применением готовых самовыравнивающихся смесей. Армирование не выполняется.
Средняя толщина Порядка 7 см Используется армирующая сетка либо тонкие арматурные прутки.
Максимальная толщина Порядка 15-17 см Монолитная система с армированием. Применяется в случае обустройства целостной опорной системы, одновременно являющейся частью фундамента дома и полом.

На толщину слоя влияют и характеристики материалов, входящих в состав смеси. К примеру, толщина стяжки с использованием щебенки не может соответствовать приведенным выше минимальным показателям, т.к. фракция элементов делает это невозможным.

Наряду с этим, в продаже доступен большой выбор готовых самовыравнивающихся смесей, технология обустройства которых не требует заливки слишком толстого слоя. Такие составы применяются для выравнивания поверхности непосредственно перед укладкой финишного материала.

Самонивелирующийся наливной пол прекрасно совместим с трубами водяного теплого пола

В целом же слой должен иметь такую толщину, чтобы элементы системы обогрева полностью покрывались заливкой. Ввиду того что максимальный диаметр труб, из которых собирается система теплого пола, не превышает 2,5 см, можно утверждать, что стяжки толщиной порядка 5-7 см в большинстве случаев будет достаточно.

Однако, наряду с вышеизложенной информацией, нужно учитывать, что при использовании рассматриваемой системы выделяется тепло, под воздействием которого бетонная часть «пирога», а вместе с ней и финишное покрытие будут расширяться. Нужно сделать стяжку такой толщины, чтобы материал финишного покрытия был подвержен температурным деформациям в наименьшей степени, но, при этом, сохранялись оптимальные показатели теплопроводности.

Нужно сделать стяжку такой толщины, чтобы материал финишного покрытия был подвержен температурным деформациям в наименьшей степени, но, при этом, сохранялись оптимальные показатели теплопроводности

Слишком толстую стяжку поверх водяного теплого пола специалисты заливать не рекомендуют. При этом имеется в виду, что над трубами должно быть не более 4-5 см бетонной смеси

Важно понимать: чем толще будет заливка, тем больше энергии будет затрачиваться системой и тем труднее будет пользователю контролировать интенсивность обогрева

Что такое стяжка и для чего она нужна

Согласно СНиП 2.03.13-88, стяжка — это специальный слой, который соединяет черновое основание пола с финишным напольным покрытием. Основным предназначением стяжки является:

  • выравнивание поверхности
  • скрытие инженерных коммуникаций
  • придание жесткости полу

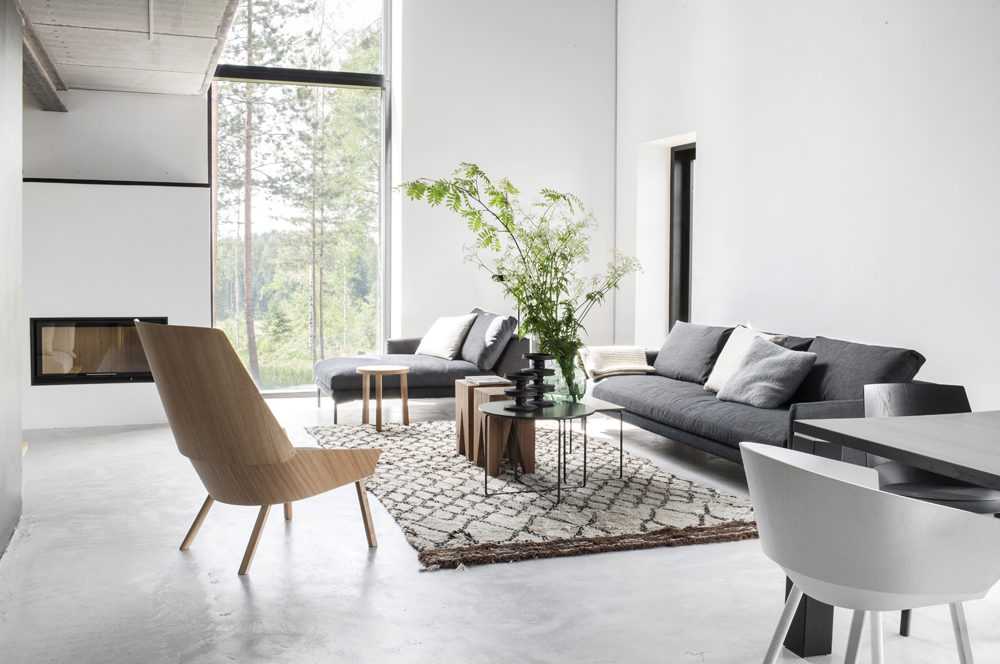

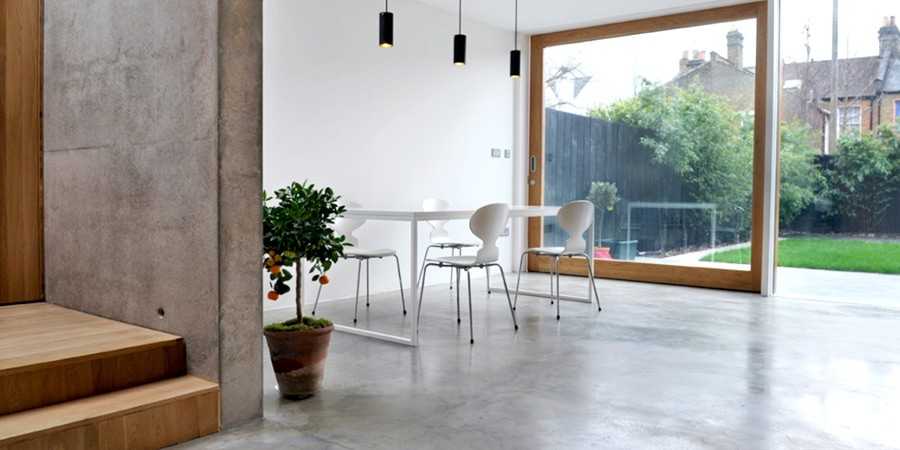

  • в некоторых случаях стяжка может выступать финишным покрытием. Например в помещениях технического назначения.

С помощью стяжки также можно поднять уровень полов до нужного. От того, насколько грамотно будет сделана стяжка зависит долговечность вашего пола. В зависимости от ситуаций, стяжки могут различаться:

  1. Мокрая стяжка
  2. Полусухая стяжка
  3. Сухая
  4. Самовыравнивающаяся стяжка (наливные полы)

В строительном своде правил рассмотрен каждый случай с указанием минимальной  и максимальной толщины.

Правила и нормы изготовления плавающей стяжки

Чтобы стяжка, изготовленная плавающим методом, прослужила как можно дольше, необходимо при ее изготовлении придерживаться определенных правил, пренебрежение которыми приведет к скорому разрушению конструкции:

  1. Существуют параметры допустимо толщины стяжки, изготовленной из бетонной или любой другой строительной смеси, предназначенной для этих целей. При использовании облегченной строительной смеси на цементной основе толщина стяжки должна быть не меньше 7 см, а на основе классических компонентов – цемента и песка, толщина стяжки должна быть не меньше 5 см.
  2. Готовые строительные смеси содержат в своем составе пластификаторы, которые положительно влияют на увеличение прочности монолита. В этом случае (на упаковке производитель указывает допустимые параметры) толщина стяжки может составлять 4,5 см. Меньшее значение не допустимо – такая стяжка будет иметь крайне непродолжительный срок службы.
  3. Заливка плавающей стяжки производится по основанию, имеющему равномерную прочность и поверхность. При наличии значительных повреждений перед заливкой стяжки выполняют локальный ремонт поверхности. Если основание представляет собой железобетонную плиту перекрытия, то выполняют черновое выравнивание. При деревянном основании выравнивание можно произвести за счет настила фанеры.

Изготовление стяжки

Армирования: основные правила

При изготовлении стяжки не достаточно просто уложить армирующую сетку под раствор. Чтобы она работала необходимо соблюсти следующие правила:

  1. Если стяжка по толщине составляет не более 4,5 см, то сетка в теле массива располагается посередине.
  2. Нижний горизонт укладки раствора и армирующая сетка должны располагаться на расстоянии не меньше 1 см друг от друга при устройстве системы «теплый пол», для этого может потребоваться увеличить толщину заливаемого слоя.
  3. При большой толщине стяжки в помещениях с высокой нагрузкой сетка внутри монолита должна располагаться на высоте равной 1/3 от толщины раствора.

Армирование стяжки

Как повысить звуко- и теплоизоляционные свойства пола при помощи стяжки

При устройстве плавающей стяжки в качестве основы, которая заливается раствором, применяют разные материалы, улучшающие характеристики помещения – повышающие теплоизоляцию и снижающие шум.

Схема устройства конструкции плавающего пола с применением гидро- звукоизоляционных материалов

Роль цементно-песчаного слоя, помимо создания прочного, ровного основания под финишный материал заключается также в способности конструкции гасить низкочастотный шум, возникающий при вибрации. Для улучшения эксплуатационных показателей помещения, стяжку укладывают на следующие материалы:

  1. Вспененный пенополиуретан в листах или пенопласт, которые способны гасить шумы и повышать теплоизоляцию в помещении.
  2. На утеплители в виде минеральной ваты и другие, схожие по уровню жесткости, покрытия.
  3. На плотный базальтовый утеплитель.

Звукоизолирующие конструкции

Все перечисленные материалы обладают способностью обеспечить в помещении одновременно тепловую и звуковую защиту.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

  1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
  2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
  3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
  4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

  1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
  2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
  3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: «Как сделать теплый пол в каркасном доме, какой вариант выбрать»). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

На деревянные полы

Чтобы произвести заливку в деревянном доме, нужно выполнить следующие действия:

  1. Внимательно осмотреть покрытие (повреждённые лаги заменить, а отчасти разрушившиеся – перевернуть);
  2. Добавить опорные брусья (если лаги устанавливаются с шагом от 40 см);
  3. Утопить шляпки гвоздей в досках на 2-3 мм (иначе они потом порвут изолирующую плёнку);
  4. Заделать щели на стыке между стенами и полом тонкими досками (их снимают после заливки, что обеспечивает вентиляцию основания и не позволяет ему гнить);
  5. Ликвидировать глубокие и мелкие трещины;
  6. Убрать мусор и пыль, при необходимости отшлифовать основу;
  7. Произвести грунтовку деревянных поверхностей (это обеспечит их влагостойкость);
  8. Покрыть низ стены демпферной лентой (толщиной 10-20 мм и толщиной в 2-3 раза больше стяжки), чтобы отсечь её поверхность от цемента;
  9. Обеспечить гидроизоляцию основы с помощью неповреждённой плёнки из полиэтилена (её отдельные части укладываются внахлёст на 10 см, заход на стены – 20 см, все разрывы и проколы – проклеить скотчем).

Вариант устройства ТП по деревянным лагам

Что такое плавающая стяжка и в чем ее особенности

Существует несколько типов конструкций, которые можно назвать «плавающим полом» и каждая из них имеет общую черту – отсутствие жесткой связки с основанием и стенами. Благодаря тому, что пирог плавающей стяжки является многослойным, в помещении обеспечивается необходимая звуко- и теплоизоляция.

Стяжка не может быть меньше установленной нормами толщины, иначе пострадают ее эксплуатационные свойства

Цементно-песчаная стяжка, уложенная плавающим способом, позволяет снизить расход раствора и уменьшить нагрузку на перекрытие, благодаря уменьшению объема расходуемой смеси. При помощи утеплителя в помещении формируется некоторое подобие чаши, в которую заливается раствор. Таким способом достигается снижение передачи ограждающим конструкциям тепла и вибрации.

Основные слои плавающей стяжки

Утеплителем в конструкции плавающей стяжки является плиты экструдированного пенополистирола или минеральной ваты. По периметру помещения вдоль стен фиксируют шумоизляционный демпферный материал, специально предназначенный для этих целей – «Изолон ППЭ», «Шуманет» и другие.

Особенности устройства плавающей стяжки сухим методом

Варианты устройства плавающей стяжки

С помощью плавающей стяжки создается независимая конструкция, отличающаяся физическими свойствами от основного строения или перекрытия. Так, стяжка, устроенная таким методом отличается температурным расширением и уровнем деформации при нагрузке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Золотые руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
