Теплые водяные полы на деревянный пол: особенности укладки системы на деревянное основание

Особенности пола с подогревом в деревянном доме

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Умный дом отопительная схема и системы контроля, фото и видео

Умное здание под собой предполагает ресурсоэффективное офисное или торговое построение, которое практично и правильно расходует все применяемые источники жизненного благоустройства. Умный дом – теплоснабжение, электрическая энергия и другое, а еще умеренная действие на внешнюю среду.

Говоря иначе, здание такого типа отличается идеальным производством, хранением и управлением энергетикой в бытовом проекте. На сегодняшний день ресурсоэффективными домами могут являться не одни лишь загородные дома, дома за границами города или оборудованные дачи, но еще и традиционные квартиры.

Вид системы умный дом

В условиях резких передов температуры на протяжении круглого года вопрос теплоснабжения жилищных помещений довольно важен. Ольшинство жильцов жалуются, что во время холодов, отопительные батареи дают очень мало тепла, а когда приходит жара — они топят на всю катушку. В конце концов происходит так, что люди переплачивают за то, в чем они не нуждаются. Если же ваша отопительная система в порядке, зато вы не с чужих слов знакомы с данным не очень приятным феноменом, то вам будет не лишне узнать про то, как может быть обустроена отопительная система в умном доме.

Специфики умного теплоснабжения

Само понятие умного дома относительно теплоснабжения, предполагает уютное проживание человека в стабильно теплом помещении с небольшими ценовыми расходами. Значит, что и система отопления должна быть устроена так, чтобы не появилось надобности еще раз оплачивать за то, чем не пользуешься. Однако для всякого обустройства, особенно выгодного теплоснабжения и ресурсоэффективного, как раз и нужно материально вложиться — но все таки необходимо не забывать, что такое решение очень скоро оправдается сполна!

Итак, применение автоматики для работы системы обогрева умного дома — это базисный принцип для создания уютных условий проживания, а еще для экономии топлива при условиях, что сама автоматика наряду с компонентами регулирования правильно подобраны и употреблены. Аналогичное может существовать при совместной продуктивной деятельности отопительного котла с руководящим центром: при помощи интерфейса связи и инструментария безопасности котла как раз и реализовывается теплоснабжение.

Отопительная схема для умного дома

Система сама изменяет температуру теплоснабжения, смотря на показатели со специализированных датчиков в помещении.

В особенности, этот вариант подойдет для дома загородного. Оптимальным решением тут считается температурная регулировка носителя тепла обогревания.

Перспективное направление в организации

С другой стороны, существует очень много других способов организации в умном доме теплоснабжения. Например, система может быть зависима от погоды за окном. Такой подход предполагает наличие не только датчика, рассчитанного на измерение температуры конкретно в помещении, но еще и датчика, ориентированного на показатели внешней температуры. Для точного поддержания работы подобного обогревания лучше всего применять два внешних измерителя.

Схема контрольного управления

Рабочим принципом соответствующего контроллера считается кривая зависимости температуры носителя тепла от погоды. Другими словами, когда за окном приходит холод, вода в системе нагревается, а при жаре с наружной стороны – стынет. Отметка в +20 по шкале Цельсия может быть взята в качестве базисной точки для носителя тепла, так что при ней температура системы образно говоря приравнивается к внешней, а лишний выход тепла и обогрев помещений заканчивается.

Чтобы приблизить уровень комфортабельного теплоснабжения в умном доме, возможно настроить обогрев так, чтобы температура квартиры имела местные характеристики. Говоря иначе, в индивидуальных местах она может корректироваться в отношении к заданной по внешнему датчику. Если в одной из комнат находится множество людей, которые по настоящим причинам греют помещение, система может подсчитать увеличение температуры в данной зоне, сопоставить ее с установленной на погодном регуляторе, а потом уже разделить тепло по квартире относительно корректировки показателей в этой комнате.

Подобным образом, предоставленное обустройство системы отопления в умном здании можно с решительностью назвать многообещающим направлением создания комфорта у Вас в доме и также уменьшения денежных затрат на оплату теплоснабжения.

Не узнали ответ на собственный вопрос? Спросите нашего эксперта: Спросить

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

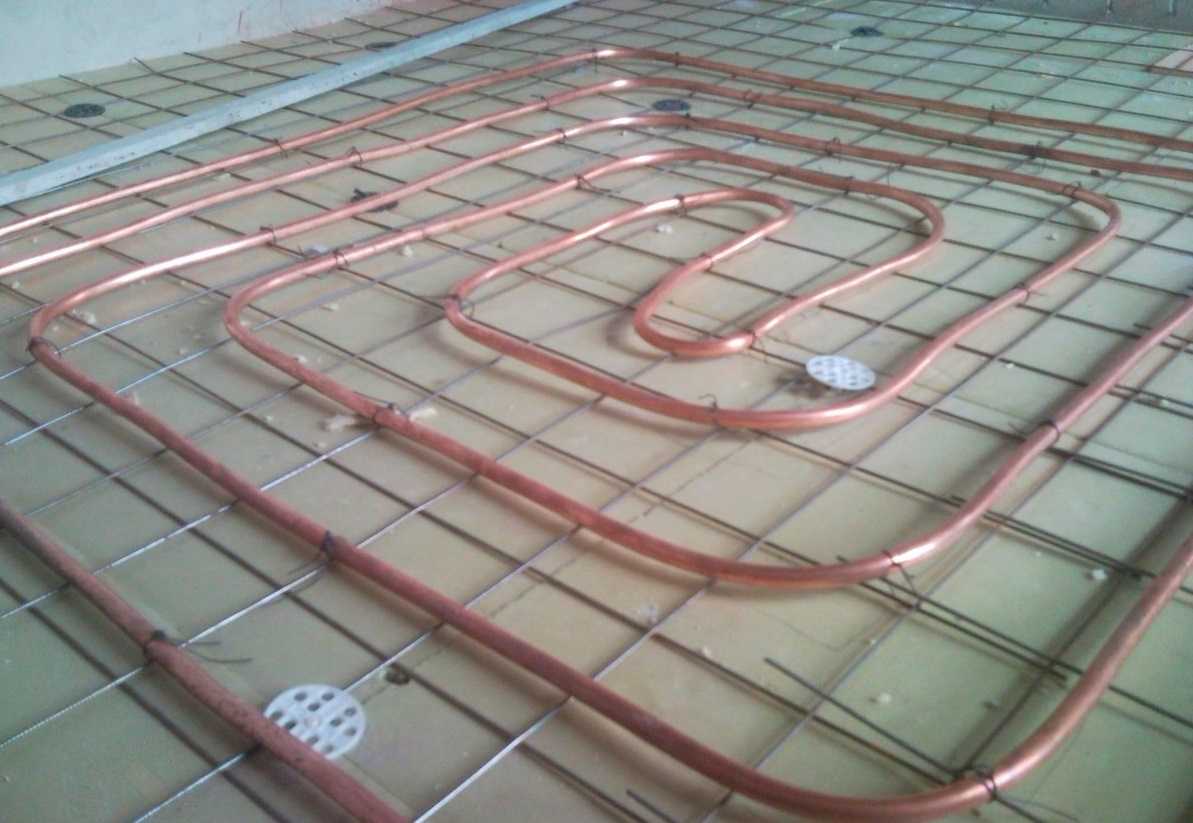

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения. При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Монтаж водяного тёплого пола без стяжки

Самый распространённый метод, как сделать водяные тёплые полы в частном доме с деревянными перекрытиями является настильный — без стяжки. Суть заключается в прокладывание труб между лагами или на черновые доски.

Прежде, чем приступать к работе, нужно подготовить инструмент и купить материал. Помимо этого, следует подготовить схему укладки контура: «улитка» или «змейка».

Если вы решили сделать теплые водяные полы своими руками в частном доме в стяжку – смотрите данную статью, в ней вы найдете пошаговый монтаж как произвести укладку самостоятельно.

Подготовка основания

Особенность монтаж тёплого водяного пола в доме с деревянными перекрытиями, который эксплуатировался длительное время, заключается в проведения оценки состояния перекрытий. Если строение новое, то данные действия не потребуются.

Оценка состоит в осмотре:

• балок — определить степень прочности;
• пола — на наличие щелей;
• основания — для выявления перепадов (допустимы не более 3 мм).

При необходимости нужно заменить прогнившие балки, просушить древесину, выровнять неровности на поверхности и заделать трещины герметиком. Затем, обработать деревянный пол антисептическим средством.

Если основание себя изжило, то его нужно демонтировать и соорудить новое.

Монтаж чернового пола

На подготовленное, ровное основание монтируется черновой пол из дерева любого вида, главное, не допустить образования щелей. Доски должны иметь толщину 20 мм, они фиксируются к основе при помощи саморезов.

Укладка гидроизоляционного материала

На пол расстилается гидропароизоляционная плёнка, обычная полиэтиленовая не подойдёт, так как будет образовываться конденсат.

Изделие укладывается мембранной стороной вниз, с нахлёстом одного полотна на другое — 10 см, и соединяется между собой с помощью двухстороннего скотча.

Монтаж лаг

Процесс установки следует начинать с закрепления уголков. Они фиксируются на противоположные стены с шагом 60 см. На уголки устанавливаются лаги, и выравниваются по горизонтали, параллельно фальшполу.

Установка теплоизоляции

В качестве теплоизоляционного материала можно использовать минеральную вату в плитах или базальтовый утеплитель. В процессе укладки, нельзя допускать деформацию плит, иначе они частично потеряют свои теплозащитные свойства. Материал укладывается между лагами, слоем 10 см.

Монтаж гидроизоляции

Монтируется второй слой гидроизоляции. Полиэтиленовую плёнку следует стелить по лагам в натяжку, она не должна провисать, и крепится степлером к деревянным балкам.

Смотреть видео

Подготовка подложки под трубы

Поперёк лаг прибиваются рейки толщиной 2 см, с отступом от стен 30 мм. Между ними должны быть пазы, размер их зависит от шага укладки труб, стандартный — 20 мм.  В данные пазы устанавливаются металлические пластины, в которые будут монтироваться водяные нагревательные элементы.

Возможно, заменить алюминиевые пластины на фольгу, которой следует обматывать трубы, прежде чем укладывать их в пазы. Один конец фольги нужно зафиксировать степлером к рейкам.

Установка контура

В канавки, на вмонтированный отражающий профиль, кладутся трубы греющего контура. Для осуществления поворота трубы, необходимо сделать укорачивание доски с торца на этом участке на 10 — 15 см.

Подключение

Есть несколько способов подключить водяной контур. Самый простой — через краны к центральному отоплению, это позволить осуществлять управление в ручную. Для подключения к домашней системе отопления, требуется установить насос.

Укладка подложки для финишного покрытия

В качестве настила могут применять гипсоволоконные плиты или листы ДСП. Они должны полностью закрывать нагревательные элементы, которые хорошо утоплены в пазах.

Установка напольного покрытия

Завершающим слоем «пирога» укладывается запланированное напольное покрытие, это может быть плитка, линолеум, ламинат. Главное, чтобы оно сочеталось с тёплыми устройствами.

На этом, процесс установки водяного тёплого пола на деревянные перекрытия без стяжки завершён. Несмотря на трудоёмкость данного метода, он пользуется популярность, так как менее грязный и пыльный, и не создаёт такой нагрузки на перекрытия.

Утеплители системы

Видео описание

Сооружение теплого пола нуждается в использовании утеплителя. Специалисты не рекомендуют выбирать пенопласт. Ведь он напрямую контактирует с теплым полом, температура которого может достигать 70 °C. При этом пенопласт быстро стареет и выделяет токсичный газ

Лучше обратите внимание на перлит и эковату, закладывая их между балками

Видео описание

Точно ответить на этот вопрос никто не может

Если вас интересует экономия сооружения конструкции (стоимость материалов и выполнения работ), то лучше обратить внимание на электрический пол. Если же сравнить стоимость энергоносителя, то лучше обратить внимание на устройство теплых полов водяных в частном доме

Вывод

Помните, сооружение качественного и эффективного теплого пола любого типа должны проводить высококвалифицированные специалисты. При этом следует использовать качественное оборудование. Не экономьте на материалах, ведь при обнаружении протечки вам необходимо будет вскрывать пол и полностью менять трубопровод или ремонтировать электрокабель.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

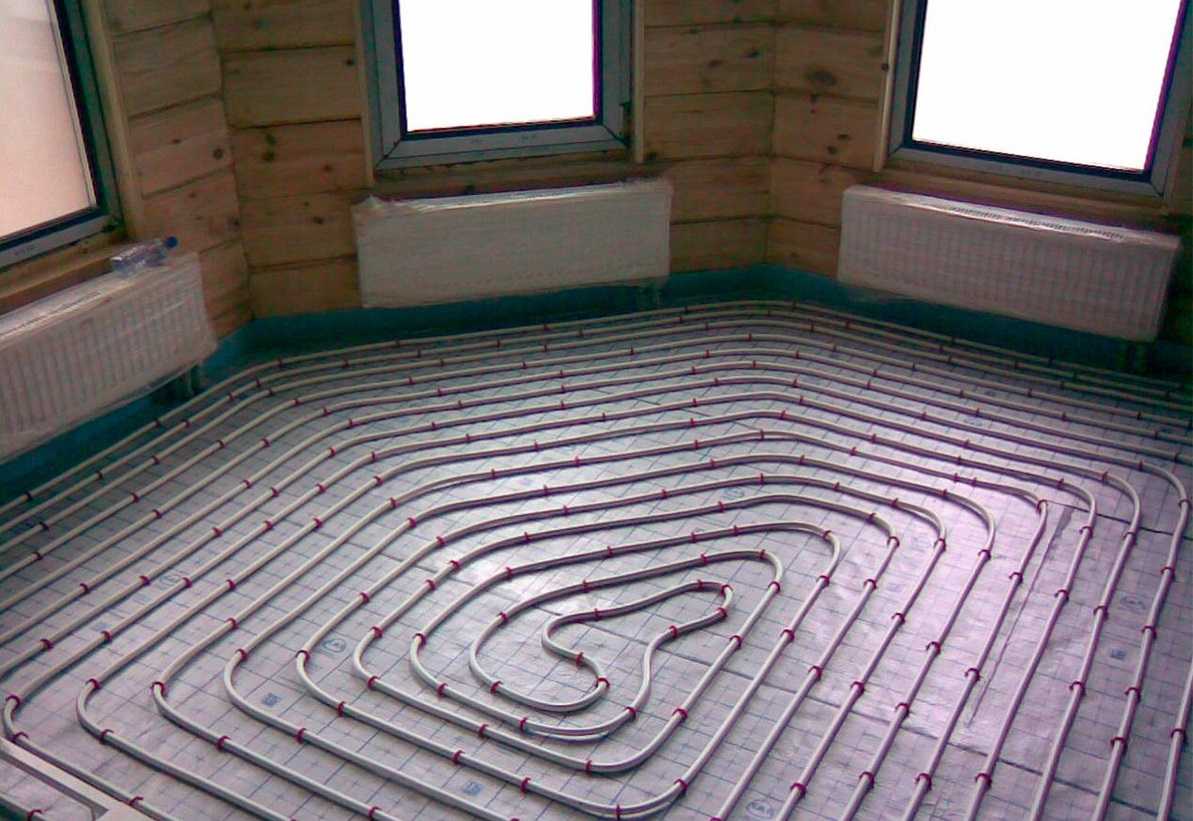

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Трубы отопления в выбранных пазах

Этот способ подойдет в случае, если в помещении имеется хорошо утепленный, качественный деревянный пол, но нет возможности или желания поднимать его уровень на высоту более 1 см.

Перед тем, как приступить к работе по монтажу теплого пола, необходимо сделать расчет его тепловой мощности исходя из теплопотерь и площади данного помещения, в результате которого мы узнаем длину и диаметр труб, которые для этого понадобятся. Сделать это можно самостоятельно, используя калькуляторы, которые легко найти в интернете или обратиться за помощью к специалисту. Здесь мы этот вопрос рассматривать не будем, а рассмотрим только технологию монтажа теплого пола.

Зная размеры помещения, а также необходимую общую длину и диаметр труб, составляем схему их укладки. Переносим схему из бумаги в натуру – на поверхность пола и размечаем трассы пазов под трубы. Их размеры должны быть несколько больше диаметра труб. Например, для труб, наружным диаметром 16-17 мм, подойдут пазы 20х20 мм. Их можно выбрать с помощью электроинструмента (фрезы) или вручную. Но второй вариант требует довольно много времени и труда.

Пазы под трубы теплого пола

Когда пазы будут готовы, можно приступать к укладке труб теплого пола. Но для того, чтобы тепло теплоносителя было направлено только вверх, для обогрева помещения, их необходимо укладывать на материал, который будет отражать тепловое излучение. Это могут быть специальные металлические пластины или обычная фольга. Последняя является более дешевым вариантом, но требует большей аккуратности при работе. После укладки в паз, края фольги можно прикрепить к доскам основания с помощью степлера.

Труба уложенная в паз на фольгу

Трубы отопления укладываются в пазах поверх теплоотражателя и крепятся там с помощью металлических пластин. При этом поверхность основания для напольного покрытия должна оставаться ровной, с перепадами не более 2 мм, для того чтобы не возникло проблем при его монтаже. Лучшим вариантом такого покрытия, в данном случае, является ламинат. После окончания монтажа теплого пола, по поверхности просто раскатывается подложка, а сверху укладывается сам ламинат.

Трубы теплого пола, уложенные в пазы и на теплоотражающие пластины

Укладка ламината на водяной теплый пол по подложке

Преимущества этого способа:

• Требует минимального количества материалов – нет необходимости в дополнительном объеме древесины ( лаг, досок) или утеплителя;
• Уровень пола поднимается на минимальную высоту – только на толщину напольного покрытия.

Недостатки:

• Деревянный пол должен быть довольно хорошо утепленным;
• Необходимость выборки пазов в досках, что требует наличия специального инструмента и навыков работы с ним.

Подготовка к монтажу

При монтаже на грунт на предварительном этапе заливают черновую стяжку. Насыпают песчано-гравийную подушку, кладут на нее гидроизоляцию (полиэтилен или рубероид), заливают раствор, выравнивают и дожидаются схватывания бетона.

При монтаже без стяжки снимают напольное покрытие. Если пол в порядке и под ним есть слой утеплителя, с которым тоже все в порядке, можно начинать монтаж.

1. Кладут гидроизолирующую пленку.
2. Плиты утеплителя устанавливают между лагами плотно враспор.
3. Сверху – пароизолирующая пленка с низкой паропроницаемостью или полиэтилен, кашированный фольгой. Фольгированную пленку кладут наверх отражающей поверхностью, пароизоляционную – шершавой стороной (отводящей).
4. Сверху устанавливают либо листы ДСП с уже готовыми пазами для труб, либо кладут влагостойкую фанеру, которая будет основанием для монтажа пенополистирольных матов.

Читайте, что такое опорно — столбчатый фундамент.

Не знаете как сделать фундамент из пластиковых труб своими руками?

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Балки

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

№	Длина пролёта (мм)	Поперечное сечение балки (мм)
1	2000	75×150
2	2500	100×150
3	3000	100×175
4	3500	125×175
5	4000	125×200
6	4500	150×200
7	5000	150×225

Впрочем, при отсутствии бруса и малых значениях предполагаемых нагрузок на перекрытие, вполне можно использовать сколоченные попарно и поставленные на ребро доски толщиной 50 или 40 мм. Этот вариант подойдёт для устройства полов на чердаке или в небольшом дачном домике.

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

Настил

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал

При закупке саморезов и гвоздей следует уделять внимание их длине

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Схемы подключения в квартирах

Какой выход из ситуации?

В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.
