Материалы для каркаса
Для человека, который впервые столкнулся с монтажом обрешетки под гипсокартон, тяжело определить, что нужно для работы и в каком количестве закупать материалы. На самом деле это простая задача, поскольку лучше всего купить все детали, изготовленные из металла:
- Направляющие. Их обозначают сочетанием букв UD или ПН. Их устанавливают, как основу для всего каркаса.
- Стоечные. Их маркируют аббревиатурой CW или ПС. Они служат стойками, которые устанавливаются перпендикулярно напольному покрытию и подсоединяются к направляющим. К каркасу крепятся листы гипсокартона, скрывая все недостатки стен.
- Потолочные. Подписаны они как СD или ПП. Недостатки на потолке скрываются аналогично настенным.
Существуют еще профили для каркаса углов и арок, которые применяют строго по назначению.
Чтобы закрепить сетку из профиля на поверхности, понадобится использовать специальные крепежные элементы:
При необходимости удлинения профиля потребуется воспользоваться соединителем. Чтобы усилить место, где пересекаются металлопрофили, используют так называемые «крабы». Для потолочных каркасов понадобится воспользоваться двухуровневым «крабом».
Монтаж подвесовИсточник saucyintruder.org
- Чтобы конструкция надежно держалась на поверхности, используют прямые и анкерные подвесы. Эти элементы идеально выравнивают поверхность.
- Все элементы каркаса крепятся к поверхностям дюбелями.
- Между собой металлические детали соединяют саморезами. Обшивается каркас гипсокартоном, фиксируя его тоже саморезами.
Потолочный короб на кухне
Короб с подсветкой на кухне обеспечит грамотное освещение рабочей зоны. Изготовить его несложно, но стоимость конструкции при этом увеличится. Особо хорошо будет смотреться прямоугольная, квадратная или в форме купола конструкция там, где находится вытяжка. Она благополучно скроет все коммуникации, примыкающие к ней. Но прежде чем изготавливать короб, необходимо провести следующую работу:
- Приготовить крепления к вентиляционному каналу и покрыть гофрой все детали.
- Скрупулёзно покрасить и загрунтовать трубы во избежание коррозии.
- Обработать монтажной пеной небрежные проёмы около труб.
Последовательность работ схожа с предыдущей, только ещё в конструкции размещают электрические провода и выполняют отверстия для светильников, которые подключаются после финишной отделки.
Процесс монтажа потолочного короба на кухне
Своеобразный короб на кухню из гипсокартона будет смотреться оригинально и позволит грамотно всесторонне осветить помещение.
Отделка
Работы по отделке фигурных коробов, конструкций прямоугольной формы, а также парящего потолка из ГКЛ начинают с покрытия всей поверхности грунтовкой. После ее высыхания наступает очередь начальной шпаклевки. Нанесение шпаклевки является ответственным процессом. Некорректная отделка подпортит общий эффект внешнего облика сооружения. Для качественного проведения работ специалисты применяют два шпателя: вспомогательный и рабочий. Вспомогательным наносят шпаклевку, рабочим равномерно ее распределяют по поверхности.
Углы навесного короба закрывают перфорированным уголком, зафиксированным на стартовую шпаклевку. Нужно придавливать деталь, чтобы обеспечить тесное примыкание к коробу. После выведения углов стыковочные швы проклеивают сеткой и заполняют шпаклевочным материалом. Когда просохнут стыки, шпаклюют всю конструкцию. Когда шпаклевка просохнет, обрабатывают короб при помощи наждачной бумаги до получения безупречно ровной поверхности.
Монтаж короба с подсветкой
Сборка короба проходит по такой же схеме, что описана выше. Но есть некоторые детали, которые следует учесть. Необходимо сделать стойки-подвесы из потолочного профиля. Для этой цели следует нарезать профиль, размером равным высоте короба. С одной стороны сделайте надрезы по сгибам, высотой 40–50 мм и загните внутрь заднюю стенку. Количество таких заготовок должно быть рассчитано так, чтобы они были установлены каждые 60 см по длине всего короба. Приготовленную стойку-подвес вставьте необрезанной стороной в направляющий профиль на потолке и прикрепите его саморезом.
Теперь необходимо сделать заготовку из потолочного профиля. Из него нарезаете профиль по длине, равной нижней части короба. Учтите тот факт, что нижняя длина будет отличаться от верхней, так как внизу должна быть полочка для установки подсветки. То есть длина отрезка профиля должна быть больше на 5 см от длины нижней части короба. Этого расстояния вполне хватит для того, чтобы там расположить светодиодную ленту. Одним концом вставляете заготовку в направляющий профиль на стене полочками вверх и фиксируете саморезами. Другой конец скрепляется со стойкой-подвесом
При этом важно выдержать угол 90°
Изготовление каркаса
В результате получится короб с выступающим профилем. Выступающие отрезки следует заглушить. Для этого вставляете на них нарезанные куски профиля, соответствующей длины. Это будет служить основой для крепления полоски гипсокартона, а сверху будет монтироваться светодиодная лента.
Теперь можно обшить короб. В завершение остается соорудить подсветку. Для этого необходимо предварительно приобрести:
- Блок питания мощностью в 220 В для светодиодной ленты 12 В.
- Светодиодную ленту, которая может быть одного цвета или меняющей цвет.
Выбор мощности ленты
Чтобы выбрать соответствующий блок питания, необходимо определить мощность светодиодной ленты. Для этого нужно измерить периметр всей ниши и умножить полученную цифру на мощность погонного метра ленты. Но это еще не все, так как следует учесть такие нюансы:
- Не рекомендуется подключать ленту к блоку питания последовательно, так как последующий отрезок ленты будет светить слабее.
- Если мощность блока слишком большая, то это значительно отражается на его размерах. Поэтому при обустройстве каркаса учитывайте это. Существует другой вариант, например, приобрести блок питания для каждого отрезка ленты, он имеет небольшие габариты.
Как делать короб из гипсокартона. Пошаговый алгоритм
Установка направляющих
Короб из профиля для гипсокартона собирается после отбивки линий шнурами или разметки, по ним крепятся направляющие из UD-профиля, подрезанного по размеру. Крепление делают с помощью дюбель-гвоздей или дюбелей с саморезом. Шаг должен составлять не более 300 миллиметров
Нужно использовать специальные металлические дюбеля («крокодилы»).
Если у вас под рукой нет необходимых инструментов, некоторые из них можно заменить. Например ножницы по металлу — пилой, а шуруповерт — дрелью на низких оборотах
Также нужно собрать так называемую полку – одну или несколько. Это конструкция из направляющих, которая обеспечит крепление CD-профиля на ребрах схождения граней короба.
Для этого на одну боковую сторону UD-профиля крепят другой такой же. Крепление обеспечивают за счет саморезов (пресс-шайб). Для ровного соединения граней полки сначала крепят друг к другу концы, а потом середину.
После сборки полученную конструкцию закрепляют в направляющих, прикрепленных к поверхностям стен, потолка или пола. При этом, если полка очень длинная, сразу же вставляют перемычку из CD-профиля.
Монтаж перемычек
Перемычки изготавливают по размеру из CD-профиля. Они вставляются в направляющие с частотой около 400 миллиметров. Если это потолочный короб, то сразу нужно отметить их нахождение для того, чтобы не возникло проблем с вырезанием проемов для системы освещения или вентиляции.
Перемычки закрепляются к направляющим с помощью «блошек» и шуруповерта.
После сборки всего каркаса нужно проверить его геометрическую точность, чтобы короб не испортил неровными ребрами смонтированный на него гипсокартон. Для этого к направляющим прикладывается уровень, если есть неровности, то стойка оттягивается и крепится саморезом к поверхности.
Жесткость и прочность всей конструкции будет зависеть от количества точек крепления, но не нужно излишне усердствовать, шага в 300 – 400 миллиметров будет вполне достаточно.
Крепеж листов гипсокартона
Лист гипсокартона подрезается под нужный размер с помощью канцелярского ножа по разметке с обеих сторон
Листы крепятся к перемычкам и направляющим саморезами, шляпки которых слегка утапливаются в поверхность гипсокартона. В случае сборки потолочного короба шаг между крепежом должен быть меньшим – около 150 миллиметров. Для вертикальной конструкции частота крепления – 250 – 300 миллиметров.
Также не стоит крепить гипсокартон в местах стыков направляющих и перемычек, лучше немного отступить, чтобы саморез не пробивал двойной слой металла.
В случае, если в будущем вам понадобится доступ внутрь короба — сделайте заранее смотровые окна
Если будет нужен доступ внутрь короба, то стоит озаботиться смотровыми окнами.
Конструкция готова, и нужно переходить к следующему этапу – отделке.
Сам процесс сборки не требует никаких специальных навыков и инструментов. Монтировка короба из гипсокартона своими руками несложна и при знании технологических нюансов процесса не займет много времени. Если нет желания делать это самостоятельно, то лучше пригласить квалифицированного специалиста.
Материалы и инструменты
Планируя возведение стены из гипсокартона, нужно правильно подобрать материалы и иметь при себе все необходимые инструменты, чтобы рабочий процесс занимал как можно меньше времени и не отнимал много сил и энергии. Для того чтобы стена была достаточно прочной, для нее возводят каркас из металлического профиля. Для разного назначения существуют и различные профили.
Чаще всего для подобных конструкций используется два варианта:
- Профиль, но который будет крепиться непосредственно сам гипсокартон. Он меньший и условно обозначается как «D».
- Профиль, при помощи которого будет возводиться основной каркас стены. Он должен быть более мощным и большим, условно обозначается как «W».
Для каждого из вышеуказанных профилей есть еще два варианта, один из которых опорный и обозначается как «C», а второй – направляющий и имеет обозначение «U». Направляющий профиль более простой, он имеет вид П-образной конструкции и гладкие стенки. Опорный профиль в него вставляют торцом. Он имеет еще и дополнительное отличие от направляющего в виде ребристости, которая придает большую прочность материалу и не позволяет самопроизвольно гнуться.
В качестве основного несущего элемента каркаса нужно использовать опорный и меньший профиль, к которому и будет крепиться лист гипсокартона. Его размер составляет 60 на 27 миллиметров. В качестве направляющих для закрепления такой конструкции нужно использовать узкий направляющий профиль с размерами 28 на 27 миллиметров. Для того чтобы сформировать каркас стены, нужно взять опорный и большой профиль с размерами 50 на 50, 50 на 75 или 50 на 100 миллиметров. В качестве направляющей для этой конструкции используется направляющий большой профиль с размерами 50 на 40, 75 на 40, 100 на 40.
Есть еще один вариант профиля, который представляет собой более толстый и укрепленный вариант опорного большого профиля. Для постройки простых стен используются только широкие профили, а вот для более сложных конструкций, в которых планируется прокладка каких-либо коммуникаций, необходимо уже использовать и тонкие варианты профилей.
Для того, чтобы профиль можно было соединить в каркас, нужно иметь прямой подвес или воспользоваться универсальным соединителем. Процесс скручивания производится при помощи маленьких саморезов-блошек, у которых на конце есть сверло. Кроме этого, используются специальные саморезы по металлу, которые имеют потайную головку. Чтобы каркас закрепить к стене, не обойтись без пластиковых дюбелей и ударных самоерзов.
Оптимальной толщиной листов гипсокартона для стены считается 12,5 миллиметров. Обязательным элементом должна быть широкая фаска с боку листа. В зависимости от помещения нужно выбирать соответствующий материал – для кухни и ванной необходим влагостойкий лист, а для обычной комнаты подойдет и обычный. Отличительным признаком будет служить цвет – для влагостойких листов он зеленый, для обычных – серый.
Таким образом, обрешетку конструкции из гипсокартона чаще всего делают из металлического профиля, но в некоторых случаях можно использовать и дерево. В зависимости от типа конструкции можно будет выбрать тот или иной материал и подобрать его толщину.
Инструменты, которые понадобятся во время возведения стен из гипсокартонных листов:
- рулетка длиной не менее чем 3 метра;
- уровень на 80 или 120 сантиметров;
- отвесы;
- леска с веревкой;
- сетевой или аккумуляторный шуруповерт, ударная дрель с насадками под саморезы;
- перфоратор;
- ножницы, которыми можно резать металл;
- нож строительный для разрезания листов гипсокартона;
- гипсокартонная терка.
С этим читают
Как сделать перегородку в комнате своими руками
Но на самом деле не все так просто поскольку по законодательству совершать незаконные перепланировки квартир могут повлечь за собой штраф и стать причиной невозможности продать жилье без регистрации соответствующих изменений в правоустанавливающих документах. Выходом из данной ситуации станет создание некапитальных стен, которые в случае совершения сделок с недвижимостью можно будет демонтировать. Следовательно, перед тем как сделать перегородку в комнате нужно правильно проанализировать возможность возникновения проблемных ситуаций.
Типы межкомнатных перегородок
Все алюминиевые офисные перегородки могут изготавливаться из прозрачного или плотного непрозрачного материала либо их комбинации. Если разделяемое помещение не имеет вентиляции или окон для проветривания, то их ставят не по размеру всей стены, а с небольшим пространством в верхней части для поступления воздуха. При необходимости помещения могут звукоизолироваться друг от друга. Толщину стен стараются сделать небольшой, чтобы сохранить большее пространство помещений, но достаточно прочной для обеспечения возможности вешать на неё картины или различные элементы декора.
Конструктивно капитальные стены выполняются из основного стенового материала несущих стен, чтобы обеспечить лучшее крепление и обеспечить однородность. Хотя в некоторых случаях их выполняют из тех стройматериалов, которые наиболее доступны. Некапитальные состоят из каркаса, который крепится к несущим стенам и закрепленного на нем стенового материала. Для этого может использоваться гипсокартон, декоративное стекло, ПВХ или дерево.
Монтаж перегородки
Для создания перегородки требуется выбрать каркас для крепления основного материала к стене. В качестве каркаса подойдут деревянные бруски 50х50 мм или металлопрофиль. Оба материала способны обеспечить надежное крепление, но все-таки более предпочтительным является металл, так как он не подвержен воздействию температуры, влаги и более долговечен. Кроме того, в нем предусмотрены пазы для прокладки проводных коммуникаций.
Монтаж начинается с разметки стен. Сначала устанавливается вертикальная планка на одной из стен в строго вертикальном положении. После этого профиль отрезают болгаркой по высоте и закрепляют на дюбеля или саморезы. Интервал между креплениями делают примерно по 40 см. Затем на полу в строго перпендикулярном направлении определяется положение нижней части каркаса. Ориентиром служит стенка и вертикальный профиль. Затем на потолке аналогично размечается место под крепление верхней части корпуса. Правильность разметки проверяют путем соединения напольной и потолочной части линией с противоположной стороны. Разметка должны находиться в одной плоскости и не иметь перекосов. После этого присоединяют по разметке остальные профиля аналогичным образом. В месте, где должен быть оборудован дверной проход напольная часть профиля срезается.
На втором этапе приступают к монтированию профилей, усиливающих конструкцию. Их устанавливают начиная от дверного прохода в вертикальном направлении через полметра. Над дверным проемом на саморезы прикручивается горизонтальный профиль, на который будет закрепляться дверная коробка либо будет производиться отделка.
На третьем этапе приступают к установке стенового материала. Для стен следует выбирать толстые листы гипсокартона от 12 мм в толщину и желательно влагозащищенные. При обшивке деревом следует брать доски с толщиной от 1 см. Исходя из размеров листов или досок, их стараются монтировать таким образом, чтобы было наименьшее количество остатков и отходов. Первый лист устанавливают от дверного проема и закрепляют вертикально при помощи саморезов. Их вкручивают с небольшим заглублением, не затягивая сильно, так как гипс является прочным, но хрупким. Следующий лист устанавливают встык к предыдущему. Таким образом, закрывают всю площадь перегородки. После готовности одной стороны следует подумать о необходимости установки звукоизоляции. Слой звукоизоляции укладывается в промежутки между вертикальными стойками с плотным контактом с профилем. Далее, производится обшивка гипсокартонными листами.
Заключение
При необходимости разделения пространства в помещениях необходимо знать, как сделать перегородку в комнате. Это позволит создать личное пространство для нескольких членов семьи и более эффективно использовать жилплощадь. Сделать перегородку несложно и весь процесс займет не больше нескольких дней. Следует только правильно разметить поверхности и соблюсти правила монтажа.
Этапы установки каркаса двухуровневого потолка
Стены и потолок размечают согласно плана. Провода электрической проводки необходимо поместить в гофротрубу и рекомендуется как-то закрепить по углам между потолком и стенами.

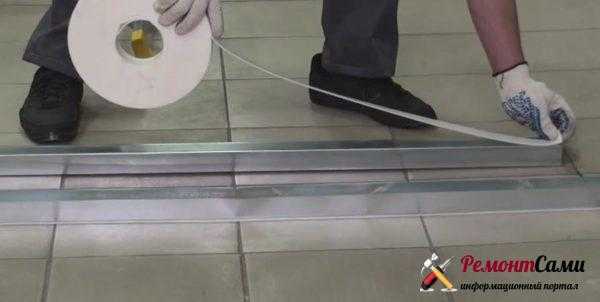

На обратную сторону профилей ПН28*27 приклеивается лента для уплотнения, а далее они прикрепляются по ранее размеченным линиям с помощью дюбель-гвоздей, расстояние меду крепежом 30-40см, к потолку каркас крепится анкер-клинами с шагом 25см, по углам профили вставляют друг в друга и соединяют саморезами.
Таким образом, эти профили обозначают будущие габариты короба. От нижнего края направляющего профиля замеряется расстояние до потолка. Специальными ножницами нарезаются кусочки из профиля ПП60*27, по длине эти кусочки должны быть на 10мм короче, измеренного расстояния. По краям кусочков вырезают боковые полки на 2,5см от краев профиля, из спинки делается язычек. Получились готовые подвесы.

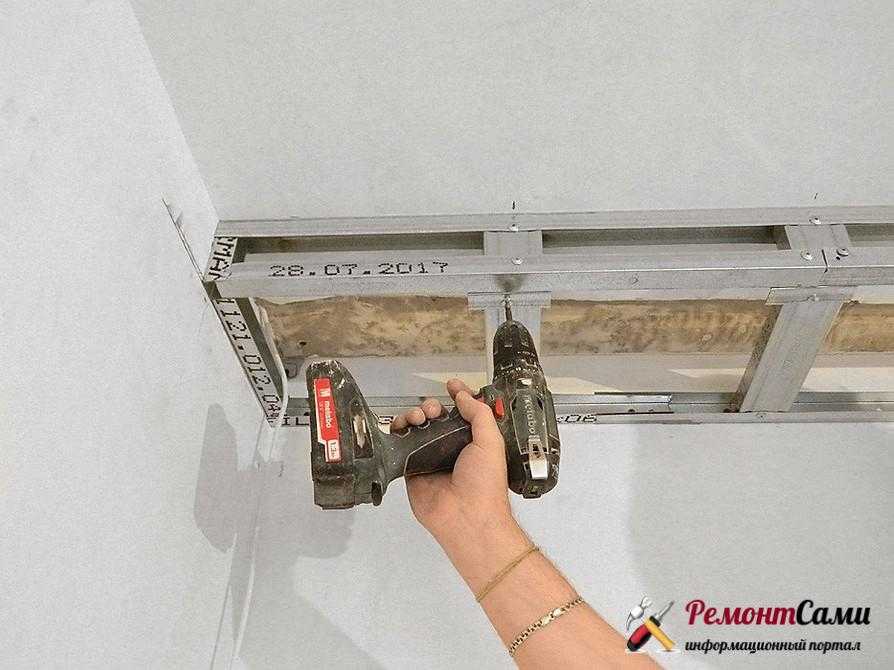

С помощью саморезов самодельные подвесы крепятся к потолочному профилю (шаг 40-60см), обязательно нахождение таких подвесов по краям профилей, на сгибах, стыках листов гипсокартона.
Направляющий профиль ПН28*27 крепиться к «язычкам» саморезами. Крепление осуществляется через спинку, острые кромки направлены к стене. В процессе установки постоянно необходимо проверять горизонтальность плоскости с помощью уровня. По краям устанавливаемый и настенный профили скрепляются саморезами.
Места для будущих софитов отмечаются на потолке согласно проекту. Прокладывается электропроводка к точкам будущей установки. Поскольку включение светильников должно быть одновременным, то провода можно подводить к ним в прямой последовательности от одного к другому, весь жгут проводов, стянутый кабельными пластиковыми хомутами, укладывается в гофротрубу (от 16мм) и крепится к потолку. Каждый провод оставляют с запасом по 15-20см, чтобы они свисали намного ниже всей конструкции.
Замеряется расстояние от, смонтированного профиля до стены. Заготавливаются отрезки профиля ПП60*27, длиной на 10мм меньше, измеренного расстояния. Куски профиля устанавливаются в профили ПН28*27, таким образом, получаются направляющие нижней плоскости короба. С помощью угольника, выставляются перпендикулярно стене, горизонтальные отрезки профиля и закрепляются с помощью саморезов.
Угольником так же проверяется вертикальность фронтальной части короба
Необходимо обращать внимание, чтобы вертикальные и горизонтальные осевые линии профилей не совпадали, чтобы в дальнейшем избежать стыков гипсокартона вертикальной и горизонтальной плоскостей на одной линии
Нарезанные полоски гипсокартона крепятся саморезами к фронтальной плоскости короба. Для помещений с повышенной влажностью (кухня, ванная) необходимо применять влагостойкий гипсокартон. Расстояние между саморезами крепления 10-15см, стыки должны попадать на середину профиля.
Осматриваются и проверяются все инженерные линии. Устанавливаются воздуховоды кухонный вытяжки, в таком случае, оптимально применить воздуховод прямоугольного сечения 120х60мм.
Заранее, на полу отрезаются листы гипсокартона, необходимые для обшивки нижней части потолка, шаг саморезов (25мм) 10-15см.
Места установки светильников заранее отмечаются на горизонтальной плоскости, допускается сделать небольшие отверстия. Места стыковки листов шпаклюются с применением сетки-серпянки, далее шпаклюется в два заходя вся поверхность короба. После высыхания конструкция шлифуется. Наклеиваются галтели.
Нижнюю часть короба и галтели окрашивают в белый цвет, а боковую в цвет стен. Специальным сверлом (коронкой) вырезают отверстия под софиты. Устанавливают их.
Короб закончен.
Цены на гипсокартонные листы
Видео: Как сделать двухуровневый потолок из гипсокартона:
Как сделать перегородку
Для начала нужно подготовить план-проект. Это чертеж, на котором указываются все размеры и формы будущей ширмы. Многие мастера также утверждают, что после установки такого перестенка нужно будет изменять план квартиры или дома и вносить в него добавочную стену. Это не так, потому что гипсокартон не может являться постоянной стеной, даже если своей высотой он доходит до потолка.
Фото — конструкция перегородки из гипсокартона
Перед началом работы должна быть готова смета, чтобы можно было рассчитать расценки на материал, его расход и прочие показатели. Желательно подготовить план работ. Схема установки может изменяться в зависимости от основной конструкции перестенка.
Фото — чертеж конструкции
Рассмотрим, как сделать перегородку из гипсокартона своими руками арочного типа без двери:
- По периметру будущей конструкции устанавливается несущий профиль для гипсового картона. Для его монтажа нужно расчертить стену и потолок. После по размеченным линиям при помощи дюбелей и монтируется каркас. В отдельных случаях разрешается работа на деревянном материале;
- Шаг стоек или основных профилей зависит от размера и типа дверных перегородок. Например, если планируется установка дверей, то нужно стойки монтировать на равном расстоянии друг от друга по всей площади каркаса. Но на промежутке, отведенном под дверь нужно увеличить этот показатель;
Фото — каркас для перестенка с дверью Любой перестенок требует укрепления специальными “клопами”. Это приспособления, напоминающие перемычки для монтажа профилей на стены. Установка “клопов производится в сторону, которая зависит от расположения направляющих профилей. Если UD лежит на полу, то нужно крепежи разворачивать к полу, если на потолке, то соответственно, к потолку;
Фото — шаг меду стойками После этого начинается монтаж листов гипсокартона. Согласно СНиП нужно отступить, нельзя делать крестообразные крепления, иначе конструкция станет слабой и может не выдержать давления
Очень важно от пола при установке отступать один сантиметр, а от потолка половину;
Фото — вариант монтажа каркаса
Покрытие устанавливается в два слоя – с одной стороны и с другой. При этом, если Вы одну сторону монтируете слева направо, то вторую нужно крепить справа налево; Между перегородками из гипсокартона обязательно должна быть звукоизоляция, ее устройство возможно из минеральной ваты или любого другого аналога;
Фото — утепление стены
За обшивкой каркаса следует финишная отделка покрытия. Для этого по швам листов наносится клей, на который устанавливается специальная армирующая лента. Далее, шпаклюете поверхность при помощи универсальной шпаклевки, покрываете краской или обоями.
Расход гипсокартона и других строительных материалов можно просчитать при помощи специального калькулятора. Стоит отметить, что такую систему можно установить на металлическом каркасе или деревянном, но древесину перед монтажом необходимо покрыть антисептиками.
Фото — перегородка в интерьере гостиной
Стоимость самодельного перестенка обойдется только в расходные материалы. При этом можно также воспользоваться услугами строительных компаний, которые за короткий срок реализуют в жилище любую Вашу прихоть.
Инструкция, как сделать каркас для перегородки, которая будет установлена без двери, и произвести монтаж листов:
- Красивые декоративные перегородки из гипсокартона можно собрать в любой части комнаты. Нужно отметить место монтажа металлических направляющих или бруса. По расчерченным линиям устанавливаете профильные направляющие;
- Шаг стоек здесь выбираете около 20 сантиметров независимо от высоты перестенка. Если Вы хотите сделать фигурные перегородки, с нишами из гипсокартона, то помимо шага нужно просчитать еще и потребную их ширину;
- Каждая стойка дополнительно укрепляется подвесами. Их устанавливаете по такому же принципу, как и описано выше;
Фото — принцип установки широкого каркаса
После при потребности между металлическими профилями монтируется шумоизоляция для гипсокартона, для этого конструкция дополняется минеральной ватой (для арки это необязательно); Осталось обшить каркас листами и провести отделочные работы. Покрытие с обеих сторон устанавливается с разным направлением. Среднее количество саморезов на лист – 6 штук. При этом если каркас двухслойный, то расчет увеличивается на три-четыре самореза.
Толщина перегородок из гипсокартона, сделанных своими руками, определяется исходя из потребностей хозяев и помещения, где они будут установлены.
