Печи из кирпича для дома: схема самой простой печи + порядовка

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

Угловой камин с круглой аркой
Угловой камин с прямоугольной аркой
Камин с подиумом около стены
Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
Под ней обустраивают зольник для сбора и удаления продуктов горения
Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал

Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего

Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

https://youtube.com/watch?v=yGT2IeVQGU0

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Основные конструктивные особенности печей каминов

Прежде отметим: специалисты различают камин в чистом виде, представляющий собой специального рода отопительное устройство с открытой топкой (само по себе название «камин» происходит от латинского слова caminus, что означает «открытый огонь») от комбинированных устройств: печей каминов.

Кроме классических, существуют камины с закрытой топкой – они значительно эффективнее, но более сложны в своем устройстве.

Ну и как мы отметили, существуют комбинированные камины-печи, позволяющие наслаждаться открытым огнем и одновременно эффективно отапливать помещение.

Как правило, печь камин длительного горения может быть следующего вида:

С лежанкой. Это массивная печь подойдет для дома имеющего большую площадь, поскольку сама конструкция получается достаточно массивной, что, в свою очередь, повышает энергоэффективность, – большая масса дольше остывает.

Пристенная. Такая компактная конструкция может быть установлена в доме любого размера, при этом она обогревает сразу две комнаты: непосредственно в которой расположена и смежную – через общую стену. Главный недостаток такой печи в отсутствие варочной плиты.

Массивная печь камин устанавливаемая посреди комнаты. Такая печь как-бы разделяет пространство комнаты, она достаточно массивна и потому может быть установлена в помещении достаточного размера.

Существуют и иные варианты, комбинированные и экзотические.

Формы печей каминов могут значительно отличаться: начиная от квадратных до сложных конструкций с множеством углов.

По своей функциональности они могут выполнять только функцию обогрева или совмещать еще и функцию плиты.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Стоимость кирпичной печи «под ключ»

На рынке можно найти много предложений по печному строительству. Эти предложения делятся на два вида:

Услуги по кладке (только работа);
Работа «под ключ».

Второе предлагают профессионалы и компетентные фирмы. Тут не просто «сделал и ушел», а должны быть гарантии на работу и материалы. Что включает в себя стоимость печи «под ключ»:

Расчет по материалам и их подбор, учитывая их немалую номенклатуру – около 15-20 наименований. Если вдруг окажется что-то не то или лишнее, то печник берет эти хлопоты на себя;
Доставка и выгрузка материалов;
Собственно кладка печи;
Установка печной фурнитуры: дверки поддувала, колосника, топочной дверки, варочной плиты, духовки, дверки для прочистки, задвижки и т.д.;
Прорезка проемов в стене, перекрытии и крыше;
Обеспечение противопожарных мер;
Обустройство и заделка прохода трубы дымохода через крышу, включая заботы установке лестниц или лесов для этих работ;

Все эти работы довольно обширные и трудоемкие, а при заказе только кладки все дополнительные работы нужно оплачивать за дополнительные деньги. И выливается всегда это намного дороже, нежели изначальный заказ печи «под ключ» с гарантией.

Требуйте гарантий

После выполнения работ и запуска печки в эксплуатацию могут возникать проблемы: треснутые кирпичи, раскрошившийся раствор, перекос дверок и подобные казусы. Если печник работал с вашим материалом, то он вполне может перевести все стрелки на то, что ему был предоставлен некачественный материал. Не редкость, когда до «мастеров», выполнивших свою работу, потом нельзя дозвониться, потому что они просто меняют номер.

Цены самых популярных кирпичных печей

Стоимость кладки печей из кирпича зависит от выбранного вами вида. Далее представлена стоимость наиболее популярных моделей печей и каминов.

«Голландка» — кирпичная отопительная печь «под ключ»

Характеристики:

Цена от 150 тыс. рублей (без расходов на транспорт и фундамент);
Размеры 1040 x 880 мм;
Обогреваемая площадь до 40 м2;
Материалы: огнеупорный кирпич (топка), печной кирпич витебский кирп. цех №1, финская фурнитура, фирменные печные смеси;
печная труба «четверик» 5 м;
Срок выполнения работ ≈ 2 недели.

«Шведка» — кирпичная отопительно-варочная печь «под ключ»

Характеристики:

Цена от 170 тыс. рублей (без расходов на транспорт и фундамент);
Размеры 1040 x 880 мм;
Обогреваемая площадь до 30 м2 и готовка пищи;
Материалы: огнеупорный кирпич (топка), печной кирпич витебский кирп. цех №1, финская фурнитура для печи, фирменные печные смеси;
печная труба «четверик» 5 м;
Срок выполнения работ ≈ 2 недели.

«2 в одном» — печь-камин из кирпича «под ключ»

Характеристики:

Цена от 190 тыс. рублей (без расходов на транспорт и фундамент);
Два способа использования: 1.Камин; 2.Отопительная печь;
Материалы: огнеупорный кирпич (топка), печной кирпич витебский кирп. цех №1, финская фурнитура, чугунная дверка 500 x 500 мм, фирменные печные смеси;
печная труба «пятерик» 5 м;
Срок выполнения работ ≈ 2,5 недели.

«3 в одном» — печь-камин из кирпича с хлебной камерой «под ключ»

Характеристики:

Цена от 200 тыс. рублей (без расходов на транспорт и фундамент);
Три способа использования: 1.Камин; 2.Отопительная печь; 3.Приготовление пищи;
Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, финская печная фурнитура, чугунная дверка 500 x 500 мм, фирменные печные смеси;
печная труба «пятерик» 5 м;
Срок выполнения работ ≈ 2,5 недели.

Открытый камин из кирпича «под ключ»

Характеристики:

Цена от 140 тыс. рублей (без расходов на транспорт и фундамент);
Размеры каминного портала 640 x 560 мм;
Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, фирменные печные смеси;
печная труба «шестерик» 5 м;
Срок выполнения работ ≈ 2 недели.

Барбекю-мангал + варочная плита «под ключ»

Характеристики:

Цена от 160 тыс. рублей (без расходов на транспорт и фундамент);
Два способа использования: 1.Барбекю-мангал; 2.Плита с конфоркой на 40 см;
Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, фирменные печные смеси, чугунная плита 700 x 510 мм;
печная труба «шестерик» 2 м;
Срок выполнения работ ≈ 2,5 недели.

«Русская» печь с лежанкой «под ключ»

Характеристики:

Цена от 230 тыс. рублей (без расходов на транспорт и фундамент);
Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, фирменные печные смеси;
печная труба «пятерик» 5 м;
Срок выполнения работ ≈ 3 недели.

Достоинства печного отопления

Главным преимуществом печного отопления для дома считается способность кирпичных конструкций сначала накапливать тепло, а затем постепенно отдавать его в помещение, сохраняя внутри помещения комфортную температуру. Кроме того, если часто топить кирпичную печь для дома в зимнее время, в доме всегда будет сухо и тепло, а печная тяга позволяет обеспечить естественную вентиляцию дома.

В то же время слишком жаркий летний воздух отводится из дома в землю, а воздух через фундамент и дымовую трубу, так что становится прохладно.

В зависимости от целей применения печки для дома из кирпича она может выполнять такие функции:

готовка еды;
просушивание одежды и обуви или заготовка сухофруктов;
прогрев лежанок для последующего сна;
служит источником открытого огня.

Если печь выполняет сразу несколько функций, ее называют комбинированной. К данной категории относят печи-камины, варочно-отопительные печи, некоторые традиционные разновидности, в частности русская печка.

Если же дом небольшой и включает одну или несколько комнат, оптимальным расположением для большой печи из кирпича будет центральная часть здания. Таким образом, печка сможет выходить стенками сразу во все комнаты. При этом варочную плиту с духовкой располагают в кухне, открытую топку – в гостиной, лежанку – в детской или спальне.

Разновидности печей из кирпича

Существует несколько разновидностей печных конструкций, которые возводятся чаще всего и пользуются спросом из-за своей функциональности и удобства. Тем не менее, в каждом конкретном случае параметры печи подгоняют под желаемые заказчиком параметры. Рассмотрим основные виды печей.

Основные этапы строительства

Считается, что возвести камин или печь может только профессиональный печник с богатым опытом, который свою жизнь посвятил любимому ремеслу. Этот факт нельзя отрицать, так как знания и опыт являются бесценными помощниками в любом деле. Но утверждать, что самостоятельно нельзя построить печь, нельзя. При определенных навыках можно получить вполне качественный результат.

Пошаговые действия, которые необходимо выполнять, чтобы возвести конструкцию самостоятельно, собраны в единый проект. Им может воспользоваться любой желающий. Профессиональный мастер по заказу может составить персональный проект, по которому вы сами будете производить работы.

Грандиозная кирпичная постройка

Строительство фундамента. Надежное основание – отличительный признак любого кирпичного строения. Не является исключением и печь-камин.
Приготовление раствора. Этот этап похож на обряд. Профессионалы хранят секреты, ведь раствор, которым производится выкладка рядов, делается из глины, а ее нужно суметь правильно подобрать. Новичкам сразу рекомендовано пользоваться покупными средствами. Претендующие на уровень мастера могут попробовать познать все таинства этого обряда.
Строительство топки, каналов, зольника, дымосборника, дымового зуба. Все возможные схемы представлены в готовых проектах. Кладка производится порядно, с формированием основных составляющих элементов.
Возведение дымохода. После каналов дымоход печи сильно напоминает аналогичную конструкцию классического камина. Габариты и основные параметры зависят от выбранной модели, геометрии дома, высоты крыши, место выведения трубы наружу. Варианты расчетов предоставлены для каждого персонально.
Сушка печи. Если построенную печь затопить, то можно навсегда с ней попрощаться. Влага из раствора выходит постепенно, на это тратится длительное время, зато раствор сохраняет свою целостность. Поспешное применение в виде растопки приводит к образованию такого большого количества трещин в растворе, что заделать их нет никакой возможности.

Надо признать, что существуют современные, более производительные и простые отопительные системы, но истинные ценители классики еще долго будут проявлять интерес к кирпичным конструкциям. Самое главное, чтобы не прекращался процесс передачи опыта от старшего поколения к более молодому поколению.

Как правильно выбрать дизайн портала для камина?

Для того, чтобы правильно ответить на этот вопрос, вам нужно обязательно соблюсти такие требования:

Стили конструкции камина и портала должны согласоваться.
Следует тщательно подбирать пропорции портала относительно объема комнаты и высоты потолка. При этом обязательно учитывается возможность размещения над каминной полкой телевизора.
Камин не должен выбиваться из общего дизайна интерьера.
Электрокамин принято приобретать до того, как будет сконструирован портал для него.
Материалы для изготовления портала должны быть безопасными, долговечными и достаточно прочными.

Портал для камина из кирпича

Портал из облицовочного кирпича может быть несвязан с основной кладкой. Декоративная кирпичная кладка с расшивкой выглядит очень эстетично и привлекательно

Но кирпичи следует отбирать особо тщательно, обращая внимание на все сколы, трещины, кромки, размер и цвет (цветовая линейка, фактуры и виды облицовочных кирпичей достаточно широки). Швы между кирпичами также должны быть максимально аккуратными, содержать усиливающие добавки и качественные красящие пигменты. Для того чтобы кладка была максимально ровной, в вертикальных и горизонтальных швах используют узкую деревянную рейку

Рейки прокладывают между слоями кирпичей так, чтобы они не соприкасались с раствором. Каждый кирпич простукивают молотком, добиваясь идеально ровных швов

Для того чтобы кладка была максимально ровной, в вертикальных и горизонтальных швах используют узкую деревянную рейку. Рейки прокладывают между слоями кирпичей так, чтобы они не соприкасались с раствором. Каждый кирпич простукивают молотком, добиваясь идеально ровных швов.

Кладка перекрытия может быть горизонтальной, в виде арки, клина, лучевые, иметь небольшие выступы или без таковых.

Этапы строительства портала из кирпича:

Проектируем чертеж портала. На бумаге в клетку создаем эскиз (объемное изображение портала), чертежи горизонтальными сечениями (порядовка).
Готовим раствор. Готовим глину, песок и цемент. Отношение сухих частей цемента и песка 1 к 8. Просеиваем песок через сито с мелкими ячейками, смешиваем с цементом. Глину замачиваем в воде, растворяя ее до однородной консистенции густой сметаны. Примешиваем глину к сухой цементно-песочной смеси.
Строительство.

Кладка арки

Арки бывают прямыми, лучковыми, полуциркулярными (в половину круга).

Готовим кружало: из фанеры вырезаем два полукруга, радиус которых равен половине ширины топки. Соединяем детали деревянными брусками (сколачивая бруски и фанеру гвоздями) длиной 11 см каждый.
Производим разметку клина кирпичей. Для этого кружало кладем на ровную поверхность, в центре закрепляем нитку, выкладываем кирпичи вокруг кружала и расчерчиваем их (линии отреза от верхнего угла к основанию). Стачиваем излишки болгаркой.
Устанавливаем кружало в топку, используя подпорки. Правильность линий проверяем уровнем и отвесом.
Кладку кирпичей начинаем с одного из краев. Правильность проверяем ниткой, натянутой из центра кружала.

Лучковая арка (применяют для каминов с топкой прямоугольной формы или если высота портала дровника ограничена):

Производим вычисления радиуса арки.

R=(B2 + C2)/2В

R – радиус закругления арки;

B – высота арки (стандартно ее принимают 1-2 ряда кирпичной кладки);

C – ½ ширины топки.

Когда радиус арки вычислен, производим разметку и резку фанеры, сбор кружала и установку его на подпорки. Технология кладки кирпича аналогична кладке полуциркулярной арки.

Прямая арка:

Для такой арки нет необходимости вырезать кружала. Вместо них используют доску. Принцип прямой арки – строительство производят из кирпичей, сточенных в виде клина.

Находим и отмечаем центр арки, закрепляем нитку.
Устанавливаем в центр доски кирпич, который будет центральным.
С помощью нитки, протянутой от центра к углам кирпича, находим линии срезов, отмечаем их. Распиливаем кирпич строго по линиям.
Следующий кирпич (2) приставляем к центральному (1) так, чтобы их нижние углы совпали. Нитку натягиваем к верхнему углу второго кирпича. Отмечаем линию среза (4).

Следующую линию среза (5) очерчиваем по доске.
Далее кирпичи размечают и режут аналогично, пока не получится набор кирпичей для выкладки арки с ровным низом и верхом в виде ступенек.
Кладку ведут по доске, используемой вместо кружала.

Какие бывают типы уличных каминов

Оформить уличный камин на своем загородном участке можно различными способами. Много зависит от того, будете ли вы просто наслаждаться видом открытого пламени или ваш камин будет еще использоваться в качестве барбекю, либо в качестве печки.

В том случае, если уличный камин на вашем участке будет являться просто якорным сооружением площадки для релаксации, для создания уюта в уголке вашего участка – то можно построить камин как домашний очаг классической формы.

Такое сооружение будет иметь все классические элементы домашнего камина. Вам предстоит сделать собственно топку и дымоход. Это основные элементы. Также вы можете обустроить камин дополнительными элементами, такими как подставка для дров или декоративные полочки. Единственным отличием от домашнего камина будет защита от от воздействия влаги из атмосферы. Для этого вокруг камина можно организовать навес.

садовый камин — фото

Материал для изготовления уличных каминов может быть самым разным: от легкого металлического очага до капитального каменного сооружения. Естественно, что любой используемый материал должен быть огнеупорным.

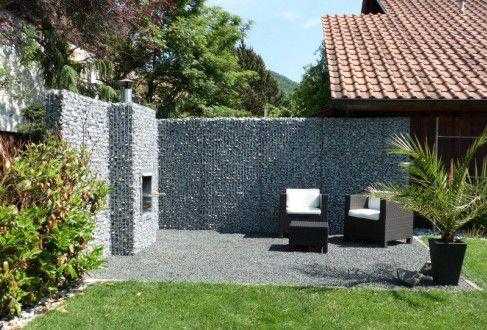

Как вариант, уличный камин может быть соединен с забором, окружающим ваш участок. Интересно создание камина в углу участка, в месте смыкания стен забора. Также камин на улице можно сделать и отдельно стоящим. Но в этом случае вам придется больше потрудиться над окружающим ландшафтным дизайном, чтобы уличный очаг не выглядел инородным предметом. Для этого можно использовать, например, живую изгородь, посадки деревьев. Можно также возвести декоративную стенку, которая впишет ваш уличный очаг в окружающее пространство.

Кроме того, необходимо помнить, что в продаже имеются и готовые уличные камины, которые просто устанавливаются на определенное место. В таких устройствах имеется стальной лист, обычно круглой формы. Также готовые уличные камины могут комплектоваться решетками для барбекю или гриля. Такие сооружения могут окружаться специальным противопожарным поясом, который представляет собой площадку, заполненную негорючим материалом.

Уличный камин может быть и передвижным. Вы сможете убирать его в холодное время года в кладовую, а в теплое время устанавливать в любом понравившимся вам месте.

камин из кирпича, встроенный в стену забора

Изготовить такие переносные и отдельно стоящие камины можно, если имеются навыки работы с металлом. Вам придется разрезать металлические листы, гнуть их и при помощи сварки формировать из них готовое сооружение.

передвижной камин из железа

Впрочем, переносной уличный камин вовсе и должен быть массивным сооружением. Его вполне можно изготовить из обрезков металла, сформировав из них очаг. Элементарный уличный камин может выглядеть как большая металлическая корзина. Ее вполне можно сделать из кусков арматуры и обрезков металлического листа, зафиксировав между собой сваркой или даже вязальной проволокой. При определенных творческих способностях такому переносному камину можно придать необычную форму, например сделать его в виде летающей тарелки.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Возможные ошибки и рекомендации

Главная ошибка, с которой сталкиваются новички — неровные укладка рядов. Чтобы этого избежать, каждый ряд нужно проверять уровнем. Рекомендации профессионалов:

Нельзя забывать про обвязку рядов. Она сделает конструкцию более долговечной.
Можно выложить стену полностью белым кирпичом

Сверху его можно разукрасить различными красками.
Важно грамотно отнестись к расчетам, чтобы выполнять меньше подрезок.

Современные металлические печи не отличаются красивым видом, если они не имеют покрытия из натурального камня. Чтобы улучшить вид устройства, можно собрать самодельный портал. Он поможет украсить металлические поверхности.

Разновидности печей-каминов

Отопительная печь-камин — это готовое устройство, которое нужно только установить в предпочтительном месте. Она может быть изготовлена из чугуна или стали:

На чугунных отливках могут быть сформированы декоративные узоры, которые придают печке стильный вид, соответствующий традиционным интерьерам. Чугунные буржуйки обычно имеют немного лучшие тепловые качества, чем стальные. Не только из-за того, что их стены по определению толще, но и потому, что чугун обладает большей теплоемкостью, чем сталь.
Стальные печи-камины простого блока часто выбираются для современных интерьеров. Металлический корпус также может быть отделан керамикой или эмалью. Такая красочная конструкция, безусловно, будет впечатляющим украшением гостиной. Печки с более скромной формой в гостиной могут быть декорированы интересной отделкой фасада, используя цвет или невоспламеняющуюся отделку.
