Установка готовой печки на даче
Место для печи определяют ещё на этапе строительства дома. Самым удачным местом для размещения является наружная стена. Размещая отопительную систему подобным образом, хозяин создаст уют и получит возможность использовать печь для приготовления пищи. Но если требуется обогреть большое помещение, то лучше монтировать печь в центре.
Если речь идёт о доме двухуровневой разновидности, то задумываются об обогреве второго этажа. В фундаменте отводят специальное место для размещения массивной конструкции весом около 200 кг. Во время установки придерживаются следующих требований:
- На полу перед дверцей топки укладывают лист из металла, обладающий несгораемыми свойствами.
- При монтаже выдерживают расстояние от стен и потолка, которое доходит до 125 см.
При установке первым делом оборудуется основание
Особое внимание уделяется отходу дыма. Сегодня широко распространена сборка дымохода из готовых деталей с последующим монтажом. Его сооружают и из кирпича
Такая конструкция обладает более продолжительным сроком эксплуатации. При установке дымохода необходимо:
Его сооружают и из кирпича. Такая конструкция обладает более продолжительным сроком эксплуатации. При установке дымохода необходимо:
- Присоединить к патрубку первый элемент дымохода без утеплителя.
- Сделать отверстие для трубы. Его проделывают в определённом месте и при необходимости обрабатывают слоем тепловой изоляции.
- Поднять трубу на 4—5 метров и укрепить специальными кронштейнами.
- Вмонтировать на конце дымохода гаситель искры и сетку. Он не позволит влаге или осадкам попасть внутрь.
При соблюдении всех описанных этапов выбора места для печи и соблюдения технологии при монтаже конструкция будет работать максимально эффективно.

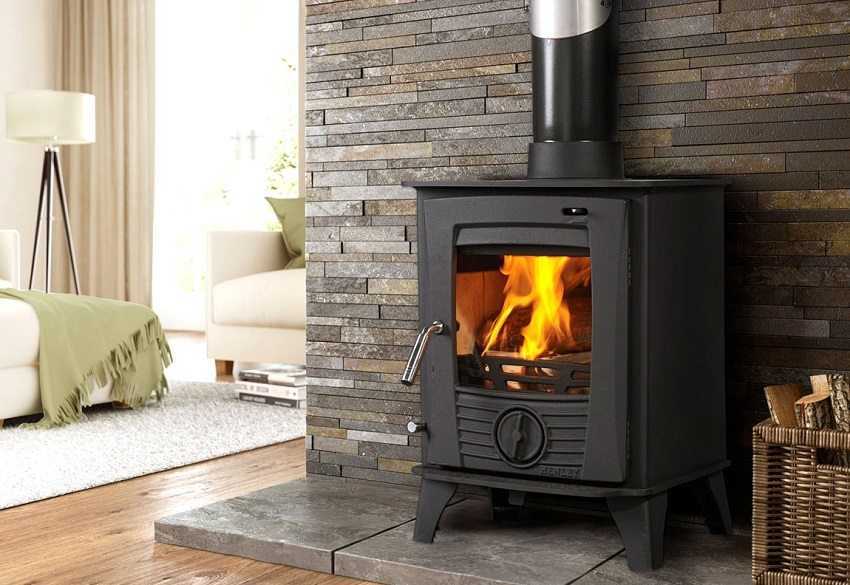

Особенности чугунных дровяных печей для дачи
Печи чугунные для дачи не могут использоваться как основной тип обогрева. В загородных домах они выполняют функцию дополнительных источников тепла или рассматриваются на экстренный случай. С их помощью решается проблема отсутствия доступа к газопроводу или электрической сети.
Вредные продукты, которые выделяются в процессе горения, обязательно должны выводиться наружу. Для этого предусмотрен рукав или дымоход. В данном случае он имеет гофрированную структуру.
Чугунная печка с дымоходом.На заметку! Прогрев помещения чугунной печью осуществляется очень быстро. В этом состоит одно из главных преимуществ. Воздуходув способствует сохранению тепла на протяжении долгого времени.
Размеры чугунных печей для дачи дровяных длительного горения очень компактны. Их работа сопровождается высоким показателем КПД. У таких изделий имеются и недостатки. Они немногочисленны, но создают определенные неудобства. К таким недостаткам относятся высокие требования к качеству топлива, а также некоторые особенности герметизации дымохода.
Печные конструкции, укомплектованные плитой, неприхотливы в уходе. Они требуют гораздо меньше внимания, чем две отдельные конструкции, назначением одной из которых является приготовление еды, а второй – обогрев помещения.

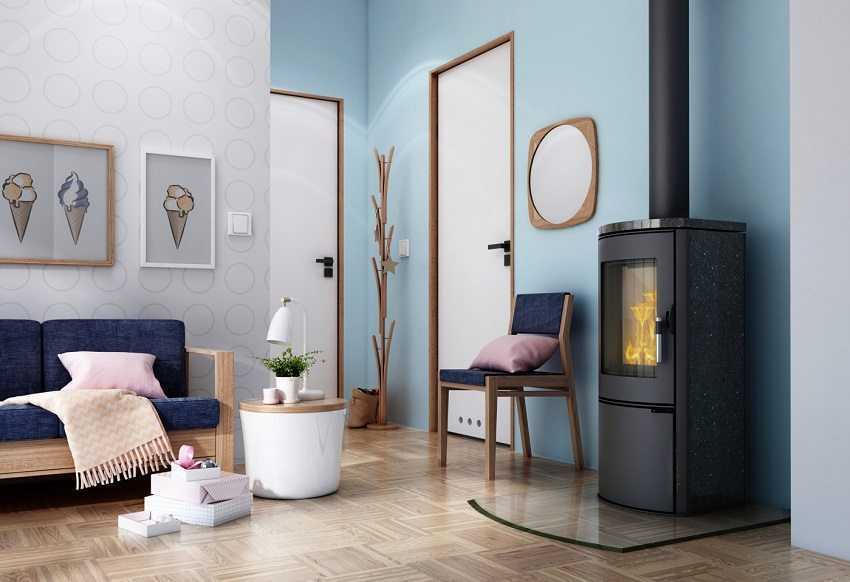

Печь из огнеупорного металла на стеклянной подставке.
Виды печей-каминов с дымоходом: чертеж и схема
Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.
Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.
В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.
Однако такая конструкция имеет ряд своих преимуществ:
Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.
Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.
- В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
- При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
- Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.
Схема подобного сооружения выглядит следующим образом:
два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;
Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.
- дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
- топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
- дымоход, который может идти через несколько помещений.
Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки
Пристенная отопительная печка из кирпича
Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.
Ключевая особенность такого устройства – и камин, и собственно печка.
Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.
Чертеж такой конструкции выглядит следующим образом:
- поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
- топка с колосниковой решеткой и зольником;
- топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
- дымопровод в виде единой трубы.
Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.
Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.
Чем отличается многофункциональная печь для отопления
Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:
- обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
- приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
- декоративная задача при использовании камина.
По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).
Ее схема выглядит следующим образом:
- поддувала для печной и каминной топки;
- под камином можно расположить нишу для просушки дров;
- система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
- дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).
Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни
Основные приемы кладки
Приняв решение сложить своими руками печь из кирпича, первым делом нужно выбрать конструкцию, отвечающую запросам, найти схему-порядовку и описание кладки, после чего можно приступать к покупке материала и покупных элементов. Кладка кирпичной печки требует знания основных приемов работы.
- Под кирпичную печь необходим фундамент, размеры которого превышают габариты пода печи на 100-150 мм с каждой стороны. Он может быть выполнен из армированного бетона, а также сложен из бетонных блоков или бутового камня. Основное требование, которое необходимо соблюдать — фундамент под печь не должен иметь жесткой связи с фундаментом дома, иначе при сезонных сдвигах грунта возможно повреждение печи или трубы.
- Для кладки печи своими руками используют два типа кирпича: красный полнотелый из керамики и огнеупорный шамотный, желтого оттенка. Из шамотного кирпича кладут наиболее нагреваемые поверхности — топку, дымовые каналы, при этом используют огнеупорный кладочный раствор на основе шамотной глины. Цена этих материалов выше, чем у обычного кирпича, поэтому используют шамот только там, где это необходимо. Из керамического кирпича кладут все остальные элементы печи и дымоход, при этом необходим раствор на основе печной красной глины или покупной состав, включающий жаропрочный цемент.
Между шамотной и керамической кладкой обязательно выдерживать зазор около 5 мм, чтобы компенсировать различную температурную деформацию этих материалов.
- Покупные элементы — колосники, дверцы, вьюшки и варочные плиты — ставят в соответствии со схемой. Дверки закрепляют с помощью отожженной стальной проволоки длиной не менее 30-40 см. Ее одним концом вставляют в предназначенные для этого отверстия в раме дверки, а другой конец закрепляют между кирпичами на кладочный раствор. Плиту и колосниковую решетку кладут на предыдущий ряд кладки в выбранные в кирпиче пазы. Для компенсации разного температурного расширения кирпича и чугуна используют асбестовую ткань или шнур.
- Дымоход кирпичной печи обычно выполняют также из кирпича, но можно использовать и керамический блочный дымоход промышленного производства. Он отличается долгим сроком службы, повышенной стойкостью к содержащему угольную кислоту конденсату, создает устойчивую тягу, не засоряется.
- Для придания печке эстетического внешнего вида ее можно облицевать отделочным камнем, клинкером, плиткой. Отделка придает печи не только красивый внешний вид, но и защищает ее от вредных воздействий воды и пыли, и, хотя цена такой печи получается несколько выше, срок службы ее значительно увеличивается.
Видео: кладка печи своими руками
Выбор правильной конструкции печи и качественная кладка — залог ее долгой и безопасной эксплуатации. Кирпичная печь на дровах, сложенная своими руками, украсит любой дом, к тому же, этот способ отопления надежен и позволяет создать уют и благоприятный температурный режим.
Конструктивные особенности дымохода
Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги.
Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.
Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.
У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы
При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 °С. На разнице температур и строится создание тяги – горячий воздух замещается холодным.
Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.
Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов
При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Поэтому чистку дымохода нужно проводить регулярно. Делают это обычно в период, когда камин простаивает.
Авторские проекты уличных печей для дачи: фото и видео
Экономия пространства: трехмерный проект печи-островаИсточник www.proektkamin.com

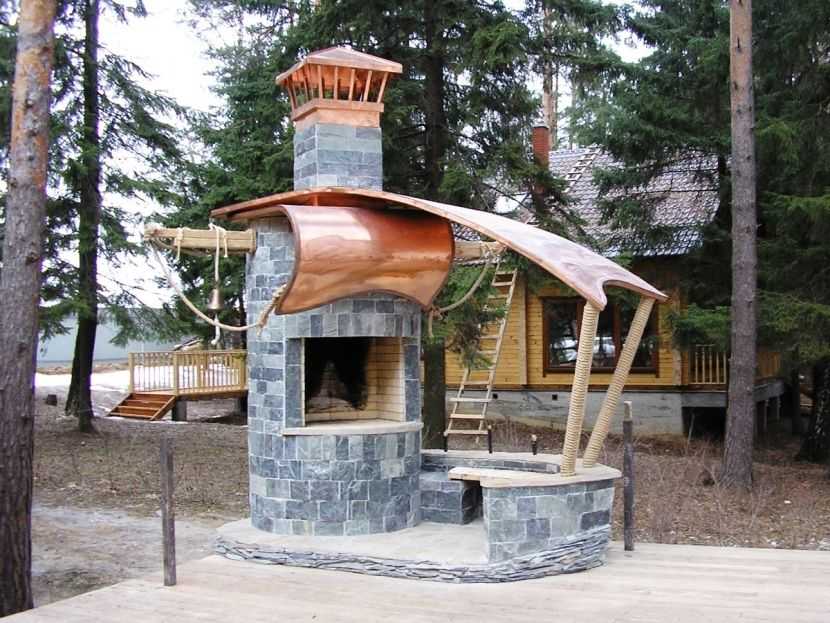

Авторский проект каменного мангалаИсточник masterstone.ru

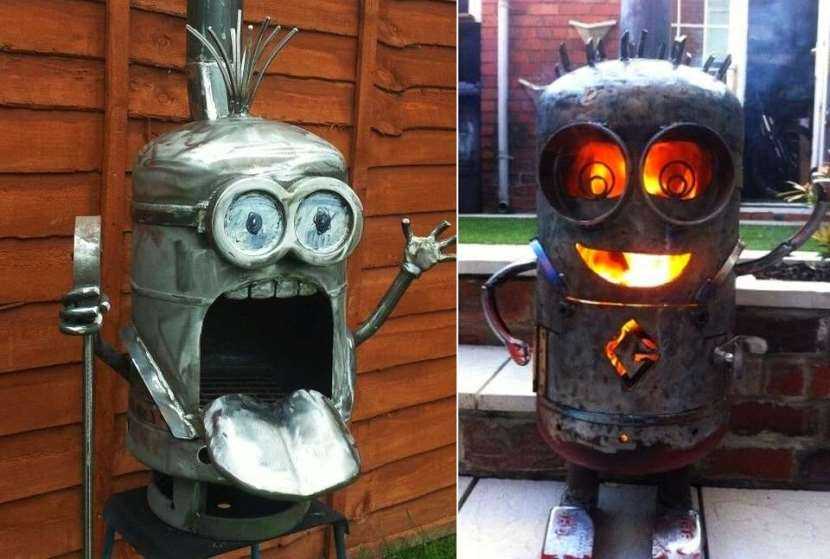

Печь в виде миньонаИсточник glenoakspathology.com
Оригинальный проект в восточном стилеИсточник it.decorexpro.com
Барбекю в стиле Александра ГринаИсточник masterstone.ru
Модель в стиле хай-текИсточник kuhnidizayn.ru
Станция ‹Барбекю»Источник unidoski.ru
Модель идеально впишется в любой ландшафтный дизайнИсточник m.yukle.mobi
Простое и оригинальное решениеИсточник bashny.net
Версия 2.0Источник tdmasterov.ru
Дизайнерская модельИсточник ebaumsworld.com
Особенности устройств
Печь-камином с встроенным водяным контуром – это камера из стали с различной толщиной стенок. В закрытой системе показатель составит 6 миллиметров, в открытой — 4 миллиметра.
Между стенок монтируются трубки теплообменника для циркуляции жидкого теплоносителя. Для возможности контролировать температуру в печи ставят термодатчики.
Приток в топочную камеру воздуха обычно регулируется вручную.
ОБРАТИТЕ ВНИМАНИЕ!
Наружное оформление может выполняться с использованием различных материалов, чтобы в полной мере соответствовать общей стилистике интерьера.
В летний период подобное оборудование может использоваться только в целях подогрева воды.
Полюбуемся огнем
Отдохните и расслабьтесь, если у печи есть каминная дверца со стеклом. С ней она превратится в печь камин. Через стекло любуйтесь игрой буйного пламени и коротать время. Размер стекла и дверцы влияет на обзор и на цену. Больше стекло, значит лучше видно огонь и больше удовольствия. Правда и заплатить придется больше при покупке. В мире всего 2 производителя каминных стекол – японский NipponGlass и немецкий SchottRobax. И российские и иностранные компании ставят только их. Российских стекол нет. Стекло чаще всего прямоугольное, но есть печи с полукруглыми, панорамными, призматическими стеклами.
