Подвесы для гипсокартона: разновидности, размеры, применение

Виброподвес для потолочной гипсокартонной конструкции

Это особенный анкерный подвес:

Эта деталь каркаса из профилей предназначена для подавления шума в помещении. Подвес имеет различные формы;
Стоит такой подвес дорого, поэтому если звуки сверху можно приглушить другими способами (допустим, уплотнителем), тогда можно обойтись и без него;
Для того чтобы в помещении была идеальная тишина, используют подвес и уплотнитель.

На строительном рынке можно найти 4 основных вида такого подвеса:

Стандартный. Это простой виброподвес, который часто используется в частных домах. Размер такого подвеса стандартный. Посередине детали находится виброгасящий элемент, который снижает шумовые вибрации. Цена его 110 р.
Виброподвес с полиуретаном. У него высокая звукоподавляющая функция. Используется он в основном в больших зданиях общего назначения (маркет, центр). Цена составляет 260 р.
Съемная платформа вибро. Это конструкция, в которой скоба вместе с платформой соединяется с подвесом только через виброэлемент. Эта конструкция регулируемая. С ее помощью можно с легкостью крепить профили на разной длине, применяя уровень. Цена 450 р.
Крепление антивибрационное. Профессиональный подвес. Крепежная часть аналогична с анкерным подвесом. Сверху идет резьба, в которую вставляется шпилька М 6. Подвес крепится к профилю и дополнительно по бокам закрепляется саморезами для профиля гипсокартона. К потолочному перекрытию подвес крепится через шпильку. Цена 400 рублей.

Этого достаточно для поглощения звуковых волн.

фото и видео вариантов для «Армстронга» и гипсокартона

Монтаж подвесного потолка – непростой процесс, требующий применения различных приспособлений. В частности, подвесов. Эти элементы необходимы для качественного закрепления конструкции, придания ей необходимого уровня жесткости. Поэтому они должны быть размещены в нужных местах и в необходимом количестве.

Подробнее о подвесах

Подвесы, в случае гипсокартонной конструкции, удерживают металлический профиль, который, таким образом, крепится к потолку. В результате образуется воздушная прослойка между черновым потолком и чистовой плоскостью, где прекрасно скрываются коммуникации и дефекты перекрытия.

Подвесы делают из низкоуглеродистой гальванически оцинкованной стали – как и сам профиль. Как они выглядят, можно посмотреть на фото. Учитывая конструкцию потолка, высоту и конфигурацию, применяется необходимое количество подвесов.

Прямые

Это самый простой вид. Выглядит он как металлическая пластина с отверстиями и надрезами, благодаря чему ей легко придается П-образная форма, а затем к ней прикрепляется профиль (подбирая необходимое отверстие). Фиксация происходит при помощи саморезов. Если концы подвеса выглядывают за границы профиля, мешая установке гипсокартона, их загибают внутрь. Либо их можно отрезать, используя ножницы по металлу.

Такие подвесы могут быть применены, если высота перекрытия небольшая. Ведь благодаря такому элементу можно добиться подпотолочного пространства все лишь в 6 см. Для изготовления используется материал толщиной 9 мм. Распространенная длина – 65 и 125 мм.

Регулируемые прямые

Есть также модернизированный прямой подвес – регулируемый. Он позволяет осуществлять регулировку уровня в пределах от 59 до 108 мм. Способен выдержать нагрузку более 40 кг. Благодаря наличию ограничителей соскальзывания сначала можно закрепить потолок, а потом выровнять по уровню.

Универсальные регулируемые прямые

Имеют две части и соединительную шпильку. Позволяют регулировать уровень от 85 до 294 мм. Благодаря наличию универсального якорного самозахвата каркас удерживается надежно и жестко.

Двухуровневые быстрые

Используются для перекрестного соединения профилей, если монтируется двухуровневый каркас. С ними удобно и просто работать. А фиксация выполняется за счет перекрестного защелкивания.

С проволочной тягой

Если же высота перекрытий больше, а опустить потолок нужно значительно, то для этих случаев подойдут подвесы с проволочной тягой и зажимом.

Диаметр проволочной тяги составляет 4 мм, она имеет для анкерного крепления проушину. Это с одной стороны, а с другой – фиксацию в стальном зажиме. Регулируя длину проволочной тяги, можно поднимать или опускать потолок на требуемый уровень. А лишняя часть подвеса удаляется.

Стандартными являются длины 1 и 0,5 м.

Вспомогательные элементы

Очень часто при сооружении гипсокартонной конструкции требуются длинномерные профили. Как известно, стандартная их длина варьируется от 3 до 4 м. Чтобы удлинить такие элементы, а также дополнительно укреплять стыки профилей, используются удлинители. А если необходимо обеспечить пересечение профилей под прямым углом – «крабы» — одноуровневые соединители.

Для нивелирования возможных скрипов в соединениях «металл-металл» стоит также использовать специальные ленты.

Все подвесы, которые закрепляются на бетонном основании, должны крепиться дюбельными анкерами размером 6х60 или 6х40. Для их монтажа потребуется отверстие размером 6 мм.

Подвесы для потолков «Армстронг»

Такие подвесы выглядят особо. С одной стороны, у них ушко, а с другой – крючок для зацепки. Между ними находится пружина для регулировки уровня выстраиваемого потолка. Чтобы рассчитать необходимое количество таких подвесов, нужен простой расчет.

Всего лишь следует учесть, что на каждые десять квадратных метров приходится два главных и пятнадцать поперечных несущих элементов. Исходя из этого, и делается расчет.

Важность каждого элемента в комплексе

Не стоит недооценивать подвесы как элемент конструкции

Следует уделить внимание их выбору, дабы прочность конструкции не подвергалась сомнению. Причем выбор модели нужно упрощать

Это значит, если есть возможность использовать прямые подвесы, тогда их и стоит применять. Ведь в противном случае можно не только усложнить себе задачу, но и удорожить ремонт.

Основные виды профилей

Все виды профилей используются для монтажа каркаса. Каждая модель имеет собственное предназначение, поэтому правильно установить их возможно только по назначению. Существуют основные виды металлопрофиля:

стоечный;
направляющий;
гнутый;
потолочный;
угловой (монтаж такого г профиля для гипсокартона осуществляется после обшивки всего каркаса ГКЛ).

Гибкий профильНаправляющий профильПотолочный профильУгловой профиль

Выбирая профиль в магазине, или присматривая марку по фото с указанием размеров, можно определить, какой именно металлический длинномерный элемент для крепления ГКЛ идеально подойдёт. Все виды производятся из специального холоднокатаного металлического листа, впоследствии обрабатываясь методом оцинковки. Полученные изделия отличаются особой практичностью, крепостью, надёжностью и удобством применения. К тому же, оцинкованный металлический материал устойчив к коррозийным образованиям, а потому он долговечен.

Металлический каркас состоит из вертикальных и горизонтальных элементов. Вертикальные выполняют несущую функцию, поэтому их называют как стоечными, так и несущими. Расположенные им перпендикулярно элементы (это в горизонтальной плоскости), называют направляющими (или стартовыми). Чтобы выбрать необходимое изделие, следует разобраться в назначении каждого из видов.

Основные виды профиля	Марка Высота/ ширина	Длина, м	Вес 1 м профиля, кг	Использование
Направляющий	ПН 100/40	От 2,5 до 4,5	0,85	Требуются для установки каркаса перегородок, облицовок
ПН 75/40	0,73
ПН 65/40	0,68
ПН 50/40	0,6
ПН 28/27	От 2, 75 до 4,5	0,4	Необходим при монтаже каркаса для облицовки стен или подвесного потолка
Стоечный	ПС 100/50	2, 75 – 4,5	0,97	Для построения каркаса потолка или облицовки стен
ПС 75/50	0,85
ПС 65/50	0,81
ПС 50/50	0,73
Потолочный	ПП 60/27	2,75 – 4,5	0,6	Для крепления каркаса навесных потолков, облицовки стен
Угловой	ПУ 31/31	2,75 – 4,5	0,2	Для защиты внешних перегородочных углов, облицовки стен
Гибкий (арочный)	ПП 60/27 с гибочным радиусом, не превышающим 50 см	Менее 6 см	0,6	Нужен при монтаже каркаса для арочных потолков, криволинейных конструкций, сводов

Под аббревиатурой ПС подразумевается стоечный металлический материал. Для формирования плоскостей в вертикальном положении используют стоечный стройматериал. Его применение способствует отличной фиксации гипсокартона в стеновой области. При производстве обычно стоечный длинномерный элемент выполняется способом прокатки на профилегибочном уровне. Многие производственные фирмы изготавливают данное изделие из стальной ленты, а его длина может варьироваться от 2 м 75 см до 4 м 50 см. Ширина развёртки данного изделия также может быть различной.

Применение стоечного профиля для гипсокартона

Размеры профиля для гипсокартона:

его высота обычно составляет 50 мм;
ширина – от 50 до 100 мм;
длина – от 2,75 до 4 м.

Практика показывает, что данные элементы, имеющие толщину от 0,45 мм, устойчивы и долговечны. Слишком тонкие длинномерные изделия чрезмерно мягки, поэтому очень сложно добиться жёсткой фиксации саморезов. Для установки профиля под гипсокартон используют металлические материалы таких марок, как Кнауф, Гипрок или других брендов. Все производители предпочитают выпускать данные изделия таких размеров, чтобы в помещении максимально сохранялась экономия пространства. Во время установки эти элементы практически не имеют отходов.

Используемые стоечные профили для перегородок из гипсокартона способствуют улучшению качественных характеристик конструкции. Усиленный каркас профилем CW с шагом в 0,4 м, устанавливается с учётом необходимости крепления гипсокартонного листа с двух сторон. Применяются данные элементы и для конструирования каркаса для крепления ГКЛ во время обшивки стен или подвесных потолочных изделий.

Что касается перегородок – стоечный элемент маркируются CW или ПС. Ширина их подбирается к стартовым профилям. Такие изделия отличны для облегчения установки коммуникаций. Некоторые элементы имеют особое ребро жёсткости, формирующее отогнутый край. Это изделие применяют для создания каркаса во время установок перегородки.

Прямые подвесы

Самыми простыми в применении при креплении каркаса к основному потолку, считаются прямые подвесы. В зависимости от того, из какого материала выполнена несущая поверхность, прямые подвесы могут крепиться в ней анкерными элементами, дюбель-гвоздями или с помощью саморезов. Прямые подвесы, как правило, используются в тех случаях, когда требуется обеспечить минимальное расстояние между базовой и монтируемой поверхностями – порядка 10 см. Неровности перекрытия в этом случае не должны превышать 3 см.

Подвес прямой для CD-60 – 125 ммХорошо зарекомендовали себя и пользуются спросом подвесы с зажимами, конструкция которых позволяет оперативно регулировать высоту крепления основного профиля.

Примечание

Подвесы такого типа не рекомендуется использовать в помещениях с низкими потолками, высота которых не превышает 2,5 м. Имея габариты 100х58х42 мм, они уменьшают и без того небольшой жилой объем, делая потолок еще ниже. Другим недостатком подвесов этого типа является низкие допустимые значения расчетных нагрузок, численно уступающие в два раза соответствующим показателям прямых подвесов.

Как удлинить подвесы

Современные способы отделки стен и потолка требуют создания каркаса из металлического профиля. Чтобы конструкция получилась жесткой и надежно фиксировалась, необходимо использовать подвесы. Они соединяют профиль и основной потолок или стену.

Именно они определяют несущую способность каркаса.

Подвесные потолки

Гипсокартонные, как и любые другие подвесные потолки купить стоит уже потому, что они неприхотливы в уходе. Достаточно периодически протирать их сухой чистой тряпкой без ворса для того, чтобы сохранить

Лучшие насосы

Скважинные насосы применяются для поднятия чистой воды с глубин земли. Оборудование незаменимо для бесперебойного водоснабжения в частном жилом секторе или загородных участках.

Насосы подобного типаНегатоскоп

Устройства первой категории различаются по размерам, они могут быть предназначены для просмотра одной рентгенограммы или одновременно нескольких снимков, которые фиксируются на экране системойМногие утверждают, что качественная любительская съемка с телефона невозможна, либо это по крайней мере затруднительно при неидеальных условиях. Вероятно, многие профессиональные фотографы бы с этим

Подвесы для гипсокартона длина прямых и П-образных вариантов для ГКЛ удлиненные и плавающие конструкции подвес-бабочка

Самыми простыми в применении при креплении каркаса к основному потолку, считаются прямые подвесы. В зависимости от того, из какого материала выполнена несущая поверхность, прямые подвесы могут крепиться в ней анкерными элементами, дюбель-гвоздями или с помощью саморезов. Прямые подвесы, как правило, используются в тех случаях, когда требуется обеспечить минимальное расстояние между базовой и монтируемой поверхностями — порядка 10 см. Неровности перекрытия в этом случае не должны превышать 3 см.

Подвес прямой для CD-60 — 125 мм

Хорошо зарекомендовали себя и пользуются спросом подвесы с зажимами, конструкция которых позволяет оперативно регулировать высоту крепления основного профиля.

Прямые подвесы, предназначенные для гипсокартона, являются наиболее простыми. Этот элемент является по сути металлической пластиной, имеющую отверстия и надрезы, которую крепят на потолок или стену при помощи дюбелей и затем деформируют таким образом, чтобы получилась буква П. Далее на необходимой высоте в полученную проушину следует установить профиль ПП или ПН и закрепить его с помощью саморезов для металла.

Прямые подвесы следует использовать только при наличии незначительной высоты межэтажного перекрытия. При креплении металлического профиля с помощью прямых подвесов максимальное потолочное пространство будет составлять около 6 см.

Стандартные размеры прямых подвесов для гипсокартона 12,5х6х3 см, а толщина 0,6, 0,7 и 0,9 мм.

Комплектующие для установки каркаса внутренней отделки помещений

Шаг установки стандартно принимается в шестьдесят сантиметров

Монтаж значительно упроститься, если сразу приобрести все необходимые материалы и комплектующие. На нашем сайте можно посмотреть подробные фото и видео материалы с пошаговой инструкцией по установке металлической обрешетки на потолок и стены.

Чтобы провести работы в короткое время, качественно и профессионально понадобятся следующие материалы для установки обрешетки:

Направляющие и несущие металлические профили;
Саморезы по металлу и дюбеля;
Крепежи.

В целях экономии можно смастерить крепление и из остатков профиля, как видно на фото, но это могут делать только профессионалы

Также же желательно сразу подготовить все необходимые инструменты:

Водяной уровень и отвес;
Малярную красящую нить для отбивки уровня обрешетки;
Шуруповерт и дрель;
Ножовку для резки металла;
Рулетка и сантиметр.

Собираясь выполнять установку обрешетки своими руками, разберемся, на что надо крепить ее к стенам и потолку.

Нониус подвесы

Конструкция крепежного элемента

Данный крепеж состоит из двух частей. К основанию потолка или стены крепится верхняя часть подвеса, а другая часть предназначена для крепления профиля. Соединяются эти две части при помощи шурупов.

Это очень удобно, когда устройство гипсокартонной отделки выполняется своими руками, без подсобников. Можно легко и правильно выставить каркас по уровню и провести регулировку конструкции.

Крепления «краб»

«Краб» для соединения профилей

Этот элемент предназначен для соединения несущих профилей металлической обрешетки. Дополнительно укрепляет конструкцию и гарантирует ее долговечность.

Способы удлинения

Можно нарастить подвес за счет другого

Самый простой способ удлинить крепежный элемент: докрутить кусочки от другого подвеса к существующему элементу, и закрепить их с каждой стороны двумя винтиками (по две «блошки» на каждую пластину). То есть удлиняете уже имеющийся подвес с каждой стороны перфорированными пластинками от другого подвеса. Как показывает опыт, такой способ удлинения не самый дешевый, потому что необходимо купить как минимум в два раза больше подвесов.

Подвес из профиля

Еще один способ ‒ вырезать подвес необходимой длины из направляющего UD профиля.

Как видим, вариантов удлинения прямого подвеса не так уж и много, но выход найден и используется с успехом при монтаже каркаса для гипсокартонной конструкции.

Разметка поверхности

Для продолжения работ необходимо перенести разметку с предварительного эскиза на поверхность.

Начинать стоит с определения кривизны сторон помещения. Расстояние между противоположными стенами может разниться на несколько сантиметров, и при проведении разметки следует ориентироваться на получение прямых углов при минимальной потере пространства. Определившись с первоначальной линией на полу, можно приступать к переносу разметки на стены и потолок.

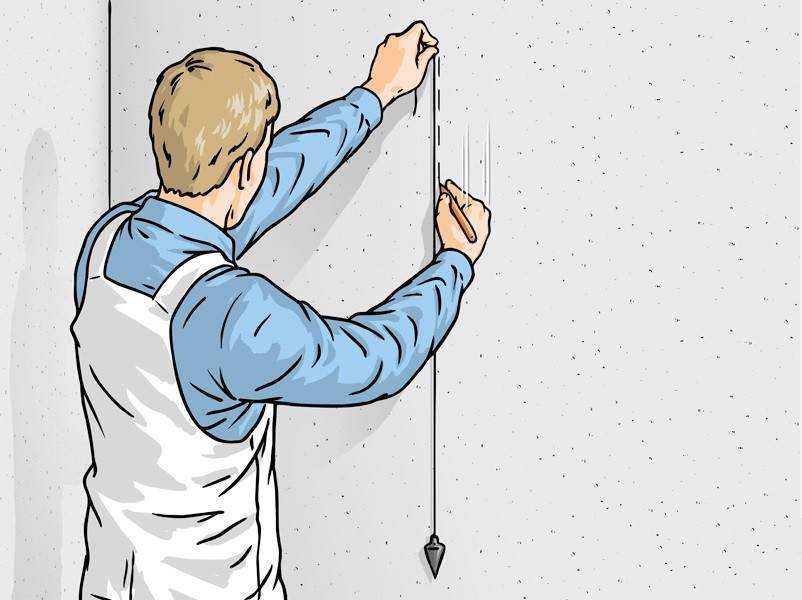

Для переноса линий на стену можно использовать отвес, с помощью которого следует отметить четкую вертикальную линию. В подобных случаях наличие лазерного уровня способно значительно упростить работу, хотя с помощью отвеса можно добиться хорошей точности.

Следующим этапом на плоскости между стенами необходимо отметить вертикальные линии. Расстояние в 60 см между ними наиболее оптимально, впоследствии здесь будет устанавливаться направляющий профиль.
Затем на отмеченных вертикальных линиях в шахматном порядке с шагом в 50 см выделяются места для крепежного подвеса. Нанесение такой разметки позволит полностью подготовить поверхность к дальнейшему монтажу и значительно облегчить проведение работ.

При нанесении разметки для выполнения работ по обустройству потолка первоочередной задачей будет отбивка горизонтального уровня, которую можно выполнить с помощью простейшего гидроуровня или лазерного нивелира. При разметке потолка следует учесть, что расстояние между системой потолочных направляющих и самой низкой точкой потолка должно быть не меньше 4 см.

Комплектующие для установки каркаса внутренней отделки помещений

Шаг установки стандартно принимается в шестьдесят сантиметров

Направляющие и несущие металлические профили;
Саморезы по металлу и дюбеля;
Крепежи.

Также же желательно сразу подготовить все необходимые инструменты:

Водяной уровень и отвес;
Малярную красящую нить для отбивки уровня обрешетки;
Шуруповерт и дрель;
Ножовку для резки металла;
Рулетка и сантиметр.

Статья по теме: Акриловые ванны: характеристики, размеры и модели

Монтаж каркаса дверного проёма

Каркас под проём делается в двух версиях:

В обычный стоечный профиль ПС, усиленный деревянным брусом, который вкладывают в середину профиля.
С использованием специального профиля УП, толщина металла которого 2 мм.

Каркас дверного проема Обычно первый вариант применяется в любительском исполнении. В этом случае ПС профиль крепится к полу и потолку к обычным профилям ПН с проёмом на 20 мм шире дверной коробки. В него вкладывается деревянный брусок 50 мм х 50 мм. Брус вкладывается и в верхнюю перемычку, которая тоже выше дверного проёма на 20 мм. Дверная коробка крепится к каркасу обычными шурупами по дереву через металлический профиль в деревянный брус.

Во втором и технологически верном варианте применяются специальные профили с толщиной металла в 2 мм. Это усиленный профиль и предназначен выдерживать нагрузки дверей. Они также монтируются в проём под дверную коробку с зазором в 20 мм по ширине и высоте. А вот крепление их к полу и потолку производится специальными соединительными металлическими уголками толщиной 2 мм.

Крепление уголка к полу и потолку по обычной схеме дюбель-гвоздь. Крепление профиля к уголку надо производить только специальными болтами с гайками и шайбами, которые имеются в комплекте. Поперечная перемычка может быть сделана из обычного профиля ПС. В него надо вложить деревянный брус для крепления дверной коробки, а правильнее будет установить из профиля УП.

Как монтировать профиль на потолке

Совет: Прежде, чем приобретать металлический профиль для монтажа гипсокартона, следует правильно рассчитать его количество.

Измеряются габариты помещения.
Вычерчивается схема расположения профилей с учетом расположения стоечных элементов с шагом 40 или 60 сантиметров, размеры берутся по осям элементов, при условии крепления к каркасу целых листов гипсокартона. Это связано с тем, что обычно лист гипсокартона изготавливается шириной 1,2 метра, а крепить его следует на три, а лучше на четыре стоечные детали. При этом стыки листов гипсокартона должны располагаться на середине профиля, чтобы впоследствии избежать на стене образования трещин.

После приобретения материалов и инструментов можно приступать к проведению работ.

Совет: При планировании отделки всего помещения, работу необходимо начинать с устройства каркаса на потолке. Очень часто его поверхность имеет отклонение от угла в 90°. Если при этом начинать выполнять работы со стен, подогнать гипсокартонные панели наверху будет достаточно сложно.

Далее порядок работ такой:

Проводятся электромонтажные работы, подводится кабель к местам размещения осветительных приборов. При этом длина провода берется с запасом до 15 сантиметров.
Проверяется работоспособность всех соединений проводки. При монтаже точечных светильников, тщательно планируется прохождение металлических элементов конструкции.
Определяется, на какое расстояние опустится новый потолок. В этом случае должен учитываться монтаж точечных светильников, понадобится знать их высоту, которая может колебаться от 5 до 15 сантиметров.
На стене отмечается точка, от которой будет производиться вся разметка. С использованием лазерного уровня намечается горизонтальная линия карандашом или обивочным шнуром.
Рулеткой отмеряется необходимая длина детали и отрезается ножницами по металлу. Профили можно легко состыковывать, вставляя один конец в другой, с нахлестом не менее 30 миллиметров, затем эта точка фиксируется соответствующим крепежным элементом.
По линиям, нанесенным заранее на стены, монтируется ПНП через имеющиеся рабочие отверстия на профиле, при их отсутствии они сверлятся с шагом полметра перфоратором или электродрелью, что зависит от основания стены, на которую каркас крепится.
Выполняется разметка для фиксации потолочных профилей. Для этого:

от стены нужно отступить примерно 60 сантиметров, из-за неровности стен;
уровнем проверяется точность расположения рисок;
профилем, который используется в качестве линейки, соединяются риски на противоположных стенах — эта линия будет «точкой» отсчета;
параллельно ей с шагом 60 сантиметров проводятся линии по всей площади потолка.

Таким же способом размечается потолок по длине комнаты.
Фиксируются дюбелями с шагом 60 сантиметров прямые подвесы, центр их основания должен размещаться по размеченной линии. В точках установки приборов или оборудования лучше дополнительно установить траверсы.

Совет: Заготавливать «впрок», потолочные профили для монтажа гипсокартона не нужно, расстояние между стенами в разных точках помещения может существенно отличаться. Для каждого профиля длина должна замеряется отдельно, а ее величина должна быть меньше примерно на 2 сантиметра, чем ширина помещения.

Крепление подвесов для профилей потолка

В направляющие устанавливаются потолочные профили, таким образом, чтобы центральный желобок выходил на риску. Фиксируются их положение одним саморезом. В случае необходимости используется муфта.
Из потолочного профиля ножницами по металлу отрезаются перемычки длиной 60 сантиметров, и поперечины, которые понадобятся для установки от стены до первого продольного элемента, длиной на два сантиметра меньше, существующего расстояния.
В процессе работы необходимо контролировать совпадение канавки профиля и отметок на стенах.
В местах, где поперечный элемент соединяются с продольным, используется одноуровневый «краб», и крепится саморезами.
Крепятся потолочные профили к подвесам. При этом:

к ПП приставляется к каждой точке соединения уровень;
после проверки всех мест выполняется регулировка отклонений;
все элементы надежно фиксируются.

Монтируются листы гипсокартона.
