Самостоятельная установка камина с чугунной топкой за выходные в двух вариантах

Выбираем материал для сооружения дымохода

В настоящее время большинство дымоходов сооружают на основе металлической трубы из нержавеющей или оцинкованной стали. Изредка встречаются конструкции на основе кирпичной кладки, в основном, в старых домах.

В жилых зданиях новой постройки кирпичные дымоходы – это всего лишь имитация кладки: в их основе находится та же металлическая труба, просто облицованная кирпичом снаружи.

Если же собственники хотят получить аутентичный дымоход из кирпичной кладки, необходимо выбрать специальный тип материала.

Это важно! Для контакта с горячим воздухом, дымом и отработанными газами нужен специальный огнеупорный кирпич, способный выдержать температуру до 700 градусов. Кроме металла, используются также керамические и стеклянные дымоходы

Керамика отличается долгим сроком службы – от 30 лет и выше, но стоимость такой конструкции в несколько раз выше. Стеклянные дымоходы – также дорогостоящий вариант, встречающийся, как правило, в дизайнерских каминах

Кроме металла, используются также керамические и стеклянные дымоходы. Керамика отличается долгим сроком службы – от 30 лет и выше, но стоимость такой конструкции в несколько раз выше. Стеклянные дымоходы – также дорогостоящий вариант, встречающийся, как правило, в дизайнерских каминах.

Частые ошибки и проблемы при установке

Излишний наклон, большое число изгибов и неверный их радиус, наличие горизонтальных областей и превышение их допустимой длины ослабляют тягу в контуре и способствуют образованию в нём наростов сажи.

В случае со сложноконтурным кирпичным дымоходом исправить ситуацию довольно сложно, иногда проблему решает гильзование или установка дымоотводящего оборудования принудительного типа (дымососа). Если же это невозможно, конструкцию придётся разбирать и переделывать.

Модульная стальная конструкция открытого типа легко разбирается, а значит, переделать её не составит особого труда.

Малая высота шахты.

При высоте трубы менее 5 метров, существенно снижается сила тяги. При расположении в одном модуле вентиляционной и дымоотводящей трубы и недостаточной высоте последней возрастает риск затягивания газов назад в вентиляцию.

Ошибка исправляется путём наращивания дымоходной трубы до необходимого уровня.

Слишком малое или большое сечение.

Не только уменьшает тягу, но и может нарушить герметичность контура в целом.

Корректируется тяга установкой на оголовок дымохода флюгера или турбовинта, защищающих контур от задувания и эффекта обратной тяги в ветреную погоду. Однако в штиль они будут бесполезны.

Неподходящий материал и дефекты строительства.

Материал должен соответствовать техническим параметрам эксплуатации, а монтаж осуществляться в строгом соответствии с нормативами.

Правила установки каминной топки

Качество работы камина во многом зависит от того, насколько правильно были соблюдены все инструкции при установке.

Так, профессиональные мастера рекомендуют руководствоваться следующими правилами:

при определении места, где будет располагаться камин, важно позаботиться о том, чтобы примыкающие к нему стены и поверхность потолка стойко переносили воздействия высокой температуры;
обустройство камина предполагает наличие ровного каменного или керамического в качестве основания;
в качестве предохранительной меры основание топки следует оснастить листом стали, толщина которого должна составлять более 2 мм;
роль теплоизоляционного материала прекрасно выполнит вата на базальтовой основе, которую нужно проложить между поверхностями пола и перекрытия. Такая вата отличается высокой термостойкостью (нагрев до 900°C не причинит ей никакого вреда);
одна из особенностей укладки топки – это необходимость ее постепенного закругления, для чего каждый из последующих кирпичей необходимой укладывать на 6 см ближе от начала предыдущего кирпича;
остатки смеси раствора, образующиеся после укладки ряда кирпичей, требуется удалять губкой;
говоря о таком параметре, как толщина стенок топки, следует помнить, что у боковых стенок этот параметр должен составлять 20 см, а у задней грани – 10 см;
при условии, если камин монтируется в сооружении, изготовленном из камня, то его обустройство можно выполнять возле любой желаемой стены

Но если основным элементом конструкции дома выступает древесина, то перед монтажом необходимо соорудить специальный слой защиты. Для этих целей можно воспользоваться либо стандартным кирпичом, либо строительными блоками;
диаметр вмонтированных в камеру декомпрессии решеток должен соответствовать мощности используемой топки;
для того чтобы поверхность не повредилась в процессе работы камина, трубу дымохода важно вывести за пределы крыши не менее, чем на 1 метр;
те участки дымовой трубы, которые пересекают чердачное помещение, необходимо обработать слоем теплоизоляции;
стык топки камина и трубы дымохода должен быть полностью герметичным;
для того чтобы к каналу вывода газов поступал воздух, необходимый для вентиляции, на участке выхода камина требуется обеспечить зазор величиной в 5 см;
минимальная высота топливника над поверхностью пола – 20 см;
контроль над подачей воздуха в топку поможет улучшить установка специальной заслонки дроссельного типа, монтируемой в поддувало;
избыток конденсата способен навредить системе, поэтому важно предусмотреть возможность его стока из трубы.

Изготовление и установка дымохода своими руками

Как мы уже говорили, существующие технологии позволяют не только установить самостоятельно дымоход, но и изготовить дымоходные трубы своими руками. Для этого понадобится:

• Соответствующий целям металл.
• Ножницы по металлу.
• Деревянная или резиновая киянка.
• Железный уголок.
• Длинная прочная линейка.
• «Пушка» — станок, загибающий лист в окружность.

Этапы работы:

Производится разметка и нарезка металлического листа на полосы необходимой длины и ширины.

• Затем при помощи киянки и железного уголка края заготовок сгибаются в противоположных друг от друга направлениях сначала под прямым углом (90⁰), затем угол сгиба плавно доводится до 135-145⁰. Ширина загиба – 0,7 мм.
• Заготовку размещают на станке и, простукивая резиновой киянкой, задают ему нужную форму.

Края заготовки сцепляют между собой. Снова размещают заготовку на станке и сплющивают шовное соединение киянкой. Для большей прочности швы следует заварить.

Для изготовления поворотных элементов, готовые трубы режутся и свариваются под нужным углом (не менее 90⁰):

1. Чтобы получить поворот в 90⁰, трубы режутся под углом в 45⁰.
2. Для изгиба в 120⁰, разрез производится под углом в 60⁰.
3. Для поворота в 150⁰, трубы режутся под углом в 75⁰.

Чертеж и схемы

Перед монтажом необходимо подготовить проект и схему будущего дымохода, которая поможет определить необходимое количество материала, заранее просчитать длину дымохода в целом и отдельных участков в частности.

Расчет размеров

Определение сечения и высоты дымохода.

Слишком тонкая труба не сможет обеспечить должной тяговой силы, а в некоторых случаях может стать причиной обратной тяги и забрасывания угарных газов обратно в помещение. Чрезмерно большой диаметр шахты, наоборот, приводит к необоснованно высокой силе тяги, перерасходу топлива и бессмысленным энергопотерям.

За основу расчёта берётся мощность энергоносителя. Смотрите в таблице:

В инструкциях к энергоустановкам указывается диаметр отводного патрубка, который берётся за основу на первом участке контура. Затем сечение может быть изменено в зависимости от расчётных данных.

1. Для газового оборудования толщина стали — не менее 0,5-0,6 мм.
2. Для жидкотопливных установок – не менее 0,8 мм.
3. Для твердотопливных агрегатов – 1-1,5 мм.

Видео по монтажу

Посмотрите видео, в котором опытный печник поделится с Вами своими секретами.

https://www.youtube.com/watch?v=L4j8Bi2Ns68

Особенности монтажа

Установка металлического дымохода начинается только после монтажа и тщательной фиксации отопительного прибора. Сборка начинается снизу, поэтому сначала устанавливается элемент, отходящий от патрубка теплогенератора. Затем фиксируется тройник, нижняя часть которого выступает в роли ревизионного отдела и отвода конденсата.

Все швы тщательно обрабатываются жаростойким герметиком, скрепляются заклёпками и хомутами, а затем обматываются алюминиевым скотчем. При стыковке сэндвич-труб для предотвращения попадания конденсата в утеплитель сначала соединяется внутренний контур (верх вставляется в низ), затем наружный. Глубина посадки одной трубы в другую должна быть не менее половины сечения самой трубы.

Фиксируется трубопровод к опорным элементам дома при помощи установки кронштейнов каждые 1,2 метра, опорной площадки, хомутов. При этом вес конструкции должен равномерно распределяться по всем крепёжным элементам. При возвышении трубы дымохода над крышей более чем на 1,5 метра она обязательно закрепляется посредством растяжек.

Для обеспечения оптимальной геометрии стального дымоходного контура и максимальной его функциональности используются разнообразные фасонные элементы:

• Повороты.
• Переходники, предназначенные для перехода с одного диаметра (формы) на другой.
• Тройники и крестовины, разветвляющие контур в различных направлениях.
• Муфты (ниппели), соединяющие отдельные участки труб между собой.
• Проходные патрубки и гильзы.
• Заглушки, ревизионные модули, зонтики, дефлекторы, фартуки, оголовки, искроуловители и пр.

При выводе стального дымохода через кровлю снаружи отверстие должно дополнительно герметизироваться (закрываться) специальной уплотняющей заглушкой из огнестойкой резины или силикона.

По окончанию монтажных работ производится пробный запуск, который позволяет проверить герметичность контура и выявить участки, подвергающиеся излишнему нагреву. Обнаруженные огрехи устраняются.

Кстати, при первом запуске может появиться неприятный запах гари, который является следствием выгорания масла с поверхности новых труб и кристаллизации герметика. Не стоит по этому поводу переживать.

Почему дымоход засоряется

Засорение дымоходных каналов – естественный процесс, возникающий в результате горения. Только часть топлива, распадаясь на фракции, приобретает газообразную форму и выходит, как выброс, в атмосферу.

Другие фрагменты с более тяжелой, плотной структурой принимают форму сажевого налета и оседают на внутренней поверхности трубопровода, со временем в разы ухудшая его пропускную способность.

Провоцирует засор каналов использование дров из хвойных пород деревьев. Тягучие смолистые вещества, в избытке содержащиеся в составе, образуют мощную клейкую основу и способствуют удержанию на ней сажевых отложений.

Такое загрязнение тяжело поддается препаратной чистке и требует тщательного удаления посредством механических приспособлений.

Бытовой мусор, упаковочная тара, остатки старой мебели, текстиль и прочие предметы, не являющиеся топливным ресурсом по определению, во время сгорания выделяют едкие эфирные комплексы, тяжелые канцерогены и смолистые соединения.

Поэтому сжигание в топке печи или камина подобных отходов жизнедеятельности человека негативно сказывается на работе отопительного оборудования любого класса.

Все они в форме плотного, вязкого осадка покрывают внутреннюю поверхность труб и создают условия для удержания сажи, нагара и копоти. Канал, по которому газообразные элементы выходят в атмосферу, сужается до минимума, тяга опрокидывается, и часть дыма попадает в жилое помещение.

Температура в комнате падает, а использование греющего оборудования становится опасным в связи с возникновением риска отравления угарным газом.

Ускоряют забивание дымоходного канала отложениями дрова из недавно спиленного, отсыревшего леса.

Отсыревшее полено на 35% снижает уровень теплоотдачи, способствует быстрому засорению дымоотводящей системы, а со временем выводит ее из строя.

Иногда активное скопление нагара внутри трубы провоцируют ошибки, случайно или по неопытности допущенные в процессе закладки топки и обустройства дымохода для камина или печи.

Это может быть:

• неверно рассчитанный угол наклона трубы;
• слишком тонкие стенки отводной системы;
• неправильно подобранная труба для дымохода;
• увеличенный объем конденсата, образующийся из-за недостаточной термоизоляции;
• чрезмерное количество изгибов и поворотов дымоходного пути;
• шероховатости на внутренней поверхности отводных каналов.

Именно эти причины ускоряют загрязнение дымоходов и в несколько раз уменьшают КПД печей, котлов и каминов. Владельцам жилья рекомендуется очень тщательно относиться к выбору печников и обращаться только к тем, кто уже подтвердил свои умения и высокую квалификацию.

Иначе  с завидной регулярностью будет возникать вопрос о том, как чистить домашний дымоход, доставляя вам массу хлопот и требуя постоянных финансовых затрат.

Дымоход камина — 5 наиболее распространённых ошибок при определении схемы и конструкции

Труба на крыше домика, из которой непременно идёт дым, — популярный сюжет детских рисунков, даже если ребёнок растёт в городских кварталах и никогда не был в настоящей деревне. Малышам пока невдомёк, а вот взрослые знают (или обязаны знать), что устройство дымохода для камина должно соответствовать строительным нормам, обеспечивать эффективную и безопасную эксплуатацию очага. Увы, большие дяди, «самостройщики» и неискушённые в профессии строители нередко попадают впросак, не уделяя должного внимания этому вопросу. В нашей статье — краткий обзор наиболее распространённых ошибок при устройстве дымохода и рекомендации, как их избежать.

Как устанавливать

Монтаж камина и дымохода проводят в определенной последовательности, чтобы учесть все нюансы, а конструкция была безопасной и функциональной:

1. Чертежи и планирование, расчеты. Обязательно нужно учитывать диаметры дымохода и выходного отверстия топки, высоту трубы, необходимость и наличие горизонтальных элементов в дымоходе, чистку и уход.
2. Подготовка места для топки. Фундамент для камина должен быть жаростойким, поэтому потребует специального раствора, между отопительной системой и остальным помещением должно быть некое расстояние. Чтобы обеспечить безопасность, для кирпичных конструкций делают довольно глубокий фундамент. При использовании металлических конструкций их дополнительно обрабатывают жаростойкой краской. Противопожарную обработку места положения камина проводят на этом этапе.
3. Монтаж самой топки, камина. Каменные конструкции укладываются в определенной последовательности. Стальные камины требуют жесткого монтажа с применением анкеров – специальных длинных болтов, выдерживающих высокую нагрузку. Отдельные детали соединяют алюминиевым скотчем, предварительно обрабатывая швы герметиками.
4. Установка дымохода начинается с соединением с патрубком. Это место фиксируется металлическими огнеупорными клепками, создается герметичность соединения и его изоляция от стен листовым металлом, асбестоцементными материалами. В конструкции не должно быть более 3 поворотов, длина горизонтальных участков не более 1 м, а высота трубы над коньком должна составить не менее 0,5 м. Конечно, все стыки и швы должны быть герметичными, изолированы от перекрытий негорючим и теплоизолирующим слоем. Соединения со стенами и перекрытиями фиксируются хомутами, которые «реагируют» на изменения температуры и принимают на себя нагрузку.
5. Монтаж выдры. Правильно установить оголовок, короб – значит учесть общую высоту дымохода и защитить трубу от попадания внутрь осадков. Для этого понадобится специальный колпак и приспособления (дефлекторы, фьюгарки, дымовые насосы), способствующие правильной тяге.
6. Облицовочные работы – это оформление камина негорючими отделочными материалами. Пол возле камина часто выкладывают жаропрочным камнем или керамической плиткой, а стенки металлических конструкций также закрывают.
7. Обеспечение пожарной безопасности в помещении с топкой. Нельзя хранить большие запасы топлива рядом с камином, чтобы не допустить возгорания. В такой комнате хорошо держать средства для тушения (огнетушитель, емкость с песком). В больших коттеджах и домах нелишне установить пожарную сигнализацию.

Дымоход часто становится не только вытяжкой, но и частью отопительной системы дома. От его качества и правильной установки зависит пожарная безопасность и чистота воздуха. Поскольку делается дымоход на десятилетия, то стоит подойти к вопросу установки камина и монтажа дымохода очень основательно, чтобы потом не переделывать всю каминную систему, а также не испытывать неудобств и разочарования из-за неправильной работы дымохода.

9фотографий

Изготовление и установка дымохода своими руками

Решившись на изготовление дымохода своими руками, прежде всего, следует:

• определиться с материалом, из которого будет выполнена конструкция;
• выполнить чертёж и схему будущего строения;
• произвести расчёт размеров.

Универсальной строительной схемы дымоотводящей конструкции не существует, для каждого дымохода она будет индивидуальна, т.к. зависит от ряда факторов:

• особенностей помещения, где планируется установка камина, и строения в целом;
• типа отопительного прибора;
• вида используемого топлива;
• выбранного строительного материала (коэффициента его теплового расширения).

Из каких материалов лучше сделать

Изначально выбор материала основывается на типе используемого камина и только затем на эстетичности и личных предпочтениях владельца.

• Кирпичный дымоход рекомендован к использованию только с твердотопливным оборудованием.
• Симбиоз кирпича и газового камина – не самое лучшее решение, т.к. температура переработанных продуктов сгорания у газовых приборов достаточно низкая. Это приводит к образованию большого количества конденсата, который, вступая в химическую связь с продуктами горения, разрушает кирпичную конструкцию. Это же касается и жидкотопливных, пиролизных (газогенераторных) или пеллетных (автоматизированных твердотопливных) каминов.

Если же кирпичная кладка является для вас обязательным условием, следует произвести гильзование (футеровку) дымоходного канала, т.е. установить вовнутрь однослойную трубу из нержавейки, отличающейся стойкостью к кислотной среде. Достоинство металлического вкладыша ещё и в том, что его можно вставить в дымоотвод даже по завершению строительных работ или в ходе реконструкции старой шахты. При этом между стенкой и стальным вкладышем обязательно должно оставаться расстояние.

Чертеж и схемы

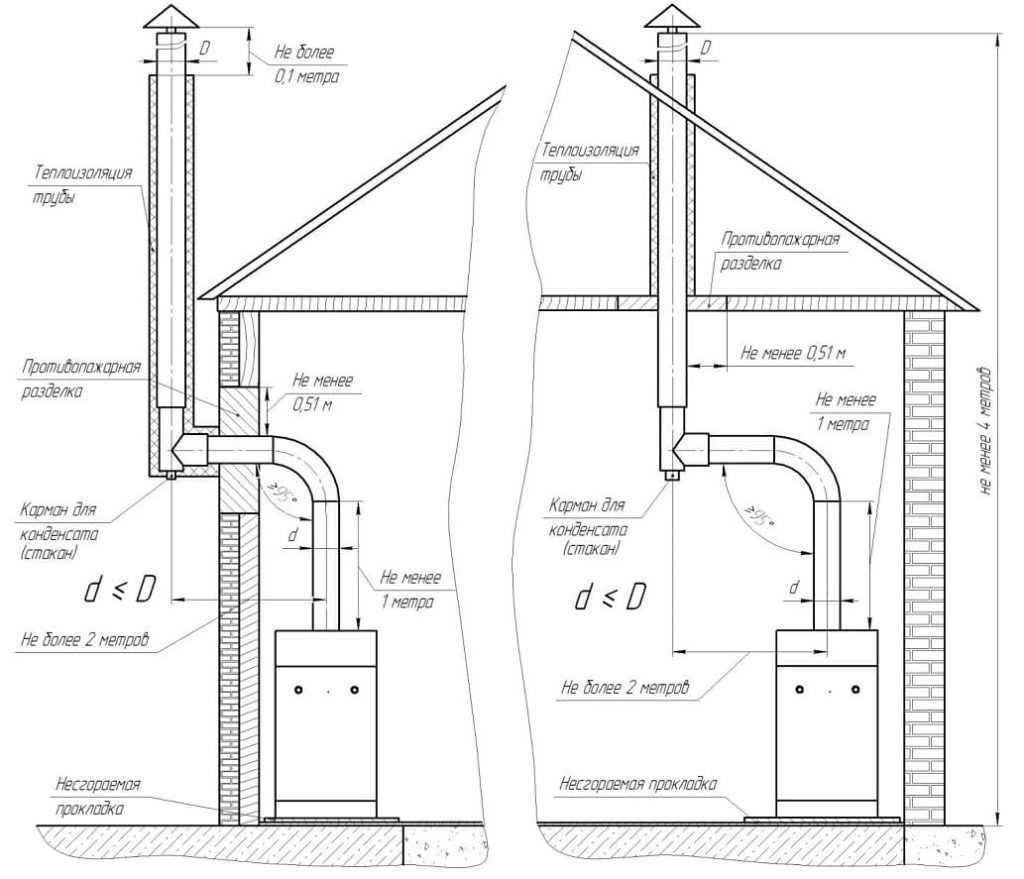

Схема устройства металлического сэндвич-дымохода:

Чертёж традиционной кирпичной дымоходной шахты:

Схема дымоходного канала из кирпича со стальным/керамическим вкладышем:

Расчет размеров

При проведении проектных расчётов определяется необходимое сечение и высота труб. При этом учитываются:

• мощность камина;
• тип топлива;
• место его размещения;
• климатические особенности региона.

Когда полученный результат ниже высоты дома, он корректируется в большую сторону, учитывая нормативные стандарты к высоте (не менее 5 метров) и требуемый уровень возвышения над крышей.

Кроме того следует придерживаться следующих рекомендаций:

• диаметр дымоотводящего канала должен равняться диаметру выходного патрубка камина;
• диаметр дымоходной шахты при одновременном подсоединении к нему двух агрегатов высчитывается по каждому отдельно и суммируется;
• при закруглении в поворот, радиус этого закругления не должен превышать сечение основного контура.

Для определения необходимых параметров, зная мощность отопительного агрегата, можно воспользоваться таблицей:

Для поддержания оптимальной теплоотдачи и безопасности контура немаловажное значение имеет толщина стенок трубопровода. В зависимости от типа материала установлены следующие минимальные значения:

• для кирпичной конструкции – 12 см;
• для бетонной – 6 см;
• для стальных труб – от 1 мм.
