Теплый пол - система и схема конструкции, комплектующие и правильная технология

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

Пример монтажа нагревательного кабеля теплого пола

Следует учесть! При укладке теплого пола нельзя допускать пересечения участков кабеля.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

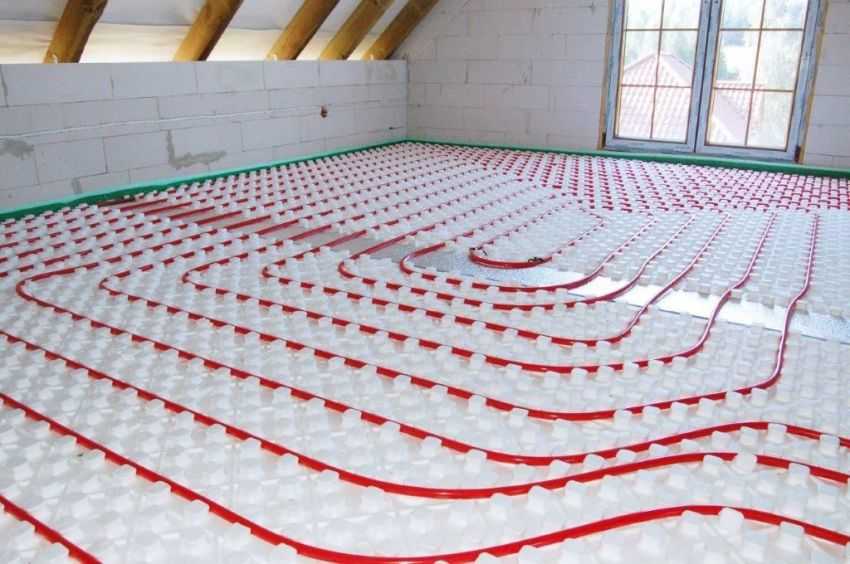

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола. Прежде всего, необходимо определить со способом подключения.

Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

Схема подключения теплого водяного пола

На ней показаны следующие элементы цепи:

Как выбрать?

Перед покупкой теплого пола ТМ Nexans необходимо выбрать подходящее изделие, ведь только качественная конструкция, которая полностью удовлетворяет выдвинутым будущим владельцем критериям, сможет работать максимально долго и эффективно.

Для начала, следует определить, какую функцию будет выполнять механизм. Будет это дополнительный вид отопления или самостоятельная система, функционирующая без использования других объектов подогрева. Все указанные модели имеют абсолютно разные нагрузки на систему электропитания, поэтому данный момент обязательно нужно учитывать.

Не последнюю роль играет и материал напольного покрытия.

После этого идет выбор вида кабеля для теплого пола. Это может быть одножильный или двужильный изолированный шнур.

Важно учесть и рабочую площадь, которую отопительная система будет обогревать. Ее определяют как разницу между общим периметром комнаты и местами, где стоит мебель и другие стационарные предметы быта

При выборе теплого пола также нужно помнить и о том, что данный механизм полноценно функционирует только при наличии терморегулятора. С его помощью владелец системы обогрева может самостоятельно устанавливать и контролировать уровень температуры в помещении, выбирать время работы теплого пола.

Подробнее смотрите далее.

Достоинства и недостатки обогрева кондиционером

Существует несколько типов сплит систем, но для отопления кондиционером можно использовать не все. Современные системы практически всегда оснащаются функцией «режим обогрева». В отличие от большинства других отопительных приборов, в них никогда не предусматриваются ТЭНы.

Кондиционеры, которые обладают такими функциями достаточно просты в эксплуатации и не нужно обладать какими-то особыми умениями и знаниями для того, чтобы управлять данными приборами.

Существуют как положительные моменты обогрева помещения кондиционером, так и недостатки, которые обязательно нужно учитывать.

Плюсы и минусы отопления обогрева кондиционером

Плюсы:
1. Сплит системы являются более эффективными, нежели современными конвекторы, системы теплых полов, где воздух нагревается по принципу передачи тепловой энергии с помощью определенного нагревательного элемента. Коэффициент полезного действия кондиционеров примерно в 3-4 раза выше, чем среднестатистического отопительного прибора. Наверное, это и есть, наиболее, весомое достоинство сплит-систем;

2. Благодаря тому, что нагревание осуществляется по принципу принудительной вентиляции, помещение нагревается максимально быстро, а соответственно не нужно ждать, пока образуется комфортный микроклимат, как это случается со многими отопительными системами;

3. Полная автоматизация. Человек может самостоятельно контролировать мощность и работу кондиционера на обогрев, устанавливая специальные режимы в зависимости от желаемой температуры воздуха;

4. Их можно применять в качестве охлаждающих приборов в летнее время года;
5. Достаточно легкая и быстрая установка. Кроме того, цена оборудования относительно низкая, если сравнивать, к примеру, с газовым котлом;
6. Нет необходимости тратить много сил и времени на содержание такой системы, ведь эксплуатационные работы ограничиваются промыванием внутреннего блока, и время от времени очищением внешних элементов. Если грамотно осуществить установку, то такая система сможет полноценно функционировать на протяжении многих лет, не требуя при этом даже дозаправки.

Минусы:
1. Самый большой недостаток такого типа отопления заключается в том, что как только начинает опускаться температура воздуха, то параллельно с этим снижается и эффективность обогрева кондиционера. Например, большинство таких приборов являются практически неработоспособными в те дни, когда температура опускается ниже пяти градусов. Хотя с каждым годом современные компании активно работают над решением такой проблемы и уже сегодня на рынке представлены модели, способные работать и при -15 градусов по Цельсию;

2. Помещение нагревается неравномерно. Так, если установить настенную модель кондиционера, то пол будет оставаться холодными, хотя конвекторы и радиаторы обладают теми же недостатками. Но, сегодня набирают популярности системы, оснащенные специальными датчиками, которые способны полностью контролировать температуру в помещении и изменять воздушные потоки в зависимости от климатических условий;

3. Работающие на обогрев отопление кондиционеры обойдутся дороже, нежели конвекторы.

Специалисты компании «Арктик-Вент» всегда готовы помочь в выборе когда Вам требуется отопление обогрев кондиционером, а также подсказать, насколько целесообразным и правильным будет решение использовать такой прибор.

Выбор по мощности и площади

Если использовать как дополнительное отопление дома, то мощность обогрева на 1 м2 должна быть в пределах 110-130 Вт.
Если использовать как основное отопление дома, то мощность обогрева на 1 м2 должна быть 130-150 Вт.

Теплолюкс 18ТЛБЭ2-23-420 обладает такими параметрами: мощность 420 Вт для площади 2,8-3,8 м2. Чем же объясняется такой разброс площади 2,8-3,8 м2? Если использовать обогрев в качестве основного, то площадь близка к значению 2,8-3,0 м2, а если дополнительное, то допускается 3,5-3,8 м2. Но в большинстве случаев производители указывают среднее значение между этими показателями.

Почему? Это объясняется тем, что эти помещения имеют, в большинстве случаев, слабую теплоизоляцию.

Допустим, вам необходимо сделать обогрев пола на балконе и добиться комфортной температуры. Тогда в нашем случае комплект обогрева подойдет для площади 2,8-3,2 м2, но не 3,3-3,5 м2. При этом не рекомендуется покупать такой комплект, если площадь обогреваемого балкона будет меньше 2,8 м2. В противном случае это может спровоцировать перегрев отдельных участков кабеля, располагающихся достаточно близко друг к другу. В результате система напольного обогрева быстро выйдет из строя.

Если вы решили остановиться на выборе нагревательных матов, то подбор мощности еще упрощается. По стандарту нагревательный кабель закрепляется на сетке, толщиной в 0,5 м. Площадь для каждого из комплекта всегда фиксированная. Например, нагревательный мат марки Национальный Комфорт обладает мощностью в 440 Вт и площадью 3 м.

Итак, мы произвели обзор производителей теплого пола

Разнообразие продукции

Компания предлагает широкий ассортимент нагревательных матов и кабелей для теплого пола. Основные из них:

Технические характеристики матов Termomat

Thermomat TVK-130. Тонкий мат под плитку, укладываемый в клеевую основу для напольного покрытия.
Существует специальный теплый пол под ламинат. Thermomat TVK-130 LP, создан специально для укладки под ламинат и паркет. Он отличается дополнительной защитой с помощью армированной фольги. Монтаж такого типа мата проводится без дополнительной подготовки, сразу под напольное покрытие.
Thermomat TVK-180. Мат, оснащенный кабелем с увеличенной мощностью, обеспечивающий более быстрый прогрев помещения. Предназначен для холодных помещений.
Thermocable SVK-20. Греющий кабель, предназначенный для бытовых и промышленных объектов.
Устройство греющего кабеля Thermocable SVK-20
Thermo FreezeGuard. Саморегулирующийся греющий кабель, который разработан для обогрева объектов, подверженных обледенению. На рынок поставляется с муфтой и матрицей, регулирующей тепло.
Строение кабеля Thermo FreezeGuard

Теплый пол от шведской компании Thermo – это прекрасное решение для обеспечения энергоэффективности любого жилого дома или квартиры. Система, уложенная под ламинат или плитку, создает идеальный температурный режим для человека.

Какой бывает теплый пол

Какие теплые полы использовать, следует решать в зависимости от потребностей и характеристик системы подогревы пола. Наибольшей популярностью пользуются пленочные инфракрасные полы ввиду малого потребления электроэнергии и доступности их стоимости.

Однако при наличии собственной автономной системы водяного отопления выбор следует останавливать на водяных теплых полах. Они в этом случае будут максимально экономичны. А также функциональны и удобны в процессе эксплуатации. Грамотно обустроенный водяной теплый пол дает возможность обогреть дом даже значительной площади и при отсутствии радиаторов.

В многоквартирном же доме установка водяных полов и не рекомендуется, и запрещена законом. Чрезмерное давление в сетях водоснабжения, их загрязненность, высокий риск затопления соседей снизу – все это является серьезным «противопоказанием» к монтажу водяного теплого пола в городской квартире. Здесь следует останавливать свой выбор на электрических аналогах.

Кабельная система

Использовать теплый пол кабельной системы совсем просто. Монтаж его осуществляется в процессе обустройства полов. Благодаря такой системе, в любое время может быть получено приятное тепло, идущее от пола. Особенностью системы следует считать возможность установки и в частном доме, и в городской квартире. А также возможность полного обогрева в отопительный сезон даже при отсутствии радиаторов.

Более устаревший вариант кабельного теплого пола представляет собой кабель, который равномерно раскладывается при заливке стяжки пола. Более современный вариант – тонкая капроновая сетка, в которой уже имеется утепляющий кабель. Работает он от электричества.

Укладывать такой вид теплых полов рекомендуется под керамическую плитку, керамогранит. Возможность экранирования такого пола позволяет снизить до предельного минимума количество вредных для здоровья человека электромагнитных излучений. Такой вариант установки рекомендуется применять для детских комнат, спален. Однако и в иных помещениях жилого дома или квартиры также не следует слишком экономить: позаботьтесь о здоровье своем и своих близких.

Инфракрасные пленочные теплые полы

Такой вариант теплого пола подойдет для укладки в сухую стяжку. Потому рекомендовано выбирать его для монтажа под паркет, ламинат. Благодаря особой современной технологии изготовления, такой вариант теплых полов позволяет получать тепло не прямым нагреванием воздуха в помещении, а через обогрев предметов, находящихся в нем.

Даже длительное пребывание в помещении с инфракрасными теплыми полами не создает опасности для здоровья человека. По этой причине такой вариант обогревательной системы может использоваться и в детской комнате, и в спальне.

Инфракрасный теплый пол станет наиболее экономичным и современным решением. Он подойдет для любого варианта помещений

Многие задаются вопросом: какой теплый пол лучше использовать на балконе? И именно инфракрасные полы позволят создавать уют и комфорт и в этом небольшом, но немаловажном помещении

Виды карбоновых систем

Карбоновая система теплого пола выпускают двух типов – пленочное и стержневое покрытие. Оборудование имеет различную конструкцию и технические характеристики.

Пленочные полы

Устройство представляет собой сплошное термостойкое пленочное покрытие, между слоями которого расположены карбоновые полосы. Нагревательные элементы между собой спаяны с помощью медных шин.

Пленка, изготовленная из качественного прочного полипропилена, выдерживает высокий температурный режим – до 120 градусов по Цельсию. При этом материал совершенно не деформируется и не теряет первоначальных характеристик.

Один рулон пленочного теплого пола имеет длину 50 метров, а ширина его колеблется в пределах от 50 до 100 сантиметров. Толщина полипропиленового слоя может быт в пределах 0,23- 0,47 миллиметров.

Монтаж пленочной системы обогрева производится сразу под финишное покрытие при условии наличия правильно оформленной ровной основы пола. Благодаря этому значительно облегчается весь процесс укладки и демонтажа оборудования.

В зависимости от категории карбонового пленочного материала потребляемая мощность таких теплых полов может иметь показатели от 130 до 400 ватт на метр квадратный. При этом соответствующая максимальная температура нагрева поверхности составляет от 40 до 80 градусов. Расход энергии в процессе работы системы не превышает 25,-35 ватт в час.

Укладка нагревательной карбоновой пленки

Стержневой пол

Такой вид карбонового теплого покрытия имеет другую конструкцию. Состоит система из заполненных смесью из карбона стержней. Такие гибкие элементы нагрева изготовлены из крепкого полимера, который обладает высокой термостойкостью.

Каждый стержень между собой соединен многожильным проводником из медного сплава. Все провода покрыты защитным полипропиленовым слоем. Параллельное их подключение позволят бесперебойно работать оборудованию при выходе и строя отдельных нагревательных участков.

Стержневой карбоновый теплый пол

Инфракрасное излучение, возникающее в процессе поступления электричества к карбоновым стержням, полностью прогревает всю площадь полового покрытия. Одновременно с этим при сильном нагреве отдельных зон мощность системы снижается. Такое свойство позволяет исключить возможность перегрева конструкции и прокладывать оборудование в местах, где располагаются крупные предметы интерьера помещения.

Монтаж стержневого устройства обогрева выполняется исключительно в стяжку. Если предполагается финишное покрытие из керамической плитки, то можно размещать систему в слоях клеевого раствора. При этом для укладки карбонового теплого пола стержневого типа обязательно требуется специально подготовленное основание с хорошей теплоизоляционной защитой.

Функционируют стержневые теплые полы с максимальным нагревом рабочей поверхности 60 градусов. Расход электрической энергии в процессе работы составляет от 20 до 50 ватт в час.

Пленочная и стержневая отопительная система отличается своей универсальностью, так как оборудование можно устанавливать под финишное покрытие пола любого типа. При этом качество обогрева совершенно не снижается.

Укладка стержневых нагревательных матов

Как выбрать?

Не последнюю роль играет и материал напольного покрытия.

Преимущества систем

Теплый пол Thermo имеет множество достоинств, но и не лишен недостатков. Прежде, чем приобретать это оборудование, необходимо составить полное мнение об этой продукции.

Системы от шведского производителя необычайно комфортны. Оборудование настроено таким образом, чтобы выдавать максимально подходящую и комфортную для людей температуру на уровне ног. В ногах температура составляет 24 градуса. На уровне тела человека температура немного ниже – 20 градусов. Электронные органы управления позволяют точно изменять режимы обогрева в разных помещениях в зависимости от необходимости. Терморегулятор интеллектуален и позволяет с высокой точностью производить настройку.

Немаловажный параметр – эстетичность. Правильно смонтированная системе будет не видна в любом помещении, но при этом она будет дарить такое уютное и желанное для каждого тепло. Узнать о том, что в помещении работает теплый пол, можно только по изящному и элегантному термостату, который можно повесить на стену. Над внешним видом термостата работали лучшие европейские дизайнеры – он без труда впишется в любые интерьеры и сможет точно настроить теплый пол под ситуацию. Швеция – это страна, где любят комфорт и эстетику, поэтому в своей продукции производитель старается воплотить все эти важные и нужные качества.

Оборудование отличается высокой долговечностью и надежностью. Такие системы отопления могут служить человеку десятки лет. Немаловажный факт – гарантия. Компания дает гарантию на весь комплекс оборудование на 20 лет. Это самым лучшим образом заявляет о том, что и комплектующие, и система в сборе – невероятно надежны и долговечны.

В Швеции, так же, как и в нашей стране любят универсальные решения. Поэтому производитель создал систему, которая по-настоящему универсальна. Такие теплые полы можно использовать как и где угодно. Это может быть единственный и главный источник тепла в квартире, доме, офисе. Еще комплекс может работать как дополнительное отопление. Кроме этого, универсальность проявляются при монтажных работах. Нагревательные кабели и маты можно смонтировать как в строящемся здании, так и в жилом помещении, где просто делается ремонт.

Немаловажный фактор, который сделал этот теплый пол таким популярным, это простота и удобство монтажа. Компания Термо, Швеция заботится о своих клиентах и потребителях и к каждому комплекту прилагает очень подробную инструкцию, где монтажные работы описаны буквально по шагам. Также инструкция включает в себя список инструментов. Справиться с монтажом сможет даже далекий от такого оборудования человек.

Монтаж электрических теплых полов

Ранее уже публиковалась статья про установку водяного теплого пола, а здесь речь пойдет про монтаж электрических теплых полов.

Монтаж электрического тёплого пола в толстой стяжке

Чтобы направить энергию кабельного нагревателя в правильном направлении, под стяжку помещают теплоизоляцию (на первом этаже — пенополистирол, на междуэтажном перекрытии — вспененный полиэтилен).

На базовое основание укладывают плиты пенополистирола толщиной 5 см	По металлической сетке выполняют первый (тонкий) слой стяжки
К стяжке крепят монтажную ленту
На монтажную ленту «змейкой» навивают секцию. Укладывают гофротрубу с датчиком, силовым кабелем и сетевым проводом	Силовой кабель и сетевой провод заводят в монтажную коробку и подключают к соответствующим разводам в терморегуляторе. Нагревательную секцию закрывают слоем стяжки

Монтаж нагревательных матов

Плиточный клей высыхает гораздо быстрее, чем толстая стяжка. Обычно тёплые электрические полы на основе нагревательного мата можно включать уже через 5-7 дней после завершения плиточных работ.

Составляют чертёж обогреваемой площади с указанием положения датчика температуры, концевой соединительной муфты, точки подключения к электросети	В полу и стене выполняет штробы под датчик температуры, силовой кабель и сетевой провод (находятся в гофротрубе), а также выбирают гнездо под монтажную коробку
Базовую поверхность очищают. Гофротрубу с датчиком температуры, силовым кабелем и сетевым проводом укладывают в штробу	Силовой кабель заводят в монтажную коробку. Производят замер омического сопротивления. Нагревательный мат подключают через терморегулятор к электросети
На подготовленной базовой поверхности раскладывают нагревательные маты. Нагреватель фиксируют за счёт клеевого слоя. При укладке обходят места предполагаемого расположения корпусной мебели	Желательно не оставлять систему открытой на длительное время. Это может привести к случайному повреждению тонкого кабеля

На нагревательные маты зубчатым шпателем аккуратно наносят сплошной слой плиточного клея и укладывают керамическую плитку

Монтаж плёночного теплого пола

Плёночный нагреватель монтируют «сухим» способом, без стяжки. Тёплый пол можно включать сразу после электромонтажа и укладки напольного покрытия. Плёнка выдерживает 80 °С (а краткосрочно — до 100 °С). Система продолжает работать при локальном повреждении рабочего элемента.

Рулоны термоплёнки нарезают на отрезки нужной длины. На медную жилу устанавливают контактный зажим. По линии отреза медной шины монтируют изоляцию

Контактные провода соединяют с контактным зажимом и зажимают. Нижний лист изоляции контактных зажимов установлен правильно

Контактный зажим с подключёнными проводами заизолирован. Монтируют датчик температуры пола. В теплоотражающей подложке делают отверстие под датчик

Датчик крепят битумной изоляцией. Вид с обратной стороны термоплёнки

Соседние полосы скрепляют строительным скотчем. Термоплёнку закрывают защитным полиэтиленом. Укладывают напольное покрытие (ламинат, паркетную доску)
