Технология монтажа под ламинат теплого инфракрасного пола

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

  1. Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
  2. Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
  3. Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

  • Тепловым излучением.
  • Конвекцией.
  • Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка)  монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

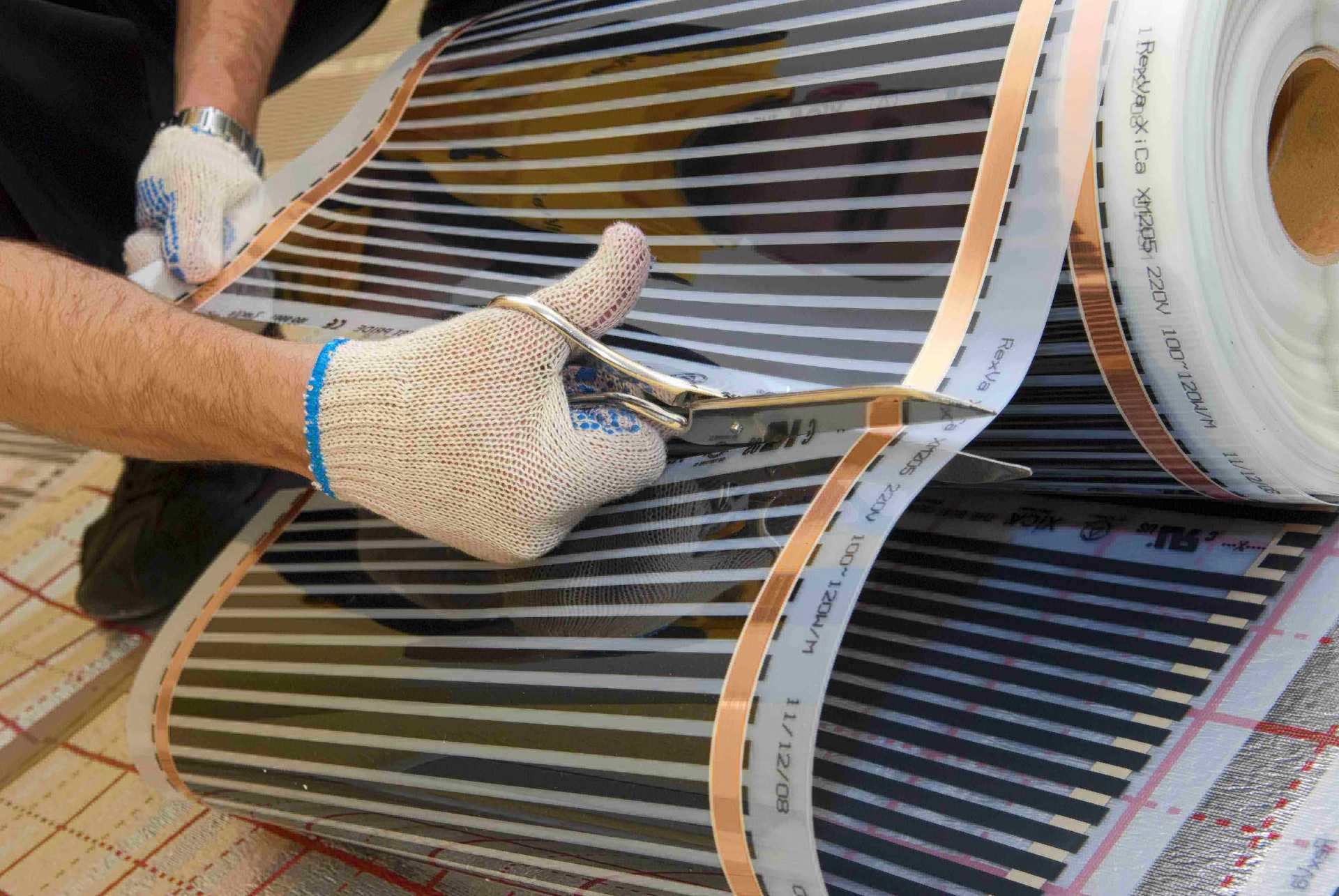

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчем

Уложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Видео-уроки по укладке

Какой электрический теплый пол лучше под ламинат

Существует три системы электрического подогрева пола,
которые могут быть использованы для установки под ламинат:

1.Кабельный теплый пол

Нагревательный резистивный кабель разматывается из бухты.
Пользователь самостоятельно рассчитывает его длину и определяет способ укладки.
Уложенный кабель монтируется на специальные ленты с фиксаторами или на
металлическую сетку.

Монтаж кабельного пола предполагает обязательное устройство
стяжки. Высота (толщина) стяжки достигает 40 мм, что и является основным
фактором, который ограничивает распространение кабельной системы подогрева
пола.

Исходя из физических параметров и технических характеристик
системы, можно обосновать нецелесообразность использования кабельной системы
под ламинат:

высокий расход электроэнергии, существенная часть
энергозатрат приходится на обогрев самой стяжки;

более высокая, по сравнению с другими системами, сложность
регулирования температурного режима;

необходимость знания точного места установки мебели, чтобы
избежать перегрева пола.

Монтаж кабеля под ламинат проводится аналогично тому, как
выполняется монтаж электрического теплого пола под плитку. А ввиду наличия
толстой стяжки, специфика в монтаже самого ламината отсутствует.

Вывод: нецелесообразно использовать кабельный теплый пол под
ламинат.

2.Тепломаты (нагревательные маты для пола)

Система теплый пол, при которой нагревательный кабель изначально
уложен в маты. Отличительная особенность – в матах используется более тонкий
кабель, зафиксированный на заданном расстоянии, что исключает расчет шага
укладки.

Монтаж электрических матов происходит быстро, а толщина
стяжки сокращается на 5-10 мм. Однако с точки зрения устройства теплого пола
под ламинат, минусы этой системы аналогичны недостаткам предыдущей.

Вывод: такой способ более приемлем для монтажа ламината,
однако также имеет более выгодную альтернативу.

3.Пленочный или инфракрасный теплый пол

Как утверждают мастера, монтаж пленочного теплого пола под
ламинат, является наиболее предпочтительным вариантом.

Достоинство в эффективности и экономичности (как в процессе
монтажа, так и в процессе эксплуатации).

При установке инфракрасного пола нивелируются такие
недостатки ламината, как:

выделение формальдегида, который в большинстве случаем
используется как связующее вещество при изготовлении ламелей;

растрескивание ламели по шву или расслаивание по толщине.
Появляется вследствие неравномерного или резкого нагрева;

С точки зрения потребления электрической энергии – пленочный
пол самый экономный вариант отопления.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото
Описание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы  медная полоса была внизу.

Шаг 7

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки

Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.

Шаг 15

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы

Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Укладка ламината

Прежде чем укладывать ламинат, требуется защитить устройство от попадания воды. Для этого оно закрывается полиэтиленом, который стелится внахлёст, с заходом на стены. Швы проклеиваются скотчем.

У плит первого ряда срезаются шипы с одной стороны. Этой стороной ламели кладутся к стене, с отступом 10 мм — технологический зазор, в который размещается прокладка. Зазор необходим для свободного сужения или расширения материала при изменении температуры.

Доски второго и последующих рядов прикладываются к соседним панелям под углом 45 градусов, и защёлкиваются при  помощи замков. Последнею дощечку следует монтировать с помощью струбницы,

Когда весь отделочный материал уложен, по периметру комнаты монтируются плинтуса, они прикроют технологические зазоры.

Расчет систем

Согласно инструкции по установке инфракрасного пленочного пола, выделяются следующие её этапы:

  • Проектная часть и расчет;
  • Подбор элементов системы и материалов;
  • Установка системы;
  • Тестирование схемы;
  • Чистовые работы.

Изначально важно учесть, что эффективная базовая система ИК-обогрева должна занимать около 80% совокупной площади помещения, а в случае вспомогательного варианта – около 40% (при этом конструкция не должна размещаться под массивной мебелью). Подсчёт площади, подлежащей обогреву, производится из расчёта того, что ИК-пленка размещается на расстоянии не менее 10 см от стен или вертикально расположенных поверхностей. Подсчёт площади, подлежащей обогреву, производится из расчёта того, что ИК-пленка размещается на расстоянии не менее 10 см от стен или вертикально расположенных поверхностей

Подсчёт площади, подлежащей обогреву, производится из расчёта того, что ИК-пленка размещается на расстоянии не менее 10 см от стен или вертикально расположенных поверхностей.

Приступая к расчёту мощности системы важно учитывать, что мощность отдельного ИК-изделия может составлять от 150 до 220 Вт/м. кв

Уровень энергопотребления для изделия вычисляется по формуле: Эп=Sо*k*Т, где:

  • Эп – потребление энергии, Вт/час
  • Sо – площадь м. кв.
  • k – коэффициент перерасчета (к примеру, схема включена на 50%, тогда k равен 0,5)
  • Тм – тепловая мощность пола.

Рассчитывая количество необходимых термостатов, а также места их расположения надо учитывать, что при установке нескольких комплектов полов необходимы несколько термостатов, поскольку потребляемая устройством мощность суммируется.

Установка термостата обычно происходит на высоте 15-20 см над чистовой поверхностью пола, для комфортного же использования – на высоте около 1 метра (на уровне розеток). Термостаты располагаются на стене противоположной направлению укладки полос изделия (для экономии проводки).

Для термостатов применяют 2 варианта подключения:

  • Разделение площади на зоны и присоединение каждой из них к отдельному термостату;
  • При помощи пускателя (или специального реле). Такое реле будет исполнять функцию безопасного управления всей системой (для установки лучше привлечь специалиста).

Разновидности теплого пола

Перед тем как начинать закупку деталей для монтажа, необходимо определиться с тем какой тип конструкции вы будете использовать. Теплый пол можно классифицировать так:

  1. Водяной. Для укладки такой конструкции потребуется достаточно много времени и материалов. Например, вам нужно будет обезопасить пол гидроизоляцией, использовать теплоизоляцию. Для обустройства такой конструкции потребуется детальный, максимально точный расчет. Такой пол достаточно эффективный, но возиться с ним придется долго.Водяные теплые полы, смонтированные в деревянном доме под ламинат
  2. Кабельный. Это электрическая конструкция, которая отличается надежностью, долговечностью работы, простотой монтажа, возможностью регулировки оптимальной температуры в квартире. Но такой теплый пол имеет электромагнитное излучение. Кроме того, он может стать дорогим удовольствием. А еще ламинат в этом случае нужно будет укладывать только спустя месяц, ведь в обустройстве этого варианта греющей конструкции вам тоже нужно будет использовать бетонную стяжку.Устройство теплого пола кабельного типа по деревянному основанию
  3. Инфракрасный. Он имеет прекрасные технические характеристики: очень быстро укладывается, является достаточно прочным и надежным, что позволяет применять к нему механическую нагрузку. Стяжка в этом случае не требуется, так как можно укладывать пленку прямо на черновое покрытие. Естественно, оно должно быть ровное. Укладывать инфракрасный мат или пленку можно на деревянный или бетонный пол. Он позволяет сэкономить средства в период отопления дома. А еще ламинат можно будет укладывать сразу же после настила пленки. Однако не стоит укладывать его в тех помещениях, которые обладают высоким уровнем влажности.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

Вид Описание

Сухой

Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.

Мокрый

Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Золотые руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
