Размеры сэндвич трубы для дымохода: диаметр труб из нержавейки, нержавеющей стали

Основные параметры и характеристики дымохода

Толщина стенок . Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

размеры топливника;
площадь поперечного сечения;
мощность топки;
высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения. От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

насадными, их монтируют над камином, они являются его продолжением;
коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

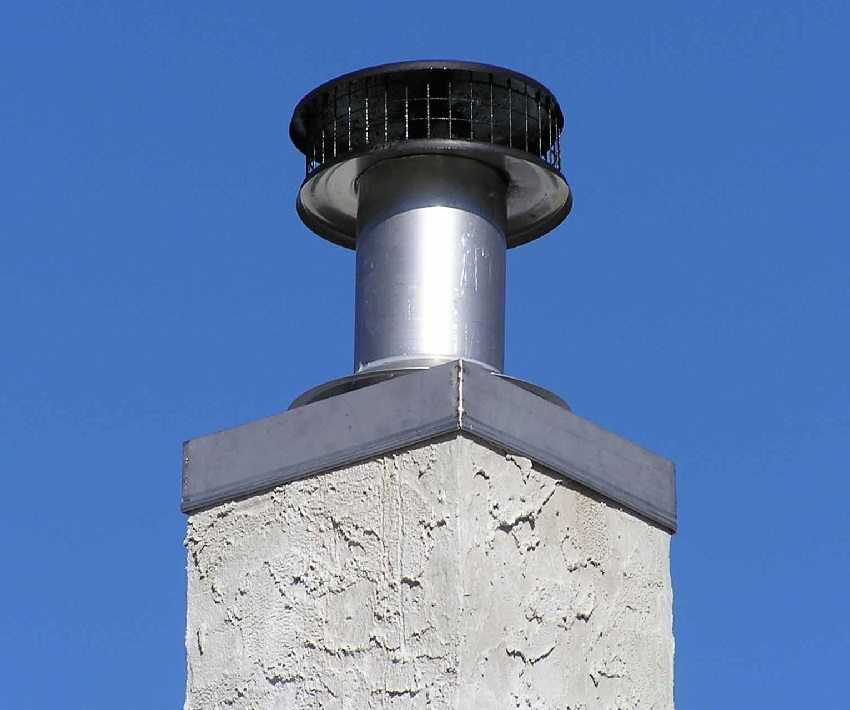

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

над плоской крышей на расстоянии не меньше 50 сантиметров;
при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание

Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции. В действительности заявленная производителями долговечность их продукции сильно отличается (про

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Продолжительность службы сэндвич труб

Гарантированный срок службы на разные изделия системы варьирует от 10 до 15 лет. Такой показатель реален лишь при строгом соблюдении всех требований при монтаже дымохода: правильном выборе материала, толщины уплотнителя и др. Нередко все эти условия не соблюдаются, поэтому срок службы сокращается, что в конечном итоге приводит к полной замене дымохода примерно лет через пять. А бывает, что и раньше.

Какие же частые причины ранней поломки конструкции? Их много, но нередко даже заводской брак может вывести конструкцию из строя уже в самом начале ее функционирования. Поэтому специалисты рекомендуют с особой тщательностью выбирать трубы для дымохода и проверять их на наличие дефектов.

Немаловажное значение имеет своевременность профилактических очисток в системе. Даже при малейшем обнаружении в конструкции отклонений от нормы, эксплуатация должна быть прекращена, и проведены ремонтные работы либо полная замена дымохода.. Если соблюсти все правила при покупке и функционировании сэндвич установки, то она прослужит вам очень долго

В противном случае, может возникнуть авария с вытекающими негативными последствиями. Если вы сомневаетесь в своих силах относительно правильной покупки составляющих и их установки, то в таком случае лучше довериться специалистам.

Если соблюсти все правила при покупке и функционировании сэндвич установки, то она прослужит вам очень долго. В противном случае, может возникнуть авария с вытекающими негативными последствиями. Если вы сомневаетесь в своих силах относительно правильной покупки составляющих и их установки, то в таком случае лучше довериться специалистам.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

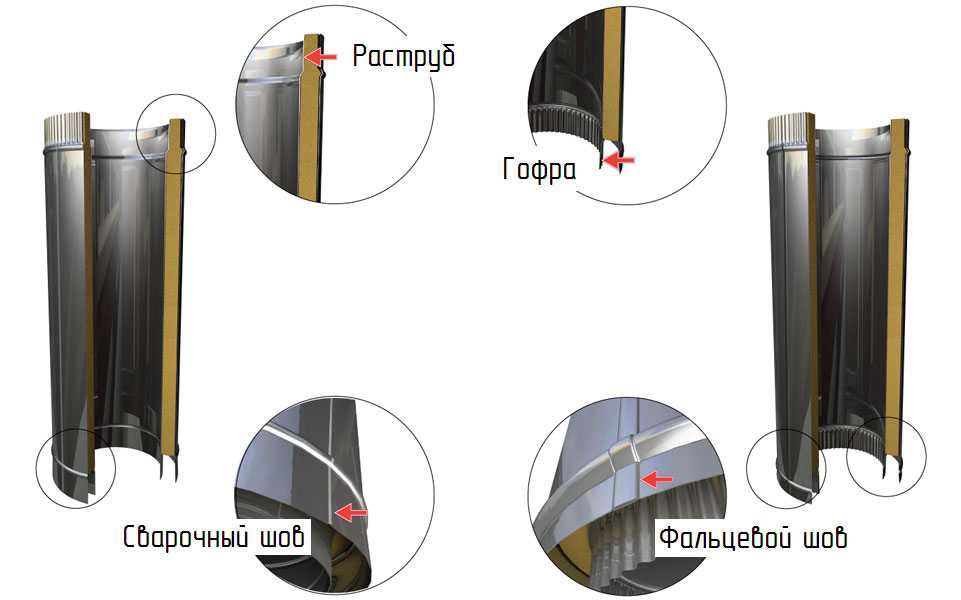

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
дымоход должен быть не менее 50 сантиметров над плоской крышей;
дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
минимальная высота возвышения трубы над кровлей 50 сантиметров;
если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при монтаже дымоходной трубы. В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с камином или русской печью из кирпича все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый проект кирпичной печи, испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в этом материале.

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
Горизонтальный отвод сразу за котлом не должен превышать 1 м.
При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Особенности монтажа одностенного дымохода

Проектирование и установка дымоходов должны производиться в строгом соответствии действующим нормативным положениям, в частности — требованиям СНиП «Правила производства работ по ремонту дымовых каналов и печей».

При установке конструкции следует соблюдать некоторые правила:

Высота дымохода от прибора отопления до оголовка должна составлять не менее 5 метров.
Возвышение конструкции над коньком или парапетом рассчитывается по схеме.
Расположение дымохода над находящимися близко друг от друга крышами соседних зданий должно быть от полутора метров и более.
Если конструкция возвышается над кровлей больше чем на 1,5 м, необходимо дополнительно закреплять ее при помощи специальных растяжек.
При изготовлении и монтаже дымохода рекомендуется предусмотреть наличие заглушек с конденсатоотводчиками для удаления скопившегося конденсата. Такие отверстия также необходимы для обеспечения возможности обслуживания и чистки дымового канала.
Если кровля изготовлена из горючих материалов, то в дымоходе нужно установить искроуловитель.
При проектировании и сборке конструкции не допускается сужение, но допускается расширение диаметра дымохода. Например, для отопительной печи с выходящим диаметром для трубы 140 мм нельзя использовать дымоход с сечением 120 мм, но можно применить конструкции по 150 мм, используя переходники.
Длина горизонтального участка конструкции не должна быть больше метра.
Места соединений отдельных элементов дымохода не должны совпадать с потолочными и кровельными проходами.
Отводы и тройники нужно устанавливать таким образом, чтобы они не принимали нагрузку от элементов дымохода, расположенных над ними.

Преимущества и недостатки

К достоинствам такого дымохода относится несколько характеристик:

полностью устраняется возможность образования конденсата от разности температур при достаточном слое теплоизоляции;
поток нагретых отработанных газов движется равномерно. Такая характеристика позволяет увеличить уровень тяги в топке;
устраняется возможность травм и ожогов;
возможность прокладки трубопроводов без слоя дополнительной теплоизоляции;
внутренние поверхности гладкие, практически с зеркальной поверхностью. Это позволяет снизить возможность образования на стенках толстого слоя сажи, грязи, поэтому чистить такие дымоходы потребуется реже;
возможность прокладки дымоходов от кирпичных труб с помощью таких деталей.

К недостаткам относится несколько пунктов:

использование 2 слоев металла и теплоизоляции увеличивает массу конструкции;
требуется организовывать много мест крепления трубопроводов.

Но такие недостатки, по мнению pechnoy.guru, можно назвать достаточно спорными. Вес таких конструкций не превышает массу кирпичной трубы и никак не больше дымоходов из стальных, толстостенных труб. Но в сравнении с обычными, сэндвич трубы дороже.

Принципы работы дымохода печи и бытовых котлов

Для нормального функционирования отопительных приборов, генерирующих тепло при сжигании топлива, необходим дымоход.

Дымоотводящая конструкция обеспечивает приток кислорода, без которого не горит ни газ, ни твердое или жидкое топливо. Кроме того, через дымоотвод удаляется дым, содержащий продукты горения, что является залогом безопасности отопительной системы – ведь задымление помещений смертельно опасно для человека. Такой газообмен называется тягой.

Котлы внутреннего сгорания оснащаются коаксиальными дымоходами, которые создают тягу принудительно, выводя через одну трубу дым и засасывая через другую свежий воздух. Дровяные печи и большинство бытовых котлов работают на естественной тяге, которая образуется из-за разницы температур и давления в тепловом приборе и у выходного отверстия дымохода.

Принцип работы дымохода прост:

выделяемые при сгорании топлива газы имеют высокую температуру, низкую плотность и высокое давление и им становится тесно внутри отопительного прибора;
дым направляется туда, где для него нет препятствий, то есть движется в том направлении, где давление ниже, стремясь заполнить относительно свободное пространство, кроме того, из-за низкой плотности газы стремятся вверх;
если дымоход устроен правильно, то на выходе из трубы холодный воздух имеет низкое давление и не является препятствием для выхода горячего дыма;
так как как область низкого давления находится выше котла, то дым идет по самому удобному пути – вверх по дымоходу на улицу.

Установка трубопровода

Если вы решили осуществить монтаж самостоятельно, обращайте внимание на:

Минимальное значение высоты от колосниковой решетки до среза вертикальной трубки должно составлять шесть метров.
Показатель длины горизонтального канала от врезки в тройник до патрубка агрегата равняется одному метру. При этом монтаж выполняется под наклоном к тройнику. Это необходимо для того, чтобы внутрь отопительного оборудования не попадал конденсат.
Максимальное количество поворотов не должно превышать трех.
Стыки труб не должны находится в местах прохода через перекрытия.
Если газопровод проходит через горючие строительные материалы, размер проема должен быть значительным. Расстояние между стенами и перекрытиями должно быть около двухсот миллиметров. Этот промежуток заполняют утеплителем.
Размер труб для дымохода не должен быть меньше диаметра выходного патрубка.
Снизу вертикальных участков ставят сборник конденсата.
Верхняя часть трубы монтируется на определенной высоте, указанной на рисунке выше.

Преимущества и недостатки

При разработке сэндвичей производители хотели сделать продукцию без негативных качеств, которые имеют другие виды материалов для дымоходов. Любой материал для дымохода подвержен негативному воздействию от окружающей среды и продуктов горения. Топливный материал зачастую имеет весьма вредный химический состав, а также производит высокую температуру, поэтому со временем внутренние стенки трубы поддаются коррозии или эрозии.

Также канал спустя несколько месяцев или лет покрывается сажей, чем провоцирует плохую проходимость и эффективность конструкции.

У данной трубы имеются плюсы и минусы

Снаружи дымоход также не защищён. На него негативно воздействуют осадки, температурные колебания, излишняя влажность и конденсат. Последний появляется из-за разницы между внешней и внутренней температурой. Это, в свою очередь, может спровоцировать излишнее образование сажи.

Классический вариант — установка кирпичных дымоходов. Но они имеют много недостатков:

дымоход в форме прямоугольника не является идеалом для подобных конструкций, так как там постоянно образовываются завихрения дыма, а также нет достаточной тяги;
пористая структура кирпича и раствора способствуют налипанию сажи, чего не скажешь про трубчатый дымоход;
конструкция довольно массивная и сложная в установке;
даже кирпичная модель подвержена эрозии, поэтому дымоходы из кирпича часто рассыпаются под воздействием температуры.

Основными минусами конструкции являются:

большинство элементов производится из нержавейки, они стоят внушительную сумму;
срок их службы колеблется от 10 до 15 лет, что гораздо меньше, чем эксплуатация кирпичных конструкций;
постоянные изменения температуры могут спровоцировать разгерметизацию труб.

Преимуществ у сэндвич-трубы гораздо больше, чем недостатков:

вес конструкции небольшой, и нет необходимости в обустройстве дополнительного фундамента для печки;
монтаж можно сделать самостоятельно, без сторонних специалистов;
в связи с небольшим весом конструкцию транспортировать несложно;
элементов есть достаточное количество, чтобы суметь собрать трубу любого диаметра;
каждый отдельный элемент можно заменить;
хорошая теплоизоляция обеспечивает пожаробезопасность, так как внешняя часть трубы сильно не нагревается;
застойные зоны во внутренней части трубы не будут появляться, так как поверхность гладкая;
практически не ржавеет;
простая эксплуатация, требуется только периодическая уборка внутренней части трубы от сажи;
эстетический внешний вид, что позволяет устанавливать трубу как внутри, так и снаружи.

Выполнение монтажа

Для того чтобы сэндвич труба для дымохода своими руками, прослужила вам максимально долго, отдавайте предпочтение деталям, элементам и трубам изготовленным из стали с самым высоким классом жаростойкости.

Вертикальное расположение с выводом трубы через стенку

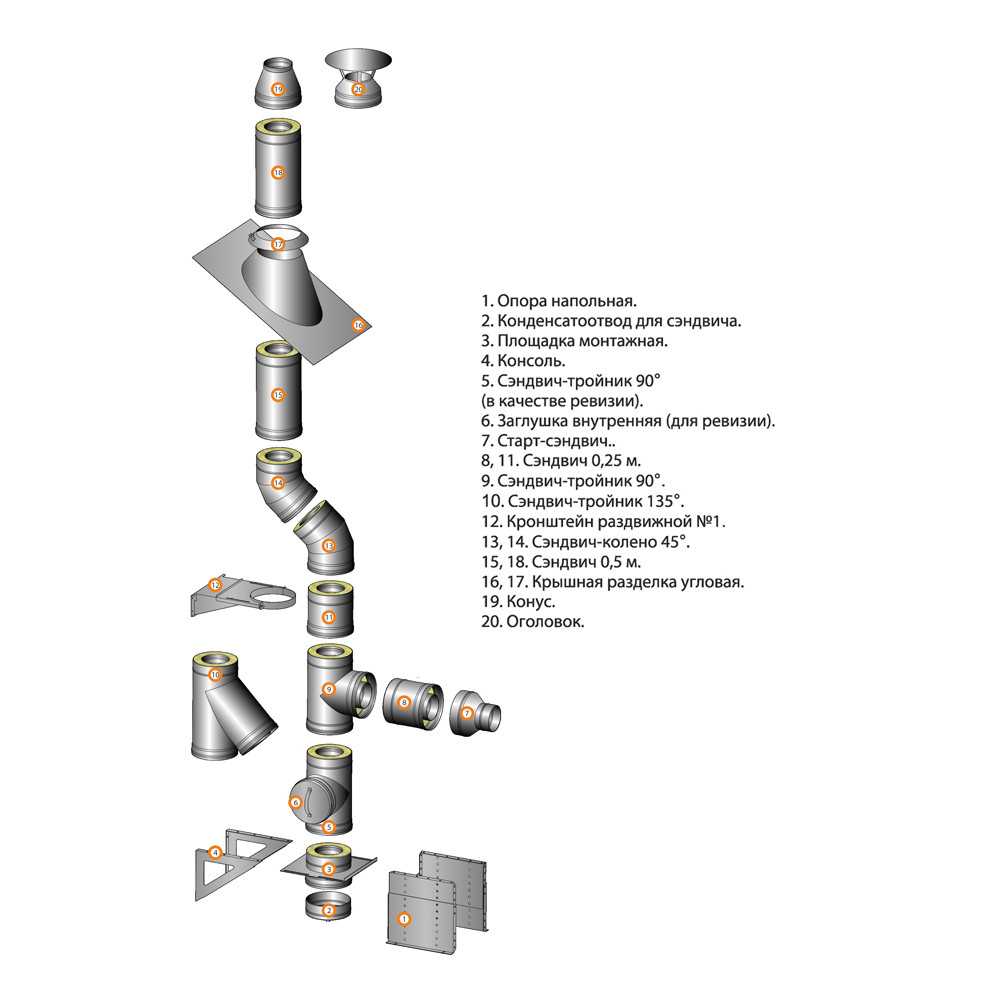

Ассортимент труб и дополнительная фурнитура

Для придания конструкции максимальной устойчивости

Для придания конструкции максимальной устойчивости, используются специальные хомута и другие крепежи

Дымоход из сэндвич трубы устанавливается согласно следующим рекомендациям и инструкции:

Лучше всего изначально выполнить подключения системы имеющей два контура. В этом случае, установка производится от отопительного агрегата и далее вверх. При этом, каждая новая труба входит в предыдущую, так как её диаметр на определённом участке немного увеличен, а под конец снова уменьшается до заданного предела. Таким образом, достигается должная герметичность;

Трубы находящиеся внутри, должны устанавливаться «по конденсату» — это позволит образующейся влаге быстро и беспрепятственно стекать, не попадая в различные швы, и стыки конструкции;

Для фиксации и заделывания швов, используются только лучшие герметики, с максимальным уровнем огнеупорности

Состав должен хорошо переносит температуры до 1200 градусов;

Дополнительная фурнитура и детали обязательно фиксируются хомутами, а для закрепления тройника лучше всего подходит специальный кронштейн (каждые 0,2 метра);

При проектировке дымоходной системы учитывайте тот факт, что один горизонтально расположенный участок не должен иметь длину больше чем один метр, так как это негативным образом повлияет на работоспособность тяги;

Устройство дымохода из сэндвич труб должно хорошо изолироваться как от легковоспламеняющихся поверхностей, так и от различной проводки и газовых труб;

Для того чтобы трубы безопасно проходили через любые перекрытия дома, необходимо воспользоваться и установить патрубки, имеющие теплоизоляционный слой минеральной ваты;

Для удобного ухода и осуществления чистки внутренней поверхности труб от сажи и других загрязнений, важно предусмотреть наличие таких элементов как прочистные дверцы, съемная деталь

Правила установки и сборки вытяжного механизма

Верхняя часть трубы находящаяся

Верхняя часть трубы находящаяся на крыше обязательно должна иметь защиту

Три основных способа установки и проведения дымоходов

Фото в статье помогут вам подробней ознакомиться с основными правилами, требованиями к монтажу и выбору данной вариации вытяжного механизма.

Пошаговое руководство установки

Патрубки имеют больший диаметр, чем сами трубы дымохода (применяются при прохождении через стены, балки и кровлю);

Для придания патрубку жаропрочности, на его поверхность, по всей окружности закрепляются или наматываются маты, изготовленные из минеральной ваты или базальтовых волокон;

Внутренняя поверхность также нуждается в изолировании

Вата закрепляется на тех участках, которые в дальнейшем будут в любой степени соприкасаться с перекрытием;

Для того чтобы патрубок был установлен максимально точно и правильно, важно выполнить предварительную разметку прямо на поверхности потолка, крыши или стен. После сверки вырезаем по контуру углубления и производим теплоизоляцию каждой его стороны, после чего вставляем патрубок и производим его закрепление;

Приступаем к установке и монтажу самих труб

Основным моментом на данном этапе, является рекомендуемое полное отсутствие стыков и соединений таких элементов с крышей, различными перегородками;

Для того чтобы трубы имели возможность немного остывать, рекомендуется оставлять между трубами и патрубком немного пространства. На последнем этапе производится монтаж дополнительной защиты (зонтик, конус или грибок).

Монтаж труб на участке их прохождения через различные перекрытия постройки

Соединительное колено

Соединительное колено2

Если дымоход получается очень высоким

Если дымоход получается очень высоким и этого требует инструкция, производится его дополнительная фиксация и закрепление на крыше

Дентальное рассмотрение швов и соединений труб

Также сэндвич труба для дымохода должна иметь оптимальную высоту над уровнем крыши. Причём данный параметр рассчитывается индивидуально. Вследствие неправильно расположенного дымохода (слишком высоко или низко) тяга может работать не в полную силу.
