Установка своими руками каминной топки: общие советы, рекомендации и этапность работ

Выбор месторасположения будущего камина

Камин – сердце каждого дома, поэтому большое значение имеет его месторасположение. У стены или в углу? В центре или между стен? Конечно, на этот вопрос следует найти ответ до того, как топка выбрана и куплена. Но даже в случае уже выбранного изделия, место его расположения требуется уточнить, так как углов и стен в помещении всегда несколько

Выбирая место для установки, важно учесть следующие моменты:

Факт установки отопительного прибора нужно согласовать с МЧС (в преимущественном большинстве случаев)
Помещение, в котором будет находиться камин, должно быть обеспечено достаточным количеством кислорода

В среднем, для одного килограмма дров нужно порядка 12 кубических метров воздуха.
Место расположения камина должно быть лишено какой-либо проводки и электрики
Обязательно нужно учитывать безопасные расстояния между очагом и стенами, потолком
Важно учесть нагрузку на пол и при необходимости возвести фундамент под всю конструкцию отопителя. Помещения, в которых отсутствует подача кислорода, находятся легковоспламеняющиеся смеси или вещества, не могут использоваться для расположения отопительных приборов на горючем топливе

Помещения, в которых отсутствует подача кислорода, находятся легковоспламеняющиеся смеси или вещества, не могут использоваться для расположения отопительных приборов на горючем топливе.

Вариант № 2. Сборка заводского комплекта

Заводские комплекты собирать гораздо легче, как правило, там есть схема установки камина, где каждая деталь пронумерована и показано ее конкретное место. Но есть тонкости, о которых инструкция умалчивает, мы же рассмотрим все пошагово.

Инструменты и материалы

Инструмента здесь нужно меньше:

  • Уровень строительный пузырьковый;
  • Гидроуровень;
  • Отвес, рулетка, карандаш;
  • Шпатель узкий;
  • Шпатель зубчатый (если планируется укладка плитки);
  • Перфоратор;
  • Молоток резиновый.
  • Шуруповерт.

В комплект для обустройства камина входит только сама топка и разборной корпус, монтажный набор нужно покупать отдельно, в частности вам понадобятся:

  • Саморезы и широкие шайбы к ним;
  • Дюбеля пластиковые под саморезы;
  • Мастика термостойкая;
  • Герметик термостойкий;
  • Плиты теплоизоляционные фольгированные 50 мм;
  • UD и CD профили под гипсокартон;
  • Лист гипсокартона;
  • 2 декоративных решетки на вентиляционные окна.

Сборка комплекта

Иллюстрации Рекомендации
Вход в дымоходный канал.

Детали сборных каминов чаще всего отливаются из гипса, вес конструкции относительно небольшой, поэтому такие камины часто устанавливают на верхних этажах коттеджей и врезают их в общий дымоход.

Основание.

Для обустройства основы здесь также используется керамогранит или напольная керамическая плитка. Укладываем на термостойкую мастику.

Проверка комплектации.

Перед тем как установить камин в доме, нужно проверить его комплектацию и целостность всех деталей.

Для этого просто собираем конструкцию на сухую.

Регулировка топки по уровню.

В таких каминах топка, как правило, стоит на платформе. Для того чтобы выставить ее четко по горизонту на ножках платформы есть регулировочные болты.

Клеим скотч.

Если при монтаже блоков на пол мастика растечется и вы не уберете ее сразу, то потом соскрести ее будет проблематично.

Поэтому для страховки я вначале собираю каркас на сухую и оклеиваю периметр блоков малярным скотчем, потом просто сорвем скотч и пол, останется чистым.

Наносим мастику.

Мастика наносится узким шпателем по центру контактной плоскости. Много накладывать не стоит.

Установка блоков.

Внутренние опорные блоки сначала нужно обвести карандашом по периметру, потом смазать мастикой и установить на то же место.

Периметр наружных, лицевых блоков у нас уже оклеен малярным скотчем, здесь ничего отмечать не нужно.

Проверка по уровню.

Дальше блоки промазываются мастикой и собираются по номерам.

Пока мастика не застыла, все элементы конструкции проверяются по уровню.

Временная фиксация.

Есть небольшая хитрость: мастика схватывается не сразу и чтобы после установки между блоками не появились щели, мы дополнительно фиксируем блоки малярным скотчем.

Декоративная отделка.

Как правило, корпус камина продается без наружной отделки, хозяева сами подбирают материал в зависимости от стиля интерьера.

В данном случае мы использовали искусственный камень. Плитка кладется на ту же термостойкую мастику.

Дымоходный короб.

Этот вариант отличается только тем, что дымоход наплавлен в стену и нам, не нужно монтировать двухкамерный короб, достаточно одной камеры.

Выбираем дымоход для камина

Если соорудить камин в деревянном доме вы решили заранее, то предусмотреть все мелочи для его последующей установки можно при разработке проекта.

Например, стропила кровли и несущие балки перекрытий разместить на таком расстоянии, чтобы потом было удобно обустроить канал для трубы дымохода. А также укрепить фундамент дома в том месте, где предположительно планируется установка камина. Особенно если собираетесь оснастить его массивным трехслойным коренным дымоходом. Кстати, именно такой дымоход рекомендуется устанавливать, так как он является самым безопасным. Весить он может до сотни килограмм. Стенки коренного дымохода нагреваются не так сильно, кроме того, его срок эксплуатации измеряется десятилетиями.

Как и где разместить трубу дымоотвода в готовом доме выбирать не приходится. В этом случае надо ориентироваться на шаг между стропилами крыши и несущими балками. Как правило, в распоряжении остается только около 40 сантиметров для обустройства шахты для дымохода. В условиях ограниченного выбора, отличным решением будет двухконтурный дымоход из нержавейки.

Если в доме есть возможность обустроить как вентилируемый, так и глухой канал для дымохода, вопрос выбора перемещается в ценовую плоскость. Например, если нужен дымоход с изгибом, то для его обустройства подойдут только двухконтурные стальные трубы, которые стоят немало. А чтобы не ограничивать себя в выборе отделки будущего камина, стоит присмотреться к дымоходам с покрытием вермикулитом. Этот минерал не только сделает конструкцию дымохода более жесткой, но и выносливей.

Особенности стеклянных дверей для чугунных топок

Как уже было сказано выше, для установки в топочную камеру стеклянной дверцы, обычное стекло не подойдет. Оно должно обладать высоким жаростойким индексом.

Главной задачей такого стекла является защита дома от пожара, ведь камин всегда представляет собой повышенную пожаробезопасность. Как бы ни был красив и романтичен процесс розжига камина и любование открытым пламенем, всегда есть риск возгорания от малейшей искры.

Стеклянная дверца чугунной топки

Установка такого стекла в чугунную топку требует определенных знаний и навыков.

Главное отличие жаростойкого стекла для топки от обычного каленого стекла заключается в литейном расширении при нагреве. На нем не образуются трещины, сколы при эксплуатации

Приобретая стекло для чугунной топки, обратите внимание на его максимальную температуру. Материал в 600 градусов выдержит длительный срок, но вот если на него будет воздействовать температура в 750-800 градусов, то такое стекло не выдержит и нескольких часов

На эксплуатационные свойства стекла для топки влияет вид топлива. У каждого вида топлива – свои технические характеристики и максимальная температура сгорания. Это нужно учитывать перед покупкой и установкой.

Стеклянная дверца чугунной топки

Чтобы продлить срок эксплуатации стекла для топки, необходимо придерживаться основных мер безопасности:

  • Нельзя заливать пламя водой в камине. Резкий перепад температуры может сказаться на технических характеристиках стекла.
  • Нельзя применять жесткие абразивные вещества при чистке дверцы и топочной камеры. Сама царапина не нарушит технические характеристики стекла, но в месте ее образования будет быстрее собираться сажа, закрывая обзор.
  • На срок службы влияет и правильная установка дверцы. Если нарушена тяга в камине и на стекло постоянно воздействует пламя, то долго такая дверца не выдержит, из какого бы прочного жаростойкого стекла она не была произведена.

Правильный монтаж своими руками чугунной топки камина

Камин, в котором закрытая топка, это устройство, которое безопасно для эксплуатации, а потому его можно установить в любом месте помещения. Есть ряд рекомендаций, следуя которым можно понять, что схема сборки и выбора места расположения очень проста.

Камин с закрытой топкой является безопасным, поэтому его можно устанавливать практически в любом помещении

Рекомендации:

  1. Каменное или кирпичное сооружение считается пожаробезопасным, и потому устанавливать камин можно в любом месте.
  2. Если дом из дерева, то предварительно следует обложить стены специальными стальными листами, чтобы сделать их пожаробезопасными. Над листом металла обязательно должна нашиваться базальтовая вата, так как она не только не горючая, но и выглядит достаточно эстетично, а также является дополнительным слоем безопасности.
  3. Прежде чем собрать дымоход, нужно сделать не только отверстие в потолке строго по инструкции, но и установить туда металлическую трубу из стали и теплоизолятор. Второй материал позволяет исключить промерзание, и так сталь не прогорает.

Чугунные топки выпускаются в нескольких видах – открытого, которые востребованы среди романтиков, которые предпочитают проводить часы, наблюдая за огнем, и закрытие, в которых топка закрыта специальным экраном в виде огнеупорного стекла. Именно топки закрытого вида могут работать, как камеры длительного сгорания, а также они являются наиболее безопасными в отличие от предыдущих моделей.

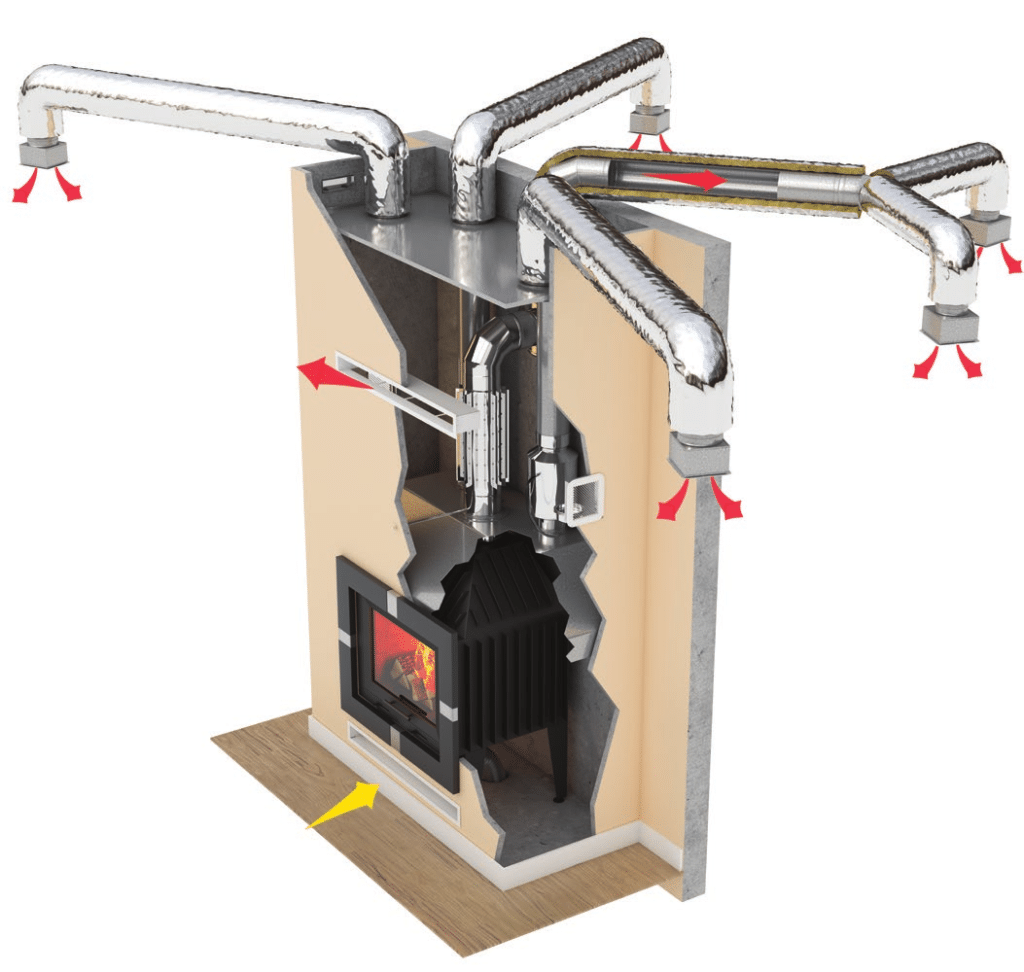

Конвекционная зона

Если нагретый воздух не используется, то между топкой и слоем изоляции (4, 15) должен быть зазор не менее 6 см для задних и боковых областей. Конвекционная зона должна быть изолирована от всех стен, за исключением стен, которые образуют теплообменник. Стены, пол и потолок конвективной зоны должны быть чистыми и устойчивыми к истиранию.
 Все конвекционные трубы должны состоять из негорючих материалов.
При укладке гофры для подачи горячего воздуха: гофра должна быть надежно подключен
а к фланцу с горячим воздухом на входной сетке.
Эксплуатация воздушной сетки (гипокауст): нагретый воздух циркулирует в закрытом пространстве. Тепло из конвективной зоны переносится в комнату через теплообменные зоны. Тепловая нагрузка в зоне конвекции из гипокауста выше, чем у обычных вентиляционных решеток.



Популярные виды каминов для монтажа и установки в доме

Менеджеры компании «Строй-Камин» в наших московских салонах, предложат ознакомиться с различными вариантами отделки камина, а также помогут подобрать идеальное решение для любого интерьера. Возможна разработка индивидуального дизайна.

При выборе формы топки и портала рекомендуется уделить особое внимание уже имеющемуся интерьеру, а также декоративному оформлению конструкции. Дело в том, что от этого зависит не только конечный результат и гармоничность помещения, но и итоговая цена комплекта

На сегодняшний день особой популярностью пользуются несколько типов каминов:

Современные трехсторонние камины

Камины оформленные в стиле Модерн, с использованием объемных трехсторонних топок с поднимающимся П-образным стеклом.

Классические мраморные порталы

Камины, которые органично вписываются в любой интерьер и особенно хорошо они смотрятся с хорошей отделкой в просторных помещениях с респектабельной мебелью.

Традиционные изразцовые печи-камины или теплонакопительные

Печь-камины, которые помимо функции украшения интерьера несут еще дополнительный функционал — отопление помещения в доме.

Подвесные и центральностоящие камины

Камины с использованием металла, ковки и стекла. Они прекрасно дополняют интерьеры стиля хай-тек, модерн и т. д.

Как видно из представленнного списка, наибольшая популярность сейчас у трехсторонних каминов и в представленном далее видео можно наглядно увидеть, что такое трехсторонняя топка, с поднимающимся П-образным стеклом, с разных ракурсов:

При выборе каминов необходимо учитывать, что они могут выполняться в различных вариантах: угловом, островном, пристенном и встроенном.

Правила установки каминной топки

Качество работы камина во многом зависит от того, насколько правильно были соблюдены все инструкции при установке.

Так, профессиональные мастера рекомендуют руководствоваться следующими правилами:

при определении места, где будет располагаться камин, важно позаботиться о том, чтобы примыкающие к нему стены и поверхность потолка стойко переносили воздействия высокой температуры;
обустройство камина предполагает наличие ровного каменного или керамического в качестве основания;
в качестве предохранительной меры основание топки следует оснастить листом стали, толщина которого должна составлять более 2 мм;
роль теплоизоляционного материала прекрасно выполнит вата на базальтовой основе, которую нужно проложить между поверхностями пола и перекрытия. Такая вата отличается высокой термостойкостью (нагрев до 900°C не причинит ей никакого вреда);
одна из особенностей укладки топки – это необходимость ее постепенного закругления, для чего каждый из последующих кирпичей необходимой укладывать на 6 см ближе от начала предыдущего кирпича;
остатки смеси раствора, образующиеся после укладки ряда кирпичей, требуется удалять губкой;
говоря о таком параметре, как толщина стенок топки, следует помнить, что у боковых стенок этот параметр должен составлять 20 см, а у задней грани – 10 см;
при условии, если камин монтируется в сооружении, изготовленном из камня, то его обустройство можно выполнять возле любой желаемой стены

Но если основным элементом конструкции дома выступает древесина, то перед монтажом необходимо соорудить специальный слой защиты. Для этих целей можно воспользоваться либо стандартным кирпичом, либо строительными блоками;
диаметр вмонтированных в камеру декомпрессии решеток должен соответствовать мощности используемой топки;
для того чтобы поверхность не повредилась в процессе работы камина, трубу дымохода важно вывести за пределы крыши не менее, чем на 1 метр;
те участки дымовой трубы, которые пересекают чердачное помещение, необходимо обработать слоем теплоизоляции;
стык топки камина и трубы дымохода должен быть полностью герметичным;
для того чтобы к каналу вывода газов поступал воздух, необходимый для вентиляции, на участке выхода камина требуется обеспечить зазор величиной в 5 см;
минимальная высота топливника над поверхностью пола – 20 см;
контроль над подачей воздуха в топку поможет улучшить установка специальной заслонки дроссельного типа, монтируемой в поддувало;
избыток конденсата способен навредить системе, поэтому важно предусмотреть возможность его стока из трубы.

Как это работает

Камин с системой воздушного отопления

Многие люди думают, что расположенный над топкой камина кожух служит лишь для того, чтобы дым не рассеивался по помещению. Такое имеет место по отношению к каминам с открытой топкой, но встречаются такие камины довольно редко. Современные камины предусматривают любование живым пламенем, но только через прозрачную заслонку и в этом случае кожух, казалось бы, теряет все свои необходимые функции.

Это неверное суждение. Именно кожух наравне с пламенем выполняет обогрев комнаты. И если его оборудовать системой воздушного отопления, то и весь дом. Расположенный в нём вкладыш, окружённый трубками, подключёнными к разводу отопительных труб, обеспечивает конвекцию горячего воздуха при помощи одного или нескольких вентиляторов. Иначе говоря, гонит нагретый воздух по всему дому, отапливая его от подвала, до второго этажа.

Небольшой одноэтажный дом можно обогреть и без принудительной циркуляции воздуха. Перепад температур обеспечит этот процесс естественным образом.

Главное правильно спроектировать систему труб, без излишних загибов и продолжительности.

Достоинства

Если настроиться на романтический лад, то достоинства камина с воздушным отоплением можно перечислять довольно долго. Но главная задача его не в этом, хотя сбрасывать романтику со счетов никогда не следует. И всё-таки камин в первую очередь для обогрева, а уж потом для всего остального. Так что перечислим чисто практические достоинства:

  • Во-первых, установка такого камина обойдётся значительно дешевле, чем, например, камина с водяной системой отопления.
  • Во-вторых, расход топлива сократится примерно на 20-25 %.
  • И, в-третьих, КПД такого камина 80-85 %, в то время как обычный камин даёт не больше 35 %.

Этих трёх факторов вполне достаточно, чтобы на этапе строительства загородного дома или дачи, задумать и спроектировать камин с именно такой системой отопления.

Устройство основания камина

В зависимости от габаритов и используемого материала вес топки может быть больше 100 кг, а с учетом облицовки иногда и свыше 500 кг. Плюс вес кирпичной перегородки, защищающей деревянную стену дома. Это уже практически 1000 кг. Добавим еще вес дымоотвода. Такая конструкция требует наличия термостойкого прочного основания.

Поэтому перед кладкой камина демонтируется напольный слой и роется котлован. На его дно укладывают слой щебенки, уплотняют и заливают раствором из смеси песка и цемента в соотношении 3:1.

Далее укладывают рубероид для гидроизоляции.

Перед камином на деревянном полу укладывается лист металла.

Для возведения пристенных каминов изолируется примыкающая к ним стена здания с помощью жаропрочных материалов, например, кирпича.

При кладке его основания применяют красный кирпич, при создании топки – огнеупорный. При строительстве дымохода применяются листы металла.

Подготовка к монтажу

Камин даже с закрытой топкой является устройством, представляющим пожарную опасность, а поэтому прежде, чем размещать его, где бы то ни было, необходимо позаботиться о безопасности стен, пола и потолка.

  • В каменном или кирпичном здании очаг может размещаться возле любой стены: стены и потолок в этом случае выполнены из негорючих материалов. Однако желательно, чтобы участок пола перед камином был выложен керамической плиткой, поскольку последняя отличается очень высокой огнеупорностью.
  • В деревянном доме стену придется обшить кирпичом или другим огнеупорным материалом. На полу под очагом располагают стальной лист толщиной не менее 2 мм. В деревянном доме необходимо расположить под листом слой теплоизоляции из базальтовой ваты, поскольку она тоже негорюча. На фото – подготовка стен и пола.
  • Дымоход при прохождении через потолочное перекрытие согласно инструкции размещается в стальном корпусе и теплоизолируется. Также обязательно утепление, если воздуховод проходит через неотапливаемое помещение – чердак, например.
  • Соединение каминной топки и дымоходной трубы тщательно изолируется.
  • Рекомендуется располагать топливник на высоте не менее 20 см над полом. На поддувало желательно установить дроссельную заслонку с тем, чтобы регулировать подачу воздуха для горения.

При соблюдении этих правил монтаж и установка каминных топок своими руками не займет много времени.

Установка каминной топки: пошаговая инструкция

Чугунная топливная камера – вариант классический, но актуальный до сих пор. Дело в том, что чугун не только хорошо проводит тепло, как и сталь, но и в некоторой степени его аккумулирует, поэтому чугунные печки не остывают так быстро, как стальные. В остальном установка устройств своими руками никак не отличается от стальных аналогов.

  1. На первом этапе возводят основание из жаропрочного кирпича или газоблоков. Под него сооружают бетонную стяжку или готовят фундамент еще на этапе строительства. Кирпич укладывают на клей или цементный раствор.
  2. Пошаговая инструкция по установке каминной топки своими руками может включать некоторые особенности: так, модель с водяным контуром необходимо подключать к водопроводу и канализации. Но чаще всего камины просто устанавливают на основание и сооружают вокруг каминный портал.
  3. Последние, как правило, приобретаются в комплекте. Однако с этими можно справиться и самому. Любая облицовка такого рода крепится на гипсокартон, а монтаж каркаса под него труда не составляет. При этом надо следить, чтобы согласно инструкции между листами отделки и корпусом очага сохранялось расстояние в 1-2 см, а в самой обшивке нужно сделать вентиляционные отверстия.
  4. В последнюю очередь подключают дымоходную трубу. Монтаж последней осуществляется по инструкции. Как правило, используют для водоотводной системы трубы из стали толщиной в 1 мм. Нелишним будет обернуть трубу теплоизоляционным материалом.

Рассчитываем размеры камина правильно

Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту

Размеры элементов, мм Площадь помещения
12 м2 15 м2 20м2 25 м2 30 м2 40м2
Ширина портала 400 500 600 700 800 900
Высота портала 420 490 560 630 700 770
Глубина топки 300 320 350 380 400 420
Высота задней стенки не менее 360
Ширина задней стенки 300 400 450 500 600 700
Высота дымосборника 570 600 630 660 700 800
Сечение дымохода с шероховатой внутренней поверхностью 140*270 140*270 270*270 270*270 270*400 270*400
Сечение дымохода с гладкой внутренней поверхностью 140*140 140*270 140*270 270*270 270*270 270*270

Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:

Измеряем площадь комнаты и делим ее на 50.

Полученное значение – это размер топочного окна.

Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.

Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.

После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.

Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.

Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.

При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.

Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту

В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.

Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.

Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.

На рисунке показано, как правильно выводить высоту дымохода.

Высота дымохода над крышей

Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.

Основы эксплуатации

Для того чтобы камин надолго сохранил свой первоначальный внешний вид и исправно работал, нужно выполнять ряд следующих действий:

  • Используйте только разрешённое топливо и подходящее топливо;
  • Не гасите тлеющие угли или горящий огонь холодной водой;
  • Общая стандартная проверка конструкции проводится около 1 раза в два месяца;
  • После каждой топки нужно хорошо прочищать зольную камеру от сажи и продуктов горения;
  • По окончанию каждого сезона, важна своевременная чистка внутренней поверхности дымоходной трубы.

Установка своими руками каминной топки требует чёткого соблюдения важных правил и основ. При следовании которым, вы сможете выполнить все действия своими силами и за достаточно короткий срок.

Изготовление и установка дымохода своими руками

Решившись на изготовление дымохода своими руками, прежде всего, следует:

  • определиться с материалом, из которого будет выполнена конструкция;
  • выполнить чертёж и схему будущего строения;
  • произвести расчёт размеров.

Универсальной строительной схемы дымоотводящей конструкции не существует, для каждого дымохода она будет индивидуальна, т.к. зависит от ряда факторов:

  • особенностей помещения, где планируется установка камина, и строения в целом;
  • типа отопительного прибора;
  • вида используемого топлива;
  • выбранного строительного материала (коэффициента его теплового расширения).

Из каких материалов лучше сделать

Изначально выбор материала основывается на типе используемого камина и только затем на эстетичности и личных предпочтениях владельца.

  • Кирпичный дымоход рекомендован к использованию только с твердотопливным оборудованием.
  • Симбиоз кирпича и газового камина – не самое лучшее решение, т.к. температура переработанных продуктов сгорания у газовых приборов достаточно низкая. Это приводит к образованию большого количества конденсата, который, вступая в химическую связь с продуктами горения, разрушает кирпичную конструкцию. Это же касается и жидкотопливных, пиролизных (газогенераторных) или пеллетных (автоматизированных твердотопливных) каминов.

Если же кирпичная кладка является для вас обязательным условием, следует произвести гильзование (футеровку) дымоходного канала, т.е. установить вовнутрь однослойную трубу из нержавейки, отличающейся стойкостью к кислотной среде. Достоинство металлического вкладыша ещё и в том, что его можно вставить в дымоотвод даже по завершению строительных работ или в ходе реконструкции старой шахты. При этом между стенкой и стальным вкладышем обязательно должно оставаться расстояние.

Чертеж и схемы

Схема устройства металлического сэндвич-дымохода:

Чертёж традиционной кирпичной дымоходной шахты:

Схема дымоходного канала из кирпича со стальным/керамическим вкладышем:

Расчет размеров

При проведении проектных расчётов определяется необходимое сечение и высота труб. При этом учитываются:

  • мощность камина;
  • тип топлива;
  • место его размещения;
  • климатические особенности региона.

Когда полученный результат ниже высоты дома, он корректируется в большую сторону, учитывая нормативные стандарты к высоте (не менее 5 метров) и требуемый уровень возвышения над крышей.

Кроме того следует придерживаться следующих рекомендаций:

  • диаметр дымоотводящего канала должен равняться диаметру выходного патрубка камина;
  • диаметр дымоходной шахты при одновременном подсоединении к нему двух агрегатов высчитывается по каждому отдельно и суммируется;
  • при закруглении в поворот, радиус этого закругления не должен превышать сечение основного контура.

Для определения необходимых параметров, зная мощность отопительного агрегата, можно воспользоваться таблицей:

Для поддержания оптимальной теплоотдачи и безопасности контура немаловажное значение имеет толщина стенок трубопровода. В зависимости от типа материала установлены следующие минимальные значения:

  • для кирпичной конструкции – 12 см;
  • для бетонной – 6 см;
  • для стальных труб – от 1 мм.

Правила установки каминной топки

Так, профессиональные мастера рекомендуют руководствоваться следующими правилами:

при определении места, где будет располагаться камин, важно позаботиться о том, чтобы примыкающие к нему стены и поверхность потолка стойко переносили воздействия высокой температуры;
обустройство камина предполагает наличие ровного каменного или керамического в качестве основания;
в качестве предохранительной меры основание топки следует оснастить листом стали, толщина которого должна составлять более 2 мм;
роль теплоизоляционного материала прекрасно выполнит вата на базальтовой основе, которую нужно проложить между поверхностями пола и перекрытия. Такая вата отличается высокой термостойкостью (нагрев до 900°C не причинит ей никакого вреда);
одна из особенностей укладки топки – это необходимость ее постепенного закругления, для чего каждый из последующих кирпичей необходимой укладывать на 6 см ближе от начала предыдущего кирпича;
остатки смеси раствора, образующиеся после укладки ряда кирпичей, требуется удалять губкой;
говоря о таком параметре, как толщина стенок топки, следует помнить, что у боковых стенок этот параметр должен составлять 20 см, а у задней грани – 10 см;
при условии, если камин монтируется в сооружении, изготовленном из камня, то его обустройство можно выполнять возле любой желаемой стены

Но если основным элементом конструкции дома выступает древесина, то перед монтажом необходимо соорудить специальный слой защиты. Для этих целей можно воспользоваться либо стандартным кирпичом, либо строительными блоками;
диаметр вмонтированных в камеру декомпрессии решеток должен соответствовать мощности используемой топки;
для того чтобы поверхность не повредилась в процессе работы камина, трубу дымохода важно вывести за пределы крыши не менее, чем на 1 метр;
те участки дымовой трубы, которые пересекают чердачное помещение, необходимо обработать слоем теплоизоляции;
стык топки камина и трубы дымохода должен быть полностью герметичным;
для того чтобы к каналу вывода газов поступал воздух, необходимый для вентиляции, на участке выхода камина требуется обеспечить зазор величиной в 5 см;
минимальная высота топливника над поверхностью пола – 20 см;
контроль над подачей воздуха в топку поможет улучшить установка специальной заслонки дроссельного типа, монтируемой в поддувало;
избыток конденсата способен навредить системе, поэтому важно предусмотреть возможность его стока из трубы.

Варианты газоотвода

Удаление дыма зависит от топки для камина в сочетании с
накопительной системой газохода.
Существуют следующие версии:
Каминная топка с литым куполом. Рекомендуется для подключения к накопительной системе воздухопроводов с внутренним диаметром 180 мм.
Каминные топки с теплообменником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка с теплообменником 45°. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка где теплообменник с вертикальным выходом.
 Рекомендуется для подключения к накопительной системе воздухопроводов или для прямого подключения к дымоходу.
Каминная топка под подключение аккумулятивных колец. Рекомендована для подключения к накопительным кольцам с наружным диаметром 440 мм.
Каминная топка с чугунный дымосборником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка правосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.
Каминная топка левосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Золотые руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
