Разновидности дюбелей driva для гипсокартона

Соединители профилей

Помимо саморезов, заклепок, дюбель-гвоздей, профили стыкуются между собой с помощью специальных соединителей.

Крабы. Создают Х-образные или Т-образные соединения профилей.

Соединитель профилей краб

Крабы имеют специальные защелки под размер профиля. Для большей надежности соединения краб и профили лучше скрепить саморезами, отверстия для них у крабов тоже присутствуют.

Удлинители. Если нужно нарастить профиль, это просто сделать с помощью удлинителя.

Удлинитель профиля

Стыкуете два профиля через удлинитель, фиксируете четырьмя саморезами. Соединение готово.

Двухуровневый соединитель. Понадобится, если планируете двухуровневый каркас из профилей. Его функция — создание Х-образных соединений под углом 90 градусов.

Двухуровневый соединитель профиля

В продажу поступает в виде развертке и при сборке сгибается в П-образный элемент.

Боковой соединитель. Образует Т-образное соединение профиля.

Боковой соединитель профиля

При отсутствии в продаже бокового соединителя, можно использовать краб, отрезав одну лишнюю сторону.

Угловой соединитель. Фиксирует концы профиля под углом 90 градусов.

Угловой соединитель профиля

Поставляется в плоском виде. Перед сборкой каркаса уголок сгибается в местах перфораций. Крепится к профилю при помощи саморезов.

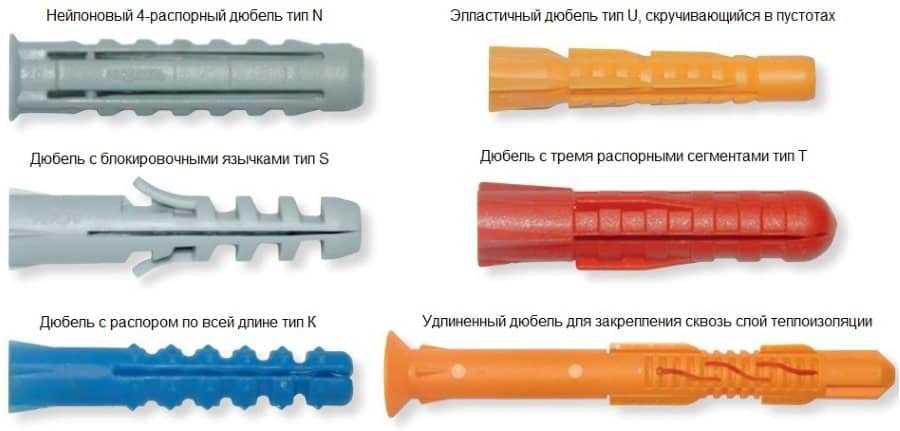

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

Классические

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

Описание видов

Дюбели реализуются в широком ассортименте и находятся в общей доступности для потребителя. В специализированных магазинах можно купить дюбель-болт, строительный, «ежик», клин, складной, пружинный, оранжевый, дюбель-винт, каждый из них выглядит по-своему. Помимо этого большой популярностью пользуется шпонка и вставной шип.

Определенные виды крепежных элементов можно использовать для решения конкретных задач:

• фиксация полок, шкафов, настенных и потолочных элементов – универсальные винтовые метизы;
• установка оконных конструкций, дверных коробок, фасадов, кровли – специальные дюбели с большой длиной;
• теплоизоляция фасада и кровли – тарельчатый вид изделия;
• монтаж подвесных изделий, например, люстр, натяжных потолков – анкерные крепежи;
• проведение кабельных каналов – дюбелихомуты.

По области применения

Во время монтажа стоит учитывать не только тип поверхности, но и особенности скрепляемых конструкций. Согласно этим факторам дюбели делят на ряд категорий.

Крепежные элементы общего назначения. Такими метизами принято считать все разновидности, для которых важным фактором считается несущая способность. К этому виду относят универсальные, гвоздевые, распорные дюбели. Изделия могут применяться для поверхностей любого типа.

• Специальные виды. Крепежные элементы могут иметь характерные конструктивные особенности, ограничивающие область их использования:
  • рамные – это приспособления для сквозного монтажа, они подходят только для металлопластиковых профилей;
  • тарельчатые считаются идеальным вариантом для утеплителей с низкими несущими способностями. Благодаря их широкой шляпке, удерживается исключительно мягкий материал;
  • для гипсокартона, представлены в виде бабочек и молли, их гильзы складываются после прижатия к листу только в пустотелом материале;
  • дюбелихомуты оснащены особенными шурупами. С помощью этой модели можно крепить только трубопроводы и кабели;
  • с метрическим типом резьбы, создаются только для работы в совокупности со шпильками и болтами.

По типу основания

Дюбели реализуются в широком ассортименте, поэтому их можно встретить в самых различных модификациях, подходящих для любых материалов. Ограничивающим фактором для данного крепления является толщина материала, а также реальная нагрузка. Для плотных материалов, например, бетонной пазогребневой плиты или кирпича потребуется метиз, который создаст надежное крепление путем плотного прижатия к стене. В этом случае высокая сила трения создает максимальную надежность соединения.

Для полых, пустотелых и рыхлых материалов используют дюбели, которые формируют крепление при помощи формы. Применяют несколько таких вариантов.

Универсальный. У этого вида изделия невысокая несущая способность, но её обычно достаточно, для крепления в бетон, мебель, коммуникации и оборудование.

Также в продаже можно найти крепежные элементы для листовых и панельных изделий. Соединение в данном случае может быть сформировано за счет формы. У этой разновидности дюбелей по всей длине имеется сквозная прорезь.

Вышеописанные особенности характерны для 2-х видов изделий.

«Молли». Материалом изготовления данного приспособления является оцинкованная и нержавеющая сталь. Показатель рабочей нагрузки на крепеж может составлять 12–75 кг. В комплектации с таким приспособлением обычно идут кольца и крючки. Этот вариант дюбеля считается лучшим для ДСП, дерева, ОСБ, фанеры.

Каталоги дюбелей насчитывают огромное количество разновидностей, поэтому при выборе изделия у потребителя могут возникнуть некоторые сложности. Чтобы подобрать крепежный элемент для пенопласта, для пластиковых элементов, гипсовой основы, для дерева, под стяжку, для гипсолита, для изоляции и пр., стоит учитывать ряд моментов.

• Материал основы. Один и тот же вид крепежа, используемый в разных основах, будет вести себя по-разному. Поэтому изначально стоит уточнить, из чего сделаны стены, потолки, полы в помещении. Пластиковые и металлические изделия имеют одинаковую конструкцию и назначение, но отличаются исключительно несущей способностью. Если совпадает диапазон, то их можно заменять друг другом. Однако стоит помнить, что в пожароопасных условиях пользоваться можно только изделиями из металла.
• Нагрузку. В этом случае необходимо правильно посчитать нагрузку и определиться с необходимой мощностью метиза. Нагрузка может быть горизонтальной на срез и вертикальной, динамической.
• Особенности изделия. Обычно для конкретного вида изделий используются специальные дюбели. Зачастую модели крепежных элементов не подлежат взаимной замене, но в некоторых ситуациях это возможно.

Виды дюбелей

Дюбель типа Дрива

Пожалуй, наиболее популярный крепеж для гипсокартонного листа. Бывает со сверлом и без, металлический или пластиковый. Выполняя отверстие под его крепление, используют сверло диаметром 8мм. Производитель декларирует рабочую нагрузку на срез, которую способен выдержать ГКЛ с применением данного дюбеля, в 25кг, тогда как предельная нагрузка составляет до 50кг.

Популярность дюбеля Driva обусловлена достаточно высокой надежностью и сравнительно невысокой ценой. Прочность такого крепления достигается за счет распределения нагрузки на большую площадь, которая обеспечивается формой дюбеля.

Дюбель для гипсокартона Дрива прост и эффективен

Плоский дюбель-гвоздь

Такой дюбель выполнен из огнеупорной стали, довольно прост и удобен в применении, поскольку не требует дополнительного сверления и, соответственно, избавит от пыли. Его можно забить в гипсокартон с помощью молотка или вдавить рукой, если это по силам.

Принцип действия дюбель-гвоздя заключается в том, что при ввинчивании в него самореза первоначально плоская передняя часть раскрывается, образуя надежный упор.

Используют его для листов толщиной до 12,5мм включительно. Саморезы выбирают диаметром 3,5-5мм. Рабочая нагрузка на вырывание, заявленная производителем, составляет 15кг, на срез – 30кг, предельная нагрузка на срез, полученная опытным путем, составляет 48кг. Помимо прочего, дюбель-гвоздь подлежит повторному использованию, то есть его можно демонтировать и монтировать в другом месте несколько раз.

Плоский дюбель-гвоздь для гипсокартона очень удобен в монтаже, так как не требует сверления

Универсальный распорный дюбель Бабочка

Дюбель «бабочка» подходит как для гипсокартона, так и для бетонного основания. Отверстие под его установку просверливают сверлом диаметром 8мм, диаметр комплектного самореза – 4,5мм.

Для дюбеля «бабочка» рекомендуем использовать саморезы без пропуска резьбы, поскольку при ввинчивании, дойдя до гладкой шейки, саморез начнет прокручиваться, а дюбель не примет нужную форму в виде упора.

В целом пластиковый дюбель бабочка работает примерно, как и остальные, создавая упор за ГКЛ при ввинчивании самореза. По форме такой упор чем-то напоминает бабочку, отсюда и название крепежного элемента. Расчетная рабочая нагрузка на дюбель составляет 25кг, предельная – 55кг.

Дюбель Бабочка для гипсокартона является самым популярным, поскольку он одинаково недорогой, удобный и эффективный

Дюбель Молли

Дюбель Молли, а точнее анкер Молли (ведь это самостоятельная крепежная единица, не требующая дополнительно самореза) – еще один популярный тип крепления для гипсокартона, выполненный из металла. Этот дюбель в отличие от предыдущих выпускается различных размеров и, соответственно, под различные нагрузки.

К примеру, для Молли минимального размера с маркировкой 4/16/38 (4 – диаметр винта, 16 длина шейки и максимальная толщина листа, для которого он может быть использован, 38 – общая длина элемента) рабочая нагрузка составляет 25кг, предельная на срез – 47кг.

Для выполнения отверстий под Молли выбирают сверло в 2 раза больше диаметра шейки (первого числа в маркировке), то есть для четверки это будет 8 мм, для шестерки – 12 и т.д.

Для установки дюбеля Молли необходим специальный инструмент, приводящий крепежный элемент в «боевую готовность». С его помощью винт слегка вытягивается на себя, зацепы при этом сгибаются. Далее можно крутить винт отверткой, сгибая зацепы до упора. Все это следует делать, вставив дюбель в отверстие в гипсокартоне.

Если специального инструмента нет, привести анкер в действие можно, используя кусачки (бокорезы) или даже обычную плоскую отвертку.

Дюбель Молли для гипсокартона – решение для профессионалов

Скручивающийся пластиковый дюбель Фишер

При закручивании самореза в такой дюбель последний скручивается, образуя упор за листом гипсокартона, отсюда и название крепежного элемента. Диаметр сверления под такой дюбель – 8 мм, диаметр самореза – 5мм.

При закручивании самореза главное задача – не пережать слишком сильно, иначе он начнет проворачиваться, и крепеж нужно будет выполнять заново. По этой причине, используя шуруповерт для закручивания, выставляйте на нем минимальные обороты.

Рабочая нагрузка на отрыв скручивающегося дюбеля составляет 10кг, на срез – 25кг, краш-нагрузка – 70кг.

Скручивающийся пластиковый дюбель для гипсокартона – интересное и эффективное решение, подкрепленное надежностью Фишер

Производители

Строительный рынок также предлагает дюбели для гипсокартона, названные в честь фирм-создателей.

Fischer PD и PDS

Нейлоновый дюбель закругленной формы. Продольные ребра не допускают проворачивание. Во время закручивания самореза его конический хвостовик входит в пластиковую гильзу, заставляя раскрываться крылья-упоры. Выдерживает до 15 кг.

Knauf-Hartmut (Кнауф-хомут)

Сенсация в сфере крепежей. Такой дюбель в стене выдерживает до 55 кг, в потолке – до 6 кг. Комплект такого дюбеля состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Для установки необходимо просверлить отверстие не менее 13 мм, ввести планку и выровнять направляющие. Затем вставить пластмассовую втулку через обе направляющие до упора, после чего развести их в разные стороны и удалить. Таким образом в гипсокартоне надежно фиксируется планка, в которую впоследствии ввинчивается шуруп из комплекта.

Walraven BIS GOLD

Такой забивной дюбель подходит для малых и средних нагрузок для шурупов диаметром 3,5 – 5,0 мм и минимальной длиной – 30 мм. Название крепежа говорит само за себя: для установки вам необходим лишь молоток. Во время вбивания в стену дюбель самостоятельно расклинивается и не прокручивается.

Существуют и другие производители дюбелей для гипсокартона, например: TOX и KEW (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия).

Чтобы сэкономить на стоимости дюбелей, чаще всего их закупают оптом в Китае. Несмотря на качество, некоторые фирменные дюбели будут сильно различаться.

Обязательно узнавайте страну изготовления крепления у продавца, ведь от этого зависит безопасность.

Как выбрать дюбеля для гипсокартона: основные виды и правила применения дюбеля

Гипсокартон – это довольно хрупкий материал, который применяется для выравнивания поверхности стен и потолков, а также для создания ниш. Для монтажа этого материала требуются специальные крепежи – дюбеля. Поскольку существует несколько типов этих крепежей, то какие дюбеля лучше подходят для гипсокартона, становится довольно актуальным вопросом.

Разновидности дюбелей для гипсокартона

Выделяют 4 главных типа дюбелей, которые подойдут для гипсокартона, каждый из них имеет свои преимущества и недостатки. Изучив характеристики каждого из типов можно подобрать тот вариант дюбелей, который подходит именно вам.

Дрива

Изготавливается из цинкового сплава, нейлона или полиэтилена, последний вариант применяется гораздо чаще из-за низкой стоимости.

Принцип установки заключается в том, что в предварительно созданное отверстие, диаметр которого составляет около 6 миллиметров, вставляют дюбель. Это изделие врезается в лист гипсокартона крестовой насадкой после чего, в щель (имеет форму креста), в дюбеле, вкручивают шуруп или саморез.

Подбирая саморез, необходимо учесть, что его длина для дюбелей из пластика должна составлять 23 миллиметра, а для изделий из металла – от 33 до 44 миллиметров.

Гвоздь

Дюбель-гвоздь используется для монтажа гипсокартонных изделий, обладающих небольшим весом и размером. Для установки дюбеля, его вставляют в отверстие, после чего используя молоток, вколачивают внутрь.

Значительным преимуществом этого варианта крепежа считается небольшое количество времени, затрачиваемое на его установку.

Выдерживаемые нагрузки

Представленные виды дюбелей для гипсокартона способны выдержать следующую нагрузку:

• оли – до 35 кг;
• дрива – до 25 кг;
• гвоздь – до 20 кг;
• бабочка – до 30 кг.

Другие виды дюбелей

Кроме представленных вариантов крепежных элементов, в каждом каталоге лучших дюбелей для гипсокартона, можно найти и другие виды подобных изделий. Они используются гораздо реже, но тоже могут пригодиться.

Дюбель со сверлом

Это вариант самореза, который создан для вкручивания в материал. Это крепежное изделие рекомендуется использовать при наличии однослойного или двухслойного гипсокартона, с изоляцией или декоративным покрытием на его внутренней стороне. Такие дюбеля ни в коем случае не должны выходить за другую сторону перегородки.

Винтовой

Это разновидность дюбеля-гвоздя, которая состоит из гвоздя с винтовой нарезкой и распорного дюбеля. Применяются во время монтажа потолка с пустотелой конструкцией.

Такие изделия должны качественно вкручиваться, но стоит избегать их прокручивания, поэтому нужно особое внимание уделить размерам и сложности работы

Выбор дюбеля

Подбор крепежей для гипсокартона требует учитывать множество факторов:

• планируемая нагрузка;
• возможность демонтажа;
• цена изделия.

Процесс подбора дюбеля довольно индивидуальный, поскольку в каждой конкретной ситуации могут потребоваться абсолютно разные крепежные изделия.

Но всё-таки наиболее надёжным вариантом будет выполнить крепление в несущие профили, поскольку в этом случае, площадь, на которую создается нагрузка практически в сотни раз выше.

Приклеивание ГКЛ

Для приклеивания гипсокартонных панелей используют составы на основе цемента или гипса. Иногда применяют полиуретановую мастику и монтажную пену.

Подготовка поверхности

Стены, на которые будут наклеены ГКЛ, необходимо тщательно подготовить:

• удалить с них слой старой финишной отделки (обои, краску и т. п.);
• снять до основания участки отслаивающейся штукатурки;
• очистить поверхность от рыхлой штукатурки;
• удалить со стенок пыль, грязь, масляные пятна;
• очистить поверхность от грибка;
• сбить значительные выступы и срезать торчащие из стены элементы (крюки и т. п.);
• заштукатурить трещины и глубокие впадины (так как в них может скапливаться конденсат).

После ремонта стены поочередно обрабатывают антисептиком и грунтовкой глубокого проникновения.

Следующий этап — разметка стен. Ее проводят, используя строительный уровень, угольник и рулетку. Идеальный инструмент для разметки — лазерный уровень, но он есть не у каждого.

Для чего нужна эта операция? В большинстве случаев стены не являются идеально ровными. Во-первых, после разметки будет точно приклеен первый лист гипсокартона, что позволит избежать ошибок при монтаже остальных панелей. Во-вторых, на стены наносятся отметки деформационных зазоров, ширина которых должна составлять:

• у потолка — 3-5 мм;
• у пола — 8-10 мм;
• между ГКЛ — 3-4 мм.

Перед тем как крепить гипсокартон к стене без профилей, иногда на ней строят плоскость, ввинчивая дюбель-гвозди с шагом 200-300 мм. Эту работу выполняют на поверхностях со значительными перепадами. Глубину ввинчивания дюбель-гвоздей регулируют по уровню или натянутой нити. Шляпки крепежа станут опорными точками для ГКЛ. На этих участках на стену нужно будет наносить клеевую смесь. Кроме того, клеящий состав наносят и на гипсокартонные панели.

Монтаж гипсокартона

К относительно ровным поверхностям можно отнести бетонные и оштукатуренные стенки. Для приклеивания к ним ГКЛ годится любой клеящий состав, в том числе и монтажная пена. Клей наносят точечно вдоль кромок листа и в центральной его части. Диаметр клеевых «лепешек» — около 150 мм.

Перед приклеиванием ГКЛ к стенке на пол кладут куски фанеры, плитку и т. п. На них будут опираться плиты гипсокартона, пока клей не высохнет. После этого подкладки можно убрать: между панелью и полом останется необходимый деформационный зазор.

Гипсокартон плотно прижимают к поверхности, слегка постукивая, чтобы клеевая масса растеклась по ней. Правильность установки ГКЛ проверяют, прикладывая к нему уровень. Следующий лист клеят, отступив от первого на несколько миллиметров.

Кромки последних перед установкой обрабатывают рубанком для гипсокартона или строительным ножом. Впоследствии зазоры легче будет заполнить шпатлевкой.

Монтажную пену на панели и стенки наносят зигзагообразно или линиями. Мастику на основе полиуретана кладут на ГКЛ по периметру плиты. Кроме того, клеящий состав наносят на лист линиями через каждые 150-200 мм.
