Мангал коптильня из кирпича своими руками: чертежи и фото, пошаговая инструкция

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

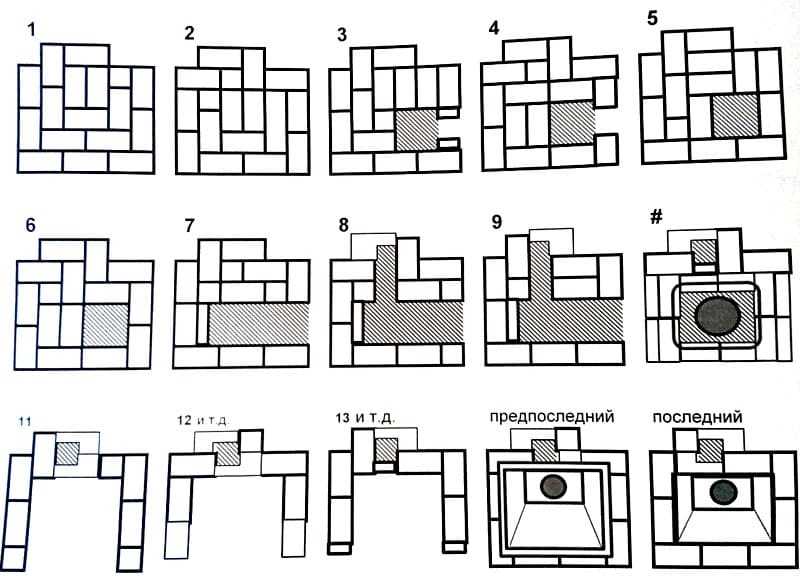

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

С чего начать строить уличную гриль коптильню?

При построении домашней барбекю-коптильни важно подобрать самый удобный для использования и обустройства во дворе вариант. В будущем возможны пристройки в виде домашнего уличного бара и прочих удобств для гостей

Важно! Будьте осторожны с открытым огнём. Соблюдайте при постройке и тестировании барбекю все правила пожарной безопасности

Проекты барбекю-коптильни из кирпича. Нужны ли угольный мангал, печь, камин?

Одно из преимуществ кирпичного барбекю — разнообразие вариантов. Это позволяет добавить к основной постройке мойку, угольный гриль, печь для приготовления пищи, коптильню, мангал, камин и многое другое.

Фото 1. Непростой, но привлекательный проект кирпичного барбекю-гриля с коптильней для размещения на заднем дворе.

Вы можете пристроить место для посуды, продуктов питания, дров, шампуров и других аксессуаров. Самый удобный вариант — встроенная раковина с проточной водой. Есть и более простые варианты. Например, схема, состоящая из двух уровней: нижняя — для дров, а верхняя — для топки.

Совет. Используйте ясень, чтобы быстрее растопить жаровню.

Чтобы не зависеть от погодных условий, позаботьтесь о постройке навеса. Он станет защитой для барбекю и значительно продлит его срок службы, поскольку влага способна разрушить кирпичную кладку.

Фото 2. Под навесом рядом с барбекю-коптильней можно устроить уютную беседку со столом и стульями.

Эта схема идеальный вариант для отдыха практически в любое время года.

Размеры барбекю-коптилен зависят от размеров вашего двора и количества пристраиваемых объектов, нет никакого ограничения. В любом случае вы должны учитывать, что чем больше размер жаровни, тем больше понадобится дров для растопки и приготовления блюд.

Фото 3. На схеме проекта показано, как барбекю может совмещать коптильню с мангалом.

Из чего состоит барбекю-коптильня:

площадка для барбекю;
коптильня;
дымоотвод;
топка.

Размещение

Если решено устроить на своем участке печь-мангал, то независимо от выбранного вида печи в первую очередь нужно думать о пожарной безопасности – месте ее установки. Следует понимать, что любое устройство с открытым огнем при небрежном отношении к его размещению и правилам использования угрожает серьезными ожогами, большими пожарами, в результате которых наносится вред здоровью людей (часто с летальным исходом), окружающим постройкам и природе.

Безопасней всего размещать место отдыха с мангалом на участке, который находится на значительном расстоянии от основных построек (дачного дома, хозяйственных строений, помещений с животными и птицей). Но это не всегда удобно, особенно для открытой уличной жаровни и тех моделей, что под крышей, но не имеющих электричества, водопровода и других удобств цивилизации.

Беседки с мангалами можно размещать на одном фундаменте с домом и под одной с ним крышей. Но в этом случае следует придерживаться всех требований противопожарной безопасности для построек и жилых помещений.

Не рекомендуется подобные устройства размещать в следующих местах:

рядом с территорией хранения дров, сена, пиломатериалов и их отходов;
вблизи сухого травостоя, пожароопасного мусора;
вплотную к заборам и стенам;
непосредственно под деревьями и свисающими ветками.

При установке в саду или на улице разборного мангала нужно учитывать скорость и направление ветра. Дым не должен идти в сторону соседних строений и домов, а в случаях устройства стационарного уличного мангала (в том числе и в беседке) следует поинтересоваться местной «розой ветров» и построить защитный экран со стороны наиболее возможного «ветродуя». В продаже имеются специальные переносные защитные экраны, что является лучшим вариантом решения проблемы направления ветра.

Также нужно позаботиться и об удобстве пользования печью в выбираемом месте участка.

Здесь должны решаться такие вопросы:

свободный подход к устройству хотя бы с двух сторон, ведь всегда удобнее и веселее готовить пищу с помощником;
рядом должно быть место для стола и сидений;
возможность обеспечения зоны отдыха чистой водой и освещением;
удобный проход к месту от дома.

Также следует учитывать следующие моменты:

сколько времени предполагается проводить на даче (имеется в виду постоянно или только в летний период) – от этого зависит установка печи в закрытом помещении или в открытой беседке;
на сколько людей рассчитывается площадка для отдыха;
какой дизайн выбрать для зоны мангала и беседки.

У каждого хозяина наверняка будет иметься еще масса вопросов по темам устройства и выбора печей, но их уже можно решать в процессе создания интерьера.

Материалы и инструменты для каминов и печей

Рисунок 2. Схема правильного оформления арки камина-барбекю.

Вам понадобятся:

Кирпич огнеупорный или обычный красный.
Портландцемент, известь, песок (или готовая строительная сухая смесь).
Комплект печи барбекю – готовый из магазина или сделанный своими руками. В него входят: решетка для гриля, лоток, духовка. По желанию (или отсутствию средств) можно ограничиться решеткой для гриля.
Металлическая арматура, деревянная опалубка.
Металлический лист (если вы будете изготавливать лоток или духовку для печки своими руками), при этом вам понадобится сварочный аппарат и электроды.
Емкость для приготовления раствора.
Мастерок, молоток, долото с широким лезвием, уровень, мел.

Выбираем место

Само собой, вы хотите, чтобы печи барбекю своими руками была относительно близко к дому, поскольку вам придется носить всю еду и посуду из дома. При этом вы можете что-то забыть, поэтому вам придется снова вернуться в дом, чтобы прихватить это

Вот почему важно, чтобы печь находилась неподалеку. Необходимо учесть направление ветра. Вряд ли вам захочется выполнить устройство печи так, чтобы дым постоянно дул в лицо шеф-повару или заполнял все пространство вашего дома

И, наконец, печка во дворе должна располагаться на ровной поверхности, подальше от забора, построек и нависающих деревьев

Вряд ли вам захочется выполнить устройство печи так, чтобы дым постоянно дул в лицо шеф-повару или заполнял все пространство вашего дома. И, наконец, печка во дворе должна располагаться на ровной поверхности, подальше от забора, построек и нависающих деревьев.

Пошаговая инструкция

С помощью этой инструкции можно собрать мангал своими руками. Мы его строили и писали по шагам, а вы можете следовать нашему примеру.

Подготовительные работы состоят из нескольких этапов:

Удаление лишних предметов, растений, элементов благоустройства.
Разметка площадки, удаление верхнего плодородного слоя почвы, выравнивание по горизонтали.
Рытье траншей, подведение водопровода и канализации.

Начнем с самого центра, будем собирать его из кирпича и цемента. На этом месте (в нашем примере) была старая баня, плитный фундамент которой будет использоваться для будущего мангала. Вы можете поступить подобным образом.

Фундамент заливался давно и без уровня, поэтому стал кривым и не очень качественным. Но на нем все равно можно построить хорошую жаровню своими руками.

Сначала мангал нарисовали в 3DMAX – с помощью этой программы можно сделать определенный план, которого можно придерживаться при строительстве. Он помогает выработать тактику и алгоритм действий.

Для начала закупили дешевый кирпич по 10р за 1 шт. Он пустотелый, но красивый – именно то, что нужно для возведения каркаса.

После того как каркас построился, внутри обкладываем старым проверенным силикатным кирпичом, который крепко стоит и хорошо держит температуру. Размеры будущего мангала 102 см на 80 см.

Мы примерно разложили кирпичи, чтобы понимать, как он будет выглядеть в готовом виде. Зачищаем территорию и начинаем укладывать первый слой по уровню.

Первый слой положили, выровняли все по уровню из-за перепадов высоты начального фундамента. С первым слоем справились отлично, приступаем ко второму ряду. Его будем ровнять с помощью подготовленных длинных деревянных палочек.

Руками убираем излишки цемента.

При необходимости кирпич разрезаем на куски нужного размера с помощью болгарки.

Второй ряд мангала полностью готов. Приступаем к третьему ряду.

Все кирпичи обязательно стыкуем с помощью цемента для прочности. Проверяем готовую уровнем, при необходимости простукиваем молотком, пока он не станет в нужное место под правильным углом.

Пошел дождь, но это не стало преградой для нашего строительства. Из остатков строительных материалов соорудили крышу и продолжили свою работу.

Сложили пять рядом нашего мангала. Ушло на это две упаковки смеси по 100р каждая.

Продолжаем свою работу.

Все, наше основание готово. Мы положили восемь рядов, основательно научились это делать на последних трех рядах.

Сейчас приступим к следующему этапу работы строительства жаровни. У нас есть запасы старого кирпича из которого построен старый дом и печь. Он отлично показал себя в эксплуатации, не трескался от высокой температуры, не рассыпался. Конечно он старый, кривой, красоты в нем мало, но для дна нашей жаровни это будет самое то.

Режем металлический уголок.

Мы используем стальные уголки и арматуру, чтобы на нее упирался облицовочный кирпич.

Заранее все подрезаем и подпиливаем, чтобы было в уровень. А внутри мы положим жаростойкий кирпич. Это будет дно нашего мангала и оно будет лежать просто на уголках. Как видим ничего сложного в этом строительстве нет.

Продолжили выкладывать новый ряд.

Что у нас получилось в финале с нашим мангалом: выложили мы из дешевого пустого кирпича восемь рядов и девятый ряд положили на металлические уголки. Внутри также лежит арматура для лучшей крепости.

Все остальные ряды тоже выложены пустотелым кирпичом, как каркас жаровни. А внутренности и бока мы выложили из старого, который очень крепкий и прочный. Резать его очень сложно. Он у нас проверенный временем. Он использовался в нашем доме и не трескается, выдерживает большие нагрузки и температуры.

Возможно, мы поменяем эти шесть кирпичей, на которых лежит шампур. Возможно, мы поменяем их на белые, красивые и ровные.

Кирпичи внутри мангала мы ничем не укрепляли, просто поставили. Пока будем тестировать временем.

Здесь внизу есть щели, проверим можно ли сделать дополнительный поддув снизу. Оставляем это дело до полного высыхания. Через неделю можно протестировать нашу жаровню. Возможно, нужно будет что-то поменять, подмазать, подложить. Планируем верхние кирпичи чем-то задекорировать со временем и добавить трубу (вытяжку).

Основание топок кладут двумя перевязанными рядами кирпича (в соответствии с порядовкой), чтобы швы не прогорали. Участки, где перевязки нет, армируют стальной проволокой диаметром 5-6 мм.

Плюсы и минусы самодельной барбекю-коптильни

Плюсы	Минусы
Индивидуальная конструкция, построенная исключительно под свои нужды.	Постройка может обойтись в несколько раз дороже, чем покупка готовой барбекю-коптильни, так как много средств уйдёт на высококачественный материал.
Материалы, из которых сделана готовая коптильня, могут оказаться низкого качества, в связи с чем срок службы будет значительно ниже той, более долговечной модели, которую вы сделаете сами.	Если вы не имели опыта с заливкой фундамента и укладкой, в конечном результате могут возникнуть проблемы (от незначительного наклона всей конструкции до обсыпания кирпича).

Спустя полторы недели после постройки можете смело протестировать барбекю-коптильню. За прошедшее время фундамент и раствор полностью высохнут, из кирпичей уйдёт вся влага, при растопке и жарке конструкция не потрескается. Если перед постройкой вы не проверяли, насколько кирпич высох, приступайте к первому тестированию спустя две недели.

Стройматериалы

Первое, что необходимо приобрести для возведения каминной конструкции – качественный цемент. Пока цементная основа будет затвердевать и приобретать свою прочность, у вас будет достаточно времени позаботиться о приобретении всех остальных материалов для строительства очага на даче.

Кирпичный камин предполагает наличие жаропрочного качественного кирпича и хорошей строительной смеси, которая не будет трескаться и осыпаться в процессе воздействия высокой температуры.

Из инструментов вам понадобятся строительный шпатель или мастерок, емкость для замешивания раствора и прочный строительный миксер для тщательного перемешивания сухой смеси с водой.

Двухуровневая мангал коптильня своими руками

Это коптилка цилиндрической формы, похожая на печь-буржуйку. Особенностью такой установки является наличие двух топок, расположенных одна над другой, съёмной решётки для барбекю и откидной крышки.

Способы приготовления зависят от того, в какой топке находятся дрова:

Гриль. Дрова в верхней топке, крышка открыта.
Барбекю. Дрова вверху, крышка закрыта.
Горячее копчение. Дрова, а лучше тлеющие угли внизу, крышка закрыта.

Такую установку можно сделать своими руками из куска трубы Ø600мм длиной 1000мм.

Как сделать коптилку своими руками

Начиная от нижнего края в передней стенке вырезается дверца для поддувала высотой 10см и шириной 30см.
Через 5см от нижней дверки вырезается дверца нижней топки 30х50см.
Через 10см от верхнего края вырезается дверка верхней топки 30х50см.
Из листового металла толщиной 3мм вырезается круг Ø600мм и прикрепляется к нижнему краю корпуса коптильни.
Снизу привариваются 4 ножки из кусков трубы Ø50мм и длиной 50мм.
Из листа металла толщиной 5мм вырезаются 2 круга для колосниковых решёток Ø570мм.
В кругах сверлится большое количество отверстий Ø10-20мм.
Между поддувалом и нижней топкой закрепляется первая решётка.
Под верхней дверцей крепится вторая решётка.
На петлях крепятся ранее вырезанные куски передней стенки.
По краям дверей привариваются куски полосы 2х40мм и для фиксации в открытом положении прикрепляются крючки или задвижки.
На расстоянии 5см от верхнего края на боковых стенках прикрепит 4 гайки М16, на которые укладывается решётка для гриля.
Из нержавеющих трубок или прутков изготавливается решётка для гриля Ø570мм.
Для крышки отрезать кусок такой же трубы длиной 100мм.
Из металла толщиной 2мм вырезать круг Ø600мм и прикрепить к отрезку трубы.
Установить крышку на петлях и прикрепить к ней ручку.

Сборка устройства производится при помощи электросварки или болтовых соединений. Для регулировки тяги в крышке делается заслонка. Пошаговая инструкция по её изготовлению состоит из следующих пунктов:

В центре сверлятся 3 отверстия Ø20мм, расположенные треугольником.
Из листовой стали толщиной 2мм вырезается кружок Ø80мм.
В круге сверлятся отверстия аналогично отверстиям в крышке.
Между отверстиями в центре треугольника сверлится отверстие Ø5мм.
На краю заслонки крепится ручка.
Заслонка и крышка соединяются болтом М5.

Чертеж двухуровневого мангала с коптильней

Разновидности каминов

Камины-мангалы, обустраиваемые на открытом пространстве делятся:

Отдельно стоящие уличные строения без крыши и наличия вытяжки, похожие на обычные мангалы, но сделанные из кирпича с предусмотренной нишой для дров.
Агрегаты с каменным либо металлическим дымоходом. Эти камины-мангалы у многих часто ассоциируются со сказочными печками.
Камины-мангалы в совокупности с другими приспособлениями для готовки пищи на огне.
Мангалы-камины, располагающиеся под крышей летних строений.

Помимо этого, можно разделить камины-мангалы и по особенностям их конструкции — они могут быть треугольной формы, полукруглой, квадратной и круглой, существуют также эксклюзивные несимметричные устройства.

Обустройство: варианты

Мангал и место для пикника могут располагаться прямо на траве, но тогда придется зависеть от капризов погоды. Трава может быть сырой, или холодный дождь может помешать вам пообедать на свежем воздухе. Чтобы сделать свой отдых комфортным, площадку для отдыха лучше замостить. Мощение выполняют из тротуарной плитки, клинкерного кирпича, натурального камня, гальки или других природных материалов. Нужно учесть, что дорожки и площадка должны быть отделаны одним и тем же материалом.

Твердое покрытие позволит не бояться сырости, мангал и предметы садовой мебели будут устойчиво стоять на поверхности. Покрытие нужно выбирать нескользкое, чтобы избежать травм после дождя или заморозков. Материал отделки выбирается морозоустойчивый и не поддающийся сколам при чистке, если предполагается использовать зону отдыха и в зимнее время.

Обустройство площадки под мощение готовят следующим образом:

На земле делают разметку по выбранной форме и размерам.
По линиям разметки по всей площади вынимают грунт на 20-30 см, утрамбовывают и засыпают слоем песка в 5-10 сантиметров.
Потом следует слой щебенки в 5-10 сантиметров и опять слой песка или песка с цементом, на который уже укладывается камень или кирпич. Все слои регулярно проверяют строительным уровнем.
Тротуарную плитку или камень можно уложить на бетон, вместо верхнего слоя песка сооружают опалубку, устанавливают маяки по уровню, по маякам и заливают цементно-песчаной смесью, ждут до полного высыхания 10-14 дней.
После этого на бетонную основу с помощью цементного раствора укладывают отделочный материал, соблюдая уклон для отвода воды.

Производители предлагают большой ассортимент пиломатериалов и искусственных аналогов для садового паркета и террасной доски. Деревянное покрытие имеет меньший срок службы, но многим нравится теплая фактура этого материала. В этом варианте доски укладывают на лаги, которые могут быть изготовлены из дерева, металла или бетона. Лаги имеют опору на ленточный фундамент по форме площадки или опираются на бетонное основание. Все детали конструкции обрабатывают антисептиком от коррозии и гниения.

Для подведения конструкции под крышу устанавливают столбы, которые выполняются из бруса, кирпича, металла

Тут нужно принимать во внимание вес кровли, будет ли это капитальная кровля из металлочерепицы, асбестоцементных листов или андулина, которые потребуют усиленных опор. Бюджетные дачные летние беседки имеют легкое и практичное покрытие из пленки, ткани или поликарбоната

Для кирпичных столбов готовят точечный фундамент, на котором возводят колонны до нужного уровня. Металлические столбы укрепляются мелкой галькой в скважине, которая заливается цементом.

На столбы крепятся стропила, которые должны снизу иметь чистовое исполнение, так как в сооружениях такого рода редко бывает подшивной потолок. Конструктивные балки специально обыгрывают для создания стиля шале в зоне отдыха. Для оборудования теплой площадки ее с одной или двух смежных сторон можно закрыть каменной или кирпичной стенкой.

8фотографий

Капитальные каменные сооружения для шашлыка – не такое частое явление на загородных участках, большинство ограничивается крышей и боковыми тентами из ткани или пленки, которые можно закрепить на столбах или распахнуть в зависимости от погоды. Застекленные панорамные места для отдыха позволяют использовать помещение в любую погоду благодаря раздвижным конструкциям, легкому весу и хорошим изоляционным качествам стеклопакетов. Стекло в таких системах с успехом заменяет поликарбонат различных цветов

Основное внимание уделяется теплоизоляции кровельного материала от дымохода

Размеры и комплектация

После того как мы определились с местом установки будущей конструкции, необходимо составить подробный чертёж, с помощью которого мы сможем рассчитать необходимое количество строительных и облицовочных материалов, а также самостоятельно разработать проект внешнего вида барбекю

Очень важно определиться с высотой постройки, поскольку от этого зависит удобство процесса готовки пищи

Это можно сделать, принимая во внимание толщину кирпича, и высоту ряда кладки. Идеальными размерами считается расстояние от бедра к полу

В барбекю из кирпичей должны быть предусмотрены различные дополнительные детали конструкции, а именно:

• отсек для хранения сухих дров;

• сборник золы, и поддувало.

Конструктор барбекю с расчётом стоимости

Оптимальным размером для внутренней топки, является длина, достигающая одного метра — это даст нам возможность свободно поместить нужное количество кухонных приборов. Чаще всего используются стандартные размеры, которые подходят практически всем людям — 590/1400/1000 мм. Для такого барбекю нам потребуется 500 кирпичей.

Барбекю из кирпича «Фагот»
