Изготовление камина своими руками из кирпича: фото, чертежи, пошаговая инструкция

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

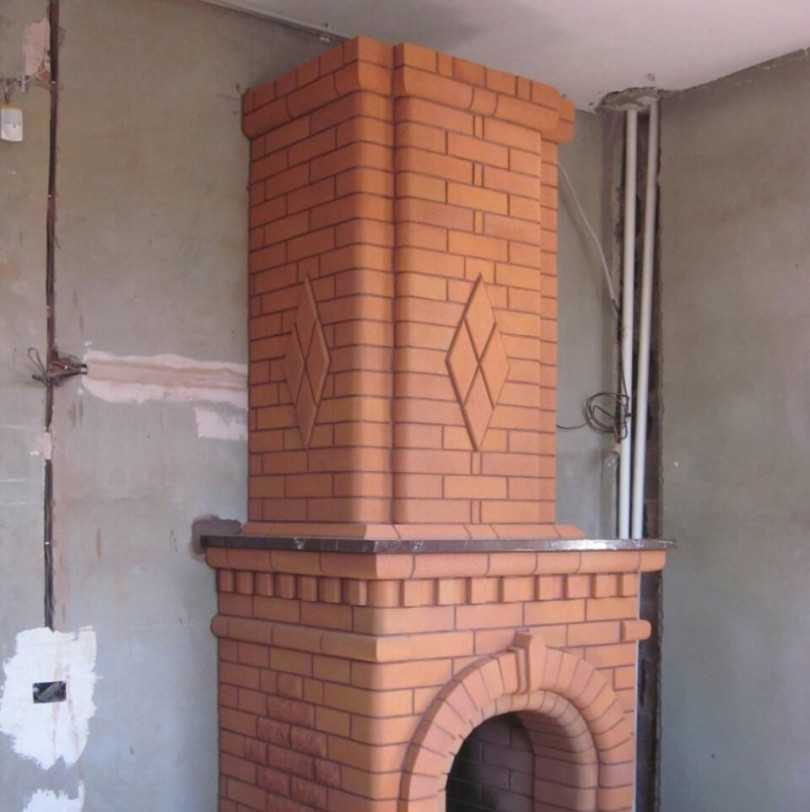

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Как сделать камин самостоятельно

Пошаговая инструкция по созданию своими руками английского камина из кирпича в помещении площадью от 20 до 25 кв. м.

Порядок работ:

• Подготовка площадки для постройки дровяного камина из кирпича своими руками;
• Приобретение стройматериалов;
• Создание фундамента из железобетона либо кирпича;
• Приготовление цементного раствора и кладка;
• Тестовый розжиг и прогревание камина.

Лучшее место для камина – в центре несущей внутренней перегородки. Желательно проведение дымохода, не затрагивая конька крыши.

Требуемые материалы:

• Кирпич керамический – приблизительно 300 штук;
• Кирпич огнеупорный – около 120 штук;
• Задвижка (для дымохода);
• Состав для огнеупорной кладки – приблизительно 150 кг;
• Песчано-глиняный состав для строительства печей – около 250 кг;
• Стальной уголок 5 х 0,3 см длиной 2,5 м;
• Печная дверца.

Для печной кладки запрещается использовать некачественные и бывшие в использовании материалы.

Подготовка к строительству

Начало любого строительство – это подготовка эскиза и проведение расчетных работ. Для начала следует нарисовать будущий камин от руки по отношению к помещению. Также следует тщательно прорисовать расположение топки, форму портала, дымохода и другие элементы. Размеры сначала следует указать предварительно, после чего произвести расчеты по формулам.

На основании приблизительного рисунка следует сделать подробный чертеж. В нем нужно указать размеры всех деталей, боковой разрез постройки и другие элементы

Особое внимание необходимо уделить схеме порядовки, по которой будет проводиться постройка. Существует множество таких схем

Можно выбрать оптимальный вариант или продумать свой собственный. Можно использовать и один из готовых чертежей камина, предварительно подогнав его с учетом размера и особенностей помещения.

Кладка камина

Особое внимание следует уделить укладки первого ряда. По правилу он укладывается без раствора

Кирпич необходимо замочить в воде непосредственно перед укладыванием, чтобы он не впитывал влагу с раствора.

Схема кладки кирпича

Первый ряд кирпича должен быть выведенным на уровень пола. Часть камина над полом должна составлять как минимум 30 см до топки. После чего устанавливается зольник и дверцы поддувала. Зольник может быть выполнен в виде дверцы или выдвижного ящика.

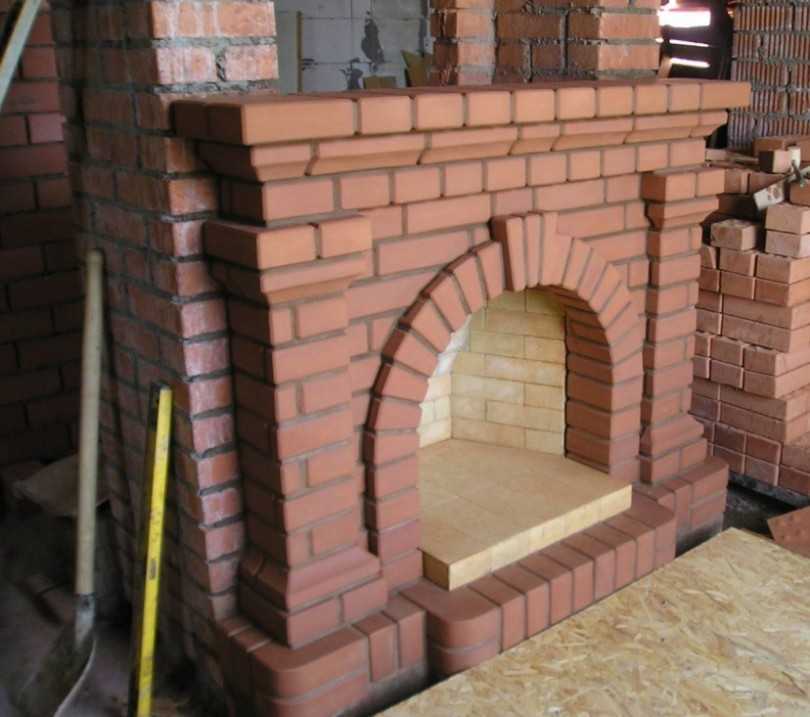

После чего выполняется кладка камина по предварительно выбранной схеме. Дверцы поточной лучше всего сделать из металла с огнеупорным стеклом.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.

Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.

За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Классическая

Такую порядовку вы можете применять для камина, который будет расположен в среднем или большом помещении. Кроме того, классическая порядовка используется для простого кирпичного очага. Классический вариант порядовки камина выгоден тем, что вы сможете его перепланировать самостоятельно, и это не займет у вас много времени.

На первом этапе, если вы хотите получить необычный и незамысловатый внешний вид камина, цокольный ряд необходимо выкладывать на ребро. При формировании это ряда лучше всего использовать заранее приготовленный чертеж. Кроме того, схема – чертеж во многом упростит вам задачу и поможет разместить все этапы поочередно.

На втором и третьем этапах кладку выполняют плашмя, т.е. пластом. С первого по третий ряды стоит заполнить стройматериалом. Четвертый ряд представляет собой нижнюю горизонтальную поверхность в камине. Она складывается согласно вашему чертежу.

На четвертом этапе необходимо сделать поддувало. Дровяной камин или печь всегда должны иметь место для сборов отходов – продуктов горения. Кроме того, здесь же необходимо изготовить решетку, чаще всего, делают металлические варианты. Данная решетка будет необходима для следующего пятого ряда, вы положите её на кирпичи. На следующем этапе следует прижать металлическую решетку следующим слоем.

На шестом и седьмом этапах необходимо начинать закладывать портал. Кладку нужно начинать снизу. Портал следует возводить вплоть до тринадцатого ряда. Стоит отметить, что на одиннадцатом ряду необходимо сделать специальный зеркальный наклон. На восьмом этапе следует закончить формирование наклона, это будет шестнадцатый ряд. Кладку необходимо продолжить до семнадцатого ряда и далее начать формирование фасада.

Советы, помогающие в работе

Если вы решили выполнить сборку своими руками, рекомендуем взять за основу следующие полезные советы, которые помогут вам в организации и проведении работ:

1. Печи камины кирпичные для дачи должны иметь одинаковую толщину швов на всех участках (4-6 миллиметров);
2. Ровность первого ряда проверяется как с использованием строительного уровня стандартно, так и по диагональному направлению;
3. Перед тем как приступить к кладке следующего ряда, дополнительно проверяйте ровность предыдущего. Для этого воспользуйтесь угломером. Горизонталь проверяется посредством строительного уровня, а вертикаль с использованием отвеса;
4. Если вы планируете выполнить установку варочной поверхности, для её лучшей фиксации и защиты кирпича от постоянного перегрева, нанесите на него большой слой свежей глиняной смеси (около 5-7 миллиметров);
5. Для того чтобы у отопительного агрегата присутствовала хорошая тяга, устройство оборудуется летним ходом. Таким образом, вывод газов и всех продуктов распада, будет осуществляться коротким путём;
6. Печка с камином для дачи из кирпича должна выкладываться, начиная с угла в каждом ряду;
7. Стыки предыдущего ряда должны быть перекрыты кирпичами следующего;
8. Сечение дымохода и дымосборника всегда имеют одинаковый диаметр и форму.

Небольшие полки подходят для сушки ягод

Небольшие полки подходят для сушки ягод, фруктов, растений, а также несут декоративную функцию

Кирпичные печи могут комплектоваться

Кирпичные печи могут комплектоваться покупным металлическим или чугунным очагом

В целях повышения КПД и скорости отапливания

В целях повышения КПД и скорости отапливания, конструкция может оснащаться несколькими очагами

Для подробного визуального ознакомления с подготовительным этапом работ и полезными рекомендациями по возведению и выбору кирпичного камина для своего дачного участка, вы можете также просмотреть видео в этой статье.

https://youtube.com/watch?v=_VU5gnzsNUE

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.

Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Расчет камина

При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия

В данном случае учитывается:

В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:

1. Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
2. Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
3. Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
5. Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
6. Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.

Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.

Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео

Дымоход и дымовая труба

Дымоход – это часть печи, напоминающая по форме колпак, внутри которой проходит стальная труба (или дымоходные блоки из керамики), которая переходит в дымовую. Заднюю стенку делают вертикальной, а боковые – сужающимися под углом 45-60 градусов. Внутреннее сечение рассчитывают по пропорции: 0,1-0,15 от площади портала, а высоту делают не менее пяти метров от поверхности горения топлива. Стенки делают достаточно толстыми для уменьшения потерь тепла.

На высоте около двух метров монтируют задвижку. Рамку для нее крепят жидким раствором в кладке.

Первый пункт монтажа дымовой трубы – установка над дымосборником блока. Цементным раствором соединяют отверстия трубы и дымосборника. Кирпичную облицовку крепят к трубе посредством анкерных соединений, вставленных между внешними блоками трубы, которые заделывают в швы между кирпичами. Внутренние поверхности должны быть без зазоров.

Оголовок трубы выполняют толщиной не менее чем в 1 кирпич. Чтобы уменьшить накопление конденсата в канале дымохода и предупредить возгорание конструкций, устанавливают теплоизоляцию и термоизоляцию.

Составные части камина:

• Дымоход для камина.
• Поддерживающая пластина.
• Пластина противопожарная.
• Участок привода трубы к дымоходу.
• Топка.
• Для выхода горячего воздуха монтируют вентиляционное отверстие с решеткой.
• Декоративный элемент и термоизоляционный слой.
• Решетка вентиляционная.
• Камера с горячим воздухом, решетка вентиляции, снаружи камеру декорируют камнем, мрамором и другим материалом.
• Облицовка.
• Движение холодного воздуха.

Сверху на трубу устанавливают искроулавливатель и дефлектор. Функция искроулавливателя – противопожарная безопасность. Конструктивно эта деталь похожа на глухой металлический конус с проволочной сеткой со всех сторон. Дефлектор устанавливают на оголовке для того, чтобы увеличить тягу и защитить трубу от ветра. Обычно сечение дефлектора круглое.

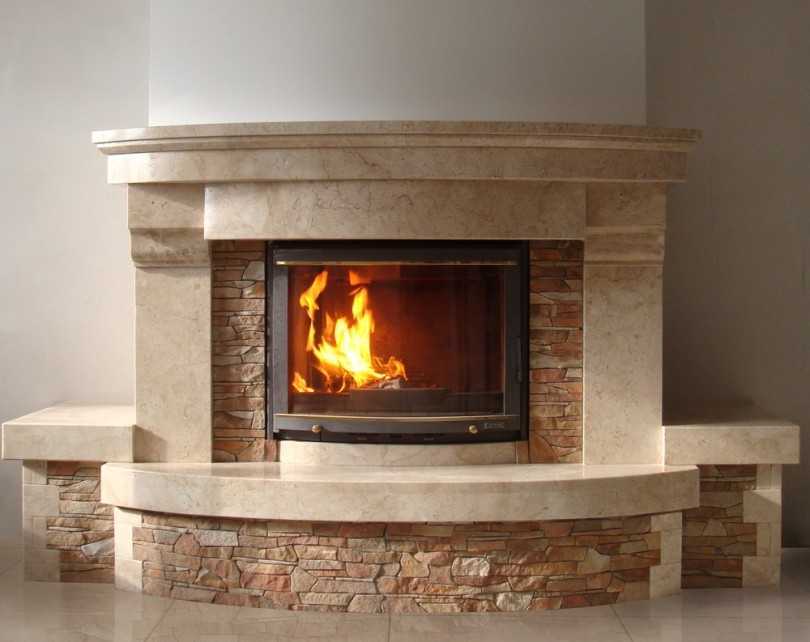

Облицовка камина и выступающей части трубы

Если планировалось оставить внешнюю часть камина кирпичной, без дополнительной облицовки, то кладка должна быть максимально аккуратной, а раствор необходимо было не доводить до лицевой части камина на 0,5 см, чтобы осталась возможность расширить швы.

Если кладка требует дополнительной декоративной облицовки, то используют искусственные или натуральные природные камни, керамическую плитку, изразцы и другие материалы. Сверху камни рекомендуется покрывать лаком, чтобы улучшить их декоративные свойства и облегчить уход.

Самый дешевый и простой способ облицовки, который производят после того, как произойдет усадка кладки – штукатурка. Используя различные шпатели, на штукатурке создают разнообразные декоративные эффекты. Существует возможность колорирования штукатурки.

Еще один популярный способ облицовки углового камина – использование гипсокартона. Его разрезают и крепят на специальный металлический каркас, строго проверяя углы и стенки уровнем.

Финишная отделка камина

Если кладка выполнена качественно, а кирпич радует цветом и фактурой, финишную облицовку выполнять совершенно необязательно – можно ограничиться лишь аккуратной обработкой швов затиркой

Но если вам хочется сделать свой очаг еще более совершенным, обратите внимание на самые популярные варианты для его отделки:

• декоративная штукатурка;
• камень;
• бетон, имитирующий натуральную древесину;
• плитка;
• декоративный кирпич;
• изразцы.

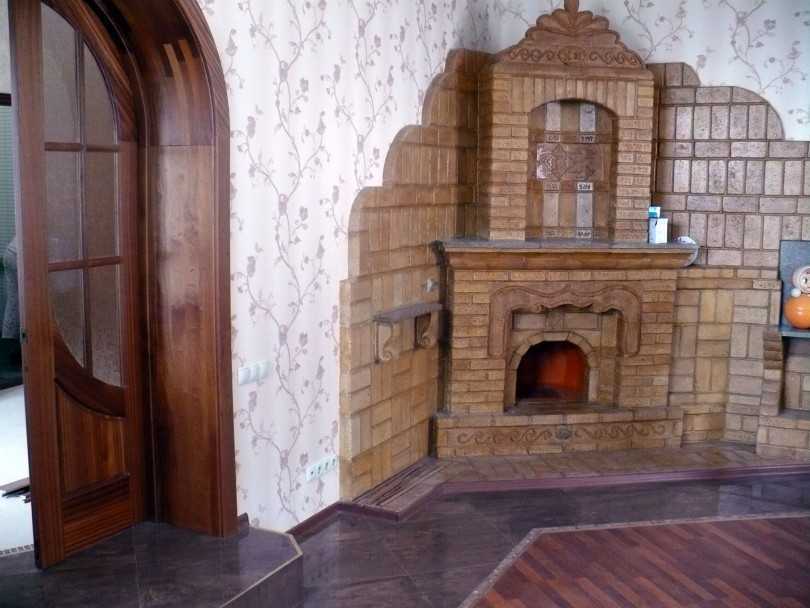

Камин из кирпича на дровах

Выбор материала для облицовки напрямую зависит от того, что вы хотите получить в результате. Например, если вам нужен добротный и изысканный камин для классического интерьера, выбирайте дорогие натуральные материалы: травертин или мрамор – такая облицовка сделает ваш очаг не просто привлекательным, а по-настоящему роскошным.

Более простой, но также стильный вариант – отделка камина искусственным камнем или плиткой с частично видимой кирпичной кладкой.

Конечно же, на одной облицовке не обязательно останавливаться – ее можно дополнить всевозможными декоративными стеклянными, деревянными, металлическими или чугунными скульптурами.

Надеемся, наша инструкция поможет вам воплотить вашу мечту – дровяной камин из кирпича – в реальность. Придерживаясь простых рекомендаций, вы точно получите качественный домашний очаг, который не один год будет радовать вас теплом, красотой и уютом.

Материалы

Разнообразие доступных материалов для изготовления каминов-печей из кирпича довольно ограничено, но позволяет создавать уникальные изделия. Агрегаты могут быть сооружены как из обычного кирпича, так и из фигурного. Большую роль при выборе кирпича имеет его марка прочности.

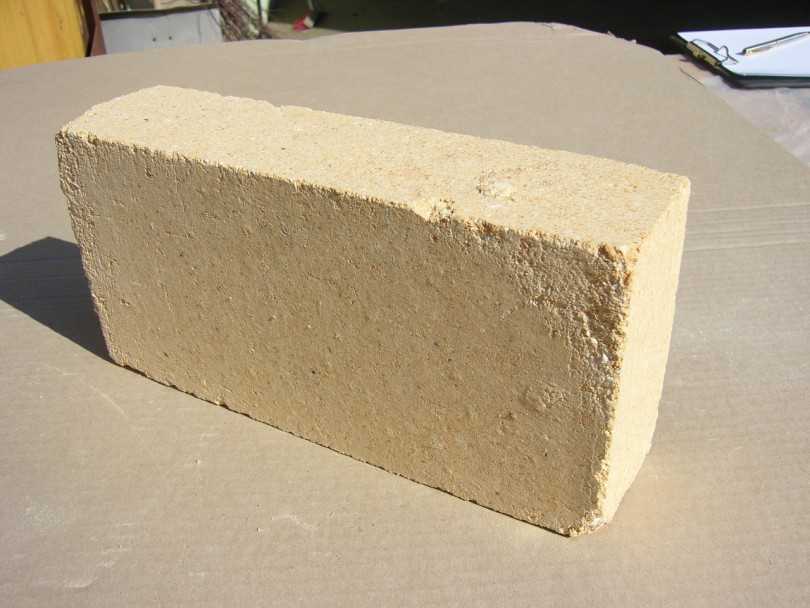

Шамотный кирпич (реже – кварцевый) применяется довольно часто потому, что он не чувствителен к высоким температурам. Им выкладывают область возле топки. Термостойкий материал является обязательным. Фигурный кирпич актуален, если вы не планируете декорировать камин-печь. Если же планируется какая-либо декоративная работа – внешние данные самой кладки значения не имеют.

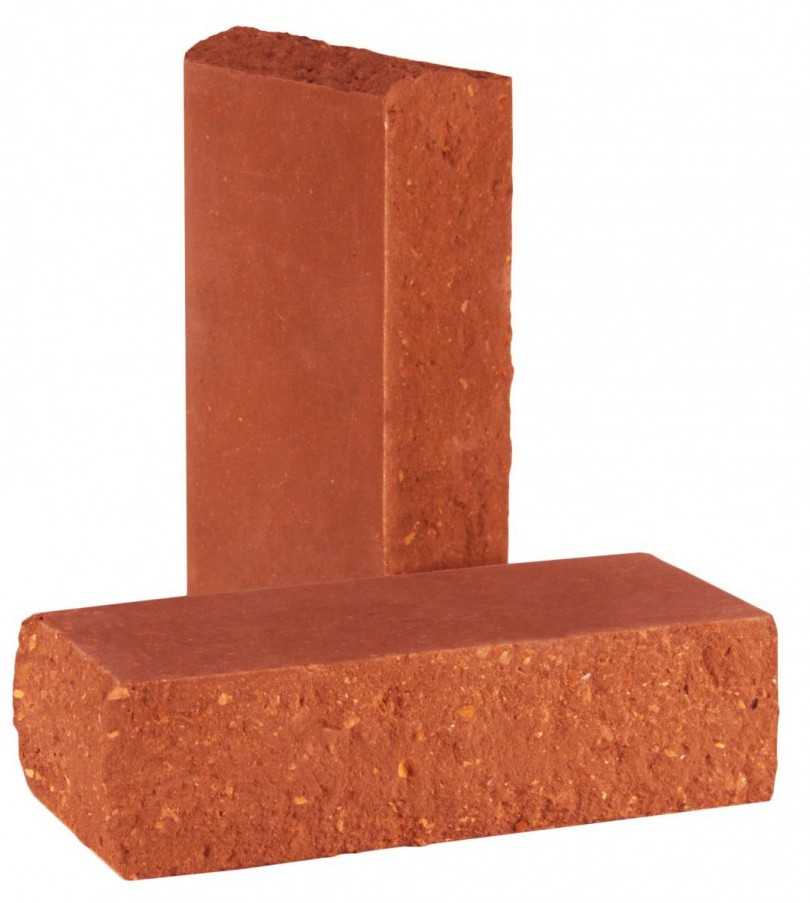

Клинкерный кирпич является одной из разновидностей кварцевого. Но при его изготовлении применяют слегка видоизмененные технологии. Используют его не так часто по двум причинам: материал довольно дорогой и тяжелый. Но если ваша печь большая, то такой кирпич отлично подойдет для возведения фундамента.

Чтобы вид сооружения радовал глаз нужно руководствоваться некими требованиями выкладывая облицовочный слой. Кирпич должен быть довольно полнотелым, иметь хорошую теплоотдачу. Краска поможет создать уникальный внешний вид вашего камина-печи.

Что это такое

Порядовка является одним из важнейших этапов работы при строительстве камина. Она нужна для того, чтобы правильно осуществить будущую кладку самого камина. Именно от правильности ее составления и планирования зависит конечный результат. Чтобы уберечь себя от лишних ошибок и растрат, необходимо составить схему кладки камина.

Создать такую схему с порядовкой камина при желании можно и самостоятельно, а можно воспользоваться уже готовыми образцами или же услугами квалифицированных мастеров. Таким образом, вы сможете самостоятельно выполнить различные порядовки, а также, например, порядовку плиты с отопительным щитком.

Стиль и дизайн

Камин в доме представляет собой очаг. Он всегда символизировал покой, уют. Поэтому излюбленным местом всей семьи стало пространство около огня.

С давних пор вельможи и богатые люди старались подчеркнуть значимость камина. Его фасад старались украсить драгоценными металлами и камнями. Со временем появились стили и дизайны каминов. В зависимости от конструкции обогревательного устройства, его размеров выбирают и материал для кладки. Облицовку делают кирпичом красного цвета или используют огнеупорный белый кирпич.

Обложить камин можно декоративным камнем. В помещении, где его располагают, важную роль играет дизайн. От того, как сочетаются между собой все элементы декора (мебель, занавеси, гобелены, ковры, вазы и другие аксессуары) будет зависеть и стиль интерьера.

Насчитывается несколько архитектурных стилей каминов. Наиболее известными из них являются следующие: кантри и русский, барокко (рококо) и классицизм, ампир и модерн, хай-тек.

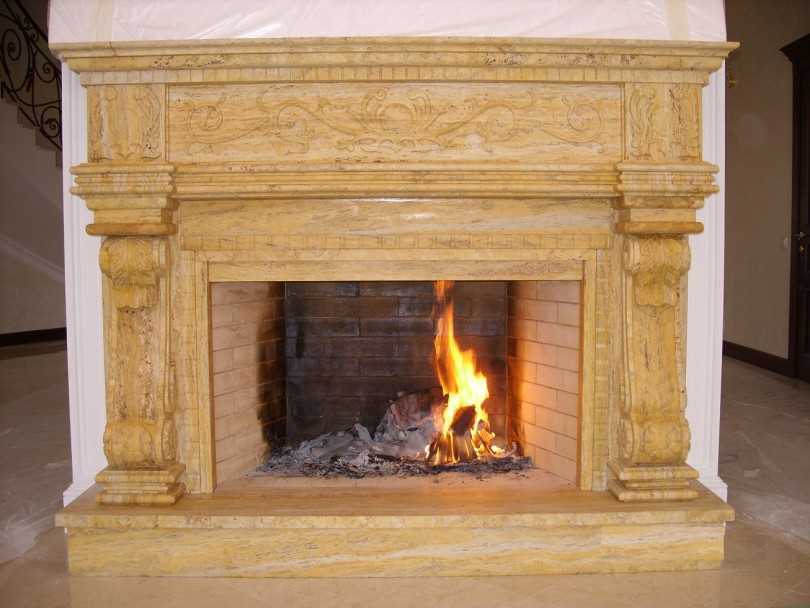

Стиль классицизм характеризуется очень строгими формами и симметричностью линий. Дизайн камина для гостиной должен быть благородным. Часто для украшения используют роспись. Нередко дополняют ансамбль нежные пасторальные статуэтки. Очень красиво смотрится камин из мрамора. К нему подбирают соответствующие элементы декора. Рядом размещают картины либо делают лепнину с рельефными сложными орнаментами. Возможна отделка бронзой или золотом.

Камины в стиле кантри совершенно противоположны классическим конструкциям. Кантри или «рустик» в переводе означает грубый или колотый. Камины сделаны из натуральных материалов (грубо обработанных камней или дерева). Ощущение соприкосновения с дикой природой наступает при взгляде на открытый очаг камина. Такой стиль подойдет для любителей натурального камня.

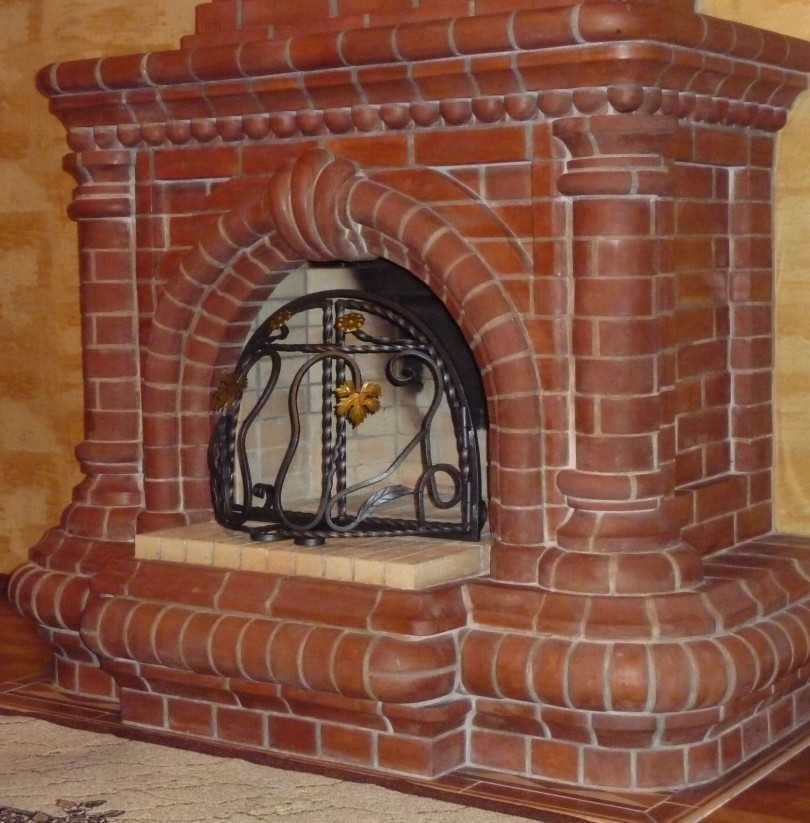

Стиль барокко (рококо, ренессанс) отражает пышные формы. Камины в этом стиле кладут невысокие, покрывают их мраморной плиткой. Обычно комнату, где находится камин, оформляют картинами в дорогих рамах, а также используют тяжелые ниспадающие шторы и инкрустированные карнизы. Нередко над камином вешают зеркало в резном обрамлении.

В конце XVIII века появился стиль ампир. Он относится к типу королевских. Основная его характеристика – это преобладание над всем. Предметы дизайна отличаются монументальностью форм. Мебель подбирают с дорогой обивкой, вешают на стены большие зеркала. Камины украшают сфинксами, львиными головами. Строгая симметрия во всем отличает ампир от других стилей.

Камины в стиле модерн кладут немного вытянутыми. В декоре отражается свежесть идей и образов. Камень и металл соединяют в один ансамбль. Топку делают круглой или придают ей новую необычную форму. Такой камин совершенно индивидуален и становится центром притяжения в жилище.

Хай-тек выражает максимализм в использовании пространства. Вокруг камина обычно сосредоточена мебель с металлическими и стеклянными вставками. Декор отличается сдержанностью форм. Этот стиль считается холодным и неброским. Камины оформляют такими материалами, как гранит, мрамор. Также используют керамическую плитку.

Русский стиль подразумевает использование в качестве украшения для камина изразцов. Такие сооружения необычайно красивы, поскольку плитки-изразцы имеет различную форму и цвет. Когда камин затоплен, между кирпичом и изразцовой поверхностью по технологии кладки остается пустота. Заполняют ее в процессе монтажа песком или щебнем из кирпича. В результате нагревания этот материал длительное время отдает тепло. Пустоты балансируют температуру нагревания изразца и кирпича, камины за счет этого не подвержены разрушению и могут служить долгие годы.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.

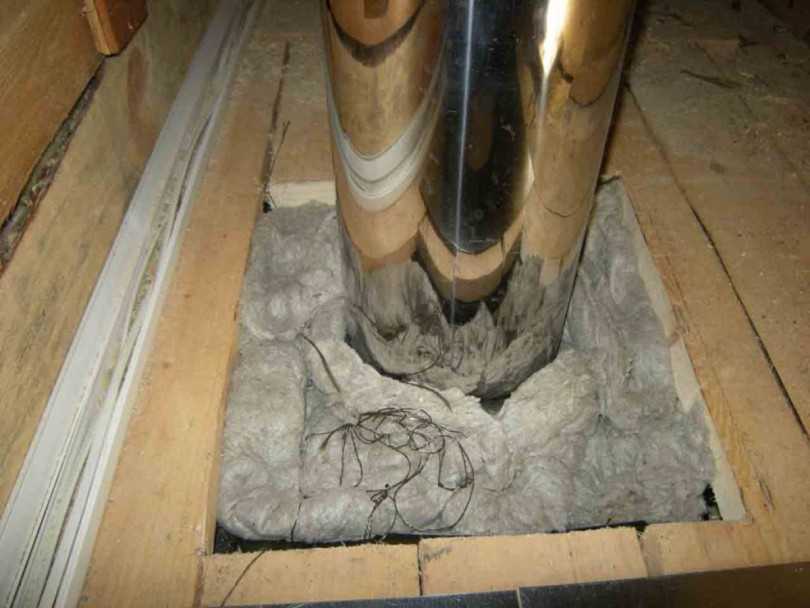

• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.
