Камин-печка для отопления дома: котел с воздушным отоплением

Способы разделения на виды

Любой, кто впервые сталкивается с необходимостью установки камина в помещении, испытывает определенные трудности при ознакомлении с технической частью всех возможных моделей. Это связано с огромным количеством вариаций их исполнения.

Подобная неосведомленность может привести к неверным действиям, что скажется на целесообразности выбора устройства. Чтобы избежать проблем, необходимо ознакомиться с самым простым вариантом классификации каминов, а затем постепенно ее расширять по каждому пункту. Разделение может быть произведено по одному из следующих признаков:

по виду используемого топлива;
по способу обустройства в помещении;
по типу топочной камеры.

Аккуратно отделанный дровяной камин

Разделение по виду топлива

От используемого топлива зависит общее количество теплоты, которое выделяется за условленное время.

Дровяные камины пришли к нам из далекого прошлого. Несмотря на определенные недостатки, они до сих пор используются, причем с большой популярностью.
Альтернативой дровам служит природный газ. Повсеместная газификация сделала этот вид топлива общедоступным и недорогим. Помимо перечисленных качеств, газовые камины для отопления обладают еще целым рядом выгодных преимуществ.
Имитация живого пламени происходит в различных моделях электрокаминов. Но, кроме этого, они оснащаются обогревателями и выделяют тепло в виде инфракрасного излучения. Электрический камин уж точно не может полноценно отопить сразу несколько комнат.
Еще одним источником визуального эффекта служит биокамин. Он заслужил популярность, благодаря своей компактности. Но выделения тепла при сгорании биотоплива практически не происходит, поэтому рассматривать такую систему следует исключительно как декоративную.
Печи для отопления, использующие уголь, тоже относят к каминам. Их топка имеет прозрачную дверцу, следовательно, можно наблюдать за процессом горения. В отличие от камина, печь-камин имеет сложный лабиринт дымохода, который позволяет максимально задействовать внутреннюю энергию теплого воздуха.

Дрова являются самым древним видом топлива

Разделение по способу обустройства

При выборе камина данная классификация никак не влияет на его характеристики. Выбирать из пристенных, угловых, встраиваемых или островных каминов следует тот, который наиболее гармонично будет смотреться в интерьере и для которого подготовлены условия к установке.

Пристенные камины могут использовать все виды топлива и характерны наличием обрамления в виде портала. Устанавливаются вдоль стены.
Угловые модели созданы исключительно для маленьких помещений. Отсюда вытекает сомнение в возможности использовать такие камины для отопления дома. Но не стоит забывать про эффективные меры повышения КПД и про то, что некоторые дома, например, дачные, могут состоять из одной теплой комнаты.
Встраиваемые варианты устанавливаются в нишах стен, в углублениях. Этот вид, как и угловой, создан для экономии места в помещении.
Островные камины обстраиваются по центру комнаты, они обрамлены жаропрочным стеклом, обладают низким КПД и их, как правило, нельзя использовать, как основной источник тепла.

Полезно знать: Как построить своими руками дровяной камин для дома, простая технология

Разделение по типу камеры сгорания

Такая классификация состоит всего из двух составляющих:

Каминный комплекс с открытой топкой

Камины с открытой топкой являются источником только живого пламени. Их устройство принципиально ничем не отличается от пришедших к нам из древности каминов с тех пор, как стали задумываться о выведении дыма наружу. Многие ошибочно полагают, что открытое пламя очень эффективно прогревает помещение. Но на самом деле, огромная часть тепла улетучивается вместе с дымом, а отапливает всего лишь 20% выделившейся энергии.
Другое дело обстоит в закрытых топках, используемых в высокоэффективных каминах. Дверца топки, которая может быть выполнена из огнеупорного стекла, герметично закрывает камеру сгорания. Воздух для горения попадает через специальный канал, способный его дозировать и направлять в верхнюю часть уложенных дровяных поленьев. Горение дров начинается сверху и распространяется вниз. Интенсивность пламени низкая и дрова или пеллеты практически только тлеют. Но общее количество освободившейся энергии остается неизменным. Таким образом, доля полезной энергии достигает 80%. Это серьезная заявка на возможность отопления частного дома.

Где лучше всего разместить?

Чтоб выбрать самое подходящее место в доме, где печка будет выполнять все поставленные на нее функции, обратите внимание на размеры жилища. Если здание небольшое, установите отопительный прибор приблизительно посередине дома

Это позволит равномерно прогреть все помещения, используя при этом минимальное количество дров.

Размещение печи-камина в доме

Удачная схема размещения – в простенке между кухней и спальней, гостиной. Печка с варочной панелью должна находиться со стороны нежилого помещения, что позволит использовать ее для приготовления пищи. Каминная камера, которая обращена к спальне или гостиной, исполнит роль декоративного элемента и обогреет комнату.

Печь с камином можно использовать для отопления сразу трех помещений. В этом случае панель для приготовления пищи должна находиться со стороны кухни, каминная камера – со стороны гостиной, а отопительный щиток – со стороны спальни.

Если отопительный прибор будет размещаться в одном помещении, сориентируйте камин в направлении зоны отдыха. Варочную панель установите таким образом, чтоб был хороший доступ для приготовления пищи. Топка может находиться относительно камина с другой стороны или сбоку.

Камин с водяным контуром

Для того чтобы решить как отопить камином дом, рекомендуем ознакомиться подробней с каминами имеющими водяной контур:

Системы, имеющие водяную рубашку, отличаются своей высокой продуктивностью и мощностью. Такие конструкции способны качественно, равномерно и быстро отопить как несколько небольших помещений, так и большой двухэтажный дом с множеством различных по размеру и форме помещений;
Для работы очага понадобится твёрдое топливо. Однако при использовании и подключении к дополнительному оборудованию, элементам (котлам и радиаторам), могут потребоваться и дополнительные ресурсы (электричество и газ);

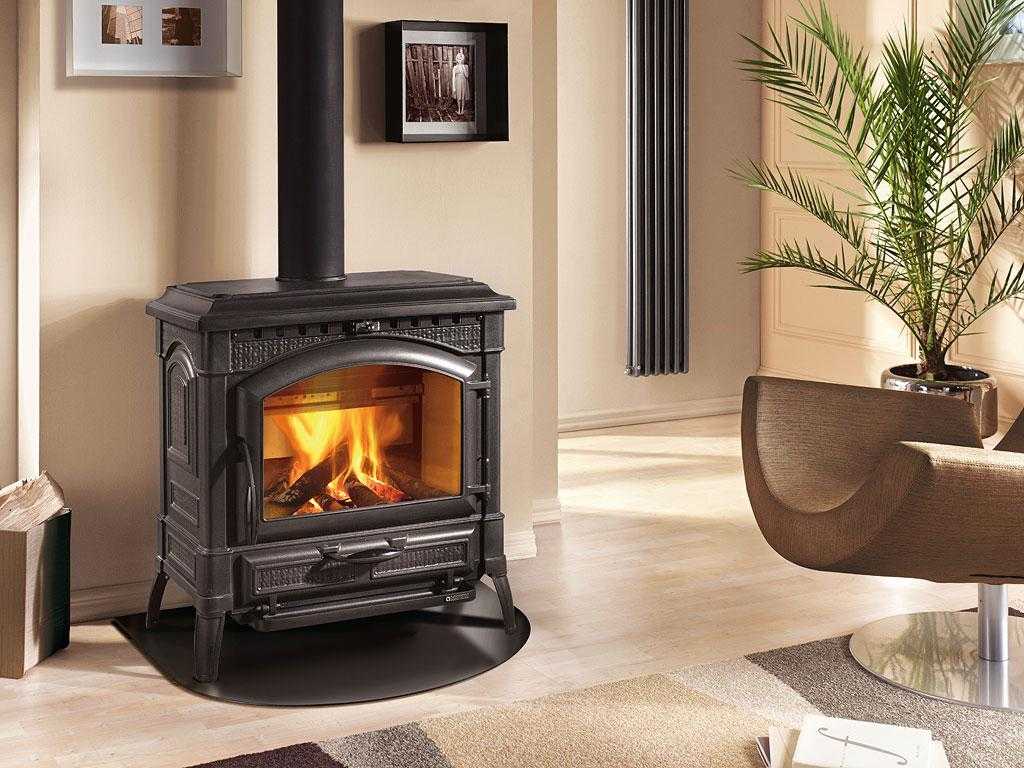

Чугунная печь с водяным контуром имеет высокую мощность и продуктивность

Простое подключение очага с водяным контуром функционирования

Принцип работы систем с воздушной рубашкой

Такие конструкции имеют небольшие габариты, могут устанавливаться в любом помещении и при необходимости легко транспортироваться и переставляться с места на место;
При наличии в доме радиаторов отопления, в качестве связующего элемента с конструкцией можно использовать трубы, имеющие небольшой диаметр составляющий около 10-15 миллиметров.

Системы воздушного теплоснабжения

Печь камин с воздушным отоплением зарекомендовала себя в качестве эффективного источника тепла, поскольку при этом нет больших потерь, как в случае, когда энергия теряется в процессе передачи из одной в другую среду. В данном случае теплопотери сведены к минимуму: огонь, часть топочного отделения из металла и воздушные массы.

Что касается водяной системы отопления, то там цепочка передачи тепловой энергии более длинная. Она выглядит так: огонь очага, металлическая часть теплообменника, теплоноситель, металлический радиатор и воздух в комнате.

Основной целью функционирования воздушной системы теплоснабжения является распределение тепловой энергии, идущей от отопительного оборудования, представляющего собой печь камин с воздуховодами, проложенными по всей площади строения.

Для этого нужно смонтировать систему теплоизолированных каналов. Нагретый воздух, идущий от камина, станет перемещаться по ним в помещения дома. Система распределения воздушных масс способна функционировать благодаря естественной конвекции или за счет принудительного нагнетания. Возможно комбинирование двух этих вариантов.

Когда воздушная система имеет вертикальную направленность, тогда вполне достаточно наличия естественной конвекции. Если другие помещения располагаются на достаточно далеком расстоянии от агрегата, тогда для принудительного нагнетания воздуха используют разные устройства. Обогрев с воздуховодами увеличивает эффективность функционирования печи-камина.

При выполнении проектирования воздушных отопительных конструкций необходимо в максимальной степени задействовать возможности естественной конвекции. Для обогрева каминами загородного дома не требуются нагнетатели, работающие от сети, а также не надо будет заглушать шум, идущий от них.

Чтобы естественная конвекция функционировала, требуются гибкие каналы с большим сечением. Благодаря такой конструкции воздуховодов, их аэродинамическое сопротивление будут стремиться к минимуму. Изготавливать каналы необходимо из материалов, отличающихся максимальной огнеупорностью.

Кроме этого, противопожарной изоляцией следует обеспечить места, которые располагаются возле легковоспламеняющихся конструкционных элементов строения. Но можно ли отопить дом камином при помощи такой системы обогрева? Эффективно отапливать агрегатом с воздуховодами получится только 4 комнаты.

Дело в том, что длина гибких каналов, идущих от каминов, не должна превышать 2 –3 метра. Также нельзя, чтобы на воздуховоде имелись изгибы или сужения.

Металлическая мини-печь

Мини-печь для дачи

Для отопления небольшой дачи и приготовления пищи можно использовать компактные мини-печки, которые оборудованы каминной топкой, варочной панелью, духовым шкафом.

Преимуществом модели есть то, что она не занимает много места, а для ее работы не нужно устанавливать дымоход. Трубу для вывода продуктов горения можно вывести через отверстие в стене.

Корпус прибора выполнен из прочного металла. Работа системы основана на принципе конвенции.

В зависимости от ваших потребностей и площади отапливаемого помещения подберите самую выгодную конструкцию печей-каминов.

Как это работает

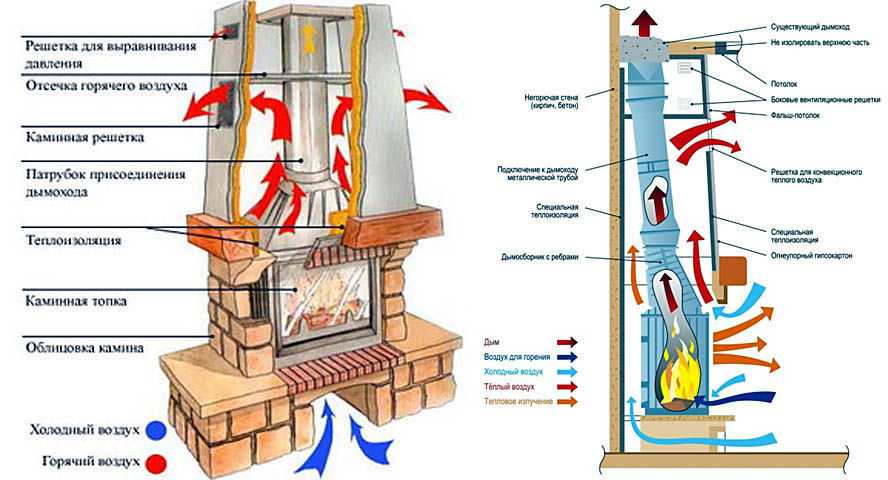

Камин с системой воздушного отопления

Многие люди думают, что расположенный над топкой камина кожух служит лишь для того, чтобы дым не рассеивался по помещению. Такое имеет место по отношению к каминам с открытой топкой, но встречаются такие камины довольно редко. Современные камины предусматривают любование живым пламенем, но только через прозрачную заслонку и в этом случае кожух, казалось бы, теряет все свои необходимые функции.

Это неверное суждение. Именно кожух наравне с пламенем выполняет обогрев комнаты. И если его оборудовать системой воздушного отопления, то и весь дом. Расположенный в нём вкладыш, окружённый трубками, подключёнными к разводу отопительных труб, обеспечивает конвекцию горячего воздуха при помощи одного или нескольких вентиляторов. Иначе говоря, гонит нагретый воздух по всему дому, отапливая его от подвала, до второго этажа.

Небольшой одноэтажный дом можно обогреть и без принудительной циркуляции воздуха. Перепад температур обеспечит этот процесс естественным образом.

Главное правильно спроектировать систему труб, без излишних загибов и продолжительности.

Достоинства

Если настроиться на романтический лад, то достоинства камина с воздушным отоплением можно перечислять довольно долго. Но главная задача его не в этом, хотя сбрасывать романтику со счетов никогда не следует. И всё-таки камин в первую очередь для обогрева, а уж потом для всего остального. Так что перечислим чисто практические достоинства:

Во-первых, установка такого камина обойдётся значительно дешевле, чем, например, камина с водяной системой отопления.
Во-вторых, расход топлива сократится примерно на 20-25 %.
И, в-третьих, КПД такого камина 80-85 %, в то время как обычный камин даёт не больше 35 %.

Дровяные камины в квартиру– натуральное тепло

В эксплуатации дровяных видов камина подразумевается важное правило безопасности. Процессы горения обеспечиваются кислородом, находящимся внутри помещения, поэтому во избежание отравления угарным газом нужно регулярно проветривать помещение, насыщая его свежим воздухом

Дровяные камины в черте города используются реже. Это связано в первую очередь со сложностью установки, которая требует исполнения определенных правил, предписанных различными городскими службами. Это, в первую очередь безопасность самих жильцов.

Следующий не менее важный момент состоит в том, чтобы камин на дровах был оснащен дымоходом. В домах дымоход выводят на крышу, в некоторых квартирах – в окно.

Дровяной камин в квартире – фото

Преимущества таких видов каминов в том, что живое тепло имеет и потрясающий психологический эффект: умиротворенное потрескивание дров в камине, тепло и ни с чем несравнимый древесный запах компенсируют неудобства регулярного ухода за камином.

Источники тепловой энергии

Воздушное отопление может быть организовано на основе различных котлов

Не столь важно, каким путем получена тепловая энергия. Основное отличие данной системы — отсутствие жидкости в качестве теплоносителя

Твердотопливные котлы

Данный котел работает на дровах

Булерьян наиболее часто используется в качестве источника тепловой энергии при организации воздушной системы отопления в быту. Так называют не только продукцию известной финской компании, но и любые пиролизные устройства, ориентированные на циркуляцию нагретого воздуха. Печь может быть установлена в любой комнате. Она не испортит интерьера гостиной или кухни и не загрязнит воздух помещения выхлопами отработанных продуктов горения.

Теоретически булерьян в состоянии обогреть приличный дом со сложной геометрией помещений. Тем не менее, очень часто владельцы предпочитают обустроить принудительную циркуляцию. Для этого достаточно провести алюминиевые воздуховоды по комнатам жилого дома и служебным помещениям. Весь комплекс работ можно выполнить самостоятельно.

Нужно установить печь в том месте, где она не будет помехой. Желательно, чтобы было достаточно свободного места для хранения суточного запаса дров.
К выводам труб, которые опоясывают булерьян, при помощи алюминиевого скотча крепятся воздуховоды.
Рукава разводятся по комнатам, которые планируется отапливать.

Финские теплогенераторы и прототипы на их основе успешно используются для обогрева не только жилых, но и складских помещений.

Газовые котлы

Ассортимент котлов Ariston

Они могут применяться как самостоятельно, так и в качестве составляющей климатического комплекса. Воздушное отопление в первом варианте имеет весьма простую схему — котел нагревает радиатор, через который систематически прогоняется воздух. Забрав тепло, он разводится по остальным помещениям.

Для второго варианта дополнительно потребуется оборудование:

Система кондиционирования воздуха.
Система рекуперации тепла.
Пылеулавливатели.
Ультрафиолетовый обеззараживатель.
Увлажнитель воздуха.

Реализация такого проекта стоит немалых денег. Так, для коттеджа площадью 150 квадратных метров сумма будет составлять примерно 10 тысяч евро.

Электрические котлы

Самое простое оборудование для воздушного отопления из этого семейства — тепловентилятор. Он прогоняет воздух через накаленную спираль, передавая ему произведенное тепло. Стоит отметить, что такой вариант отопления низкоэффективен и к тому же снижает уровень кислорода в помещении.

Намного интересней с точки зрения экономичности выглядят электрические конвертеры и тепловые пушки. Они могут интегрироваться в системы рекуперации тепла и принимать участие в создании микроклимата дома. При этом затраты значительно меньше, нежели в случаях использования электрического котла для системы отопления. Хотя все равно стоимость такого тепла сравнительно высока.

Электрокотел в просторной ванной

Тепловые воздушные насосы существуют уже несколько лет и успешно используются для обогрева жилых помещений. Простейший пример — оконный кондиционер, рассчитанный на эксплуатацию в режиме нагрева. Есть несколько вариантов теплового насосного оборудования, которые используют разные источники тепловой энергии:

Грунт-воздух. С увеличением глубины возрастает температура грунта. Достаточно установить на глубинном горизонте тепловой коллектор, и можно круглый год использовать собираемое тепло для обогрева воздуха в доме.
Вода-воздух. Резко упрощается задача получения дешевого тепла, если в местности высокий уровень грунтовых вод. Тогда нужно выкопать колодец и погрузить в него зонд, от которого тепловая энергия будет поступать наверх.
Воздух-воздух. Здесь можно использовать две категории устройств — воздушное отопление и кондиционирование. Для небольших зданий подойдут мультисплитсистемы. Они не годятся для больших построек, поскольку существуют ограничения в длине фреоновых магистралей. В этом случае их успешно заменят канальные кондиционеры, в которых от одного внутреннего блока можно развести магистрали по всем помещениям.

Грамотно спроектированное воздушное отопление возможно только в случае профессионального исполнения

Важно учесть множество обстоятельств — толщину стен здания, количество окон, наличие иных источников тепла и т.д. А вот упрощенный расчет с приблизительным результатом можно сделать самостоятельно — на 1 кубометр объема необходимо минимум 40 ватт тепловой мощности системы

Принцип работы

В обществе камины ассоциируются с аристократическим помещением и богатым интерьером. Поэтому многие считают, что отопление камином – это слишком дорогое удовольствие несвойственное для их социального слоя. Тем не менее, небольшой дровяной камин способен согреть малогабаритную квартиру в считанные минуты.

Камин с воздушным контуром

Современные исследования показали, что эффективность обогревания обычных печек можно повысить в несколько раз за счет организации конвекционной схемы передачи тепла. Конвекционная схема обогревания помещения использует физические законы нашего мира, то есть, теплый воздух, исходящий из труб, будет подниматься и обогревать помещение.

Главным отопительным оборудованием в устройстве топки является вкладыш, в котором происходит нагрев воздуха. Вкладыш окружен патрубками с воздухом. Патрубки подключаются к системе труб для развода воздуха. Воздух приводится в движение с помощью вентиляторов.

Необходимо заметить, что отопительное оборудование с воздушным отоплением может перемещать горячий воздух за счет гравитационной системы, в которой задействуют закрытые вентиляционные ходы. В такой системе движение воздуха обеспечивается за счет разницы температуры между газами. Гравитационная система очень требовательна к размещению труб – количество поворотов должно быть минимальным.

Воздухопроводные каналы камина

Чтобы отопительные камины могли качественно протапливать все помещение, в каждой комнате должно стоять вентиляционное отверстие с решеткой. Чтобы прогревание комнаты осуществлялось со всех сторон, в потолок часто встраивают анемостаты или закрытые диффузоры.

Такая отопительная система не подходит для прогревания комнаты с вентиляцией. То есть, трубы не проводятся на кухню, в ванную или гардеробную. Если эту рекомендацию проигнорировать, то в квартире создастся атмосфера с нарушенным давлением воздуха. В условиях нарушенного давления воздуха неприятные запахи не покидают кухню, а остаются в ней.

Также газовые камины с воздушной системой обогревания не рекомендуется устанавливать в комнатах, где есть большие окна или двери с плохой герметизацией. Стоит отметить, что герметизацию можно улучшить своими руками при помощи современных строительных материалов. Тогда воздушное каминное отопление сможет распространяться и на эти помещения риска быть вытянутым в атмосферу.

Угловой вариант

Порядок кладки угловой печи-камина

Угловая печка идеально подойдет для отопления небольшой дачи. Это компактная модель, которая сможет сохранить пространство в помещении. Мощности отопительного прибора хватит для обогрева дома площадью 20-25 м2. При топке два раза в день в комнате будет тепло при температуре воздуха снаружи -10…-15°С.

Есть возможность готовить пищу на встроенной варочной панели. Можно дополнительно установить небольшой духовой шкаф.

Для монтажа углового отопительного прибора понадобится не больше 400 кирпичей. Если вы планируете каждый день топить в доме, тогда рекомендуется с 4 по 10 ряд производить кладку с огнеупорного кирпича. Плиту дымосборника и камина лучше выполнять из жаростойкого бетона с керамзитом.

Что представляет собой камин?

Камин – это разновидность печи, генерирующий тепло путем сгорания твердого топлива. Классический вариант – это дрова, как и у обычного дровяного котла, но можно топить камин и углем, и специальными брикетами или пеллетами. Топливо сгорает за счет тяги воздуха, создаваемой конструкцией камина. Поддувной канал обеспечивает поступление холодного воздуха в основную камеру, где происходит горение. Дым уходит в дымосборник, а затем выводится через дымоход, обеспечивая достаточную для активного процесса сгорания дров тягу. Полученное тепло распределяется по дому в зависимости от конструкции камина.

Камин состоит из четырех основных частей:

Портал. Это внешняя, фронтальная часть камина, несущая как конструктивную функцию, так и декоративную. Он может быть выполнен из кирпича, натурального камня, мрамора, искусственного камня. Портал украшают различным декором, он может быть выполнен в любом стиле, подходящем под интерьер дома. Верхняя часть используется в качестве каминной полки.
Топка. Это центральная часть камина, камера, в которой происходит сгорание топлива и выработка тепла для обогрева. Для изготовления топки используется огнеупорный металл или жаропрочный кирпич. Она может быть открытой или иметь дверцу.
Хайло (дымосборник). Нужен только для каминов, имеющих топку открытого типа. Представляет собой специальную камеру, где собирается дым перед попаданием в дымоход.
Дымоход. Вертикальная труба для вывода дыма за пределы дома, обеспечивающая тягу для активного сгорания топлива в основной камере камина.

Если же в вашем доме существуют ограничения, связанные с организацией дымохода или вас отпугивает необходимость заготовки дров для дровяного камина, вы можете сделать выбор в пользу биокамина. Купить камин, который не требует для своей работы сжигания дров, можно на сайте Биокамин.рф. Там же можно найти и традиционные решения в различных конфигурациях.

Камин имеет несколько разновидностей, каждая из которых имеет свои конструктивные особенности, в связи с чем, камины классифицируются по нескольким признакам.
