Теплый пол из полипропиленовых труб своими руками

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

  1. Специальные ножницы для порезки труб из полиэтилена.
  2. Расширитель и насадки разного диаметра.
  3. Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
  4. Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

  • змеевик;
  • двойной змеевик;
  • улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Устройство водяного теплого пола

Чтобы устроить такой пол, необходимо уложить трубы, по которым будет циркулировать горячая вода, источником которой может служить центральное отопление или же отдельный котел.
Один из самых распространенных способов монтажа теплого пола — бетонная система обогрева. Всю работу можно разделить на несколько этапов: составление проекта, подготовка пола, укладка сетки и труб, заливка бетоном, укладка финишного покрытия.

Составление проекта будущих работ обязательно, особенно если планируется утепление полов на большой площади. При проектировании должно быть учтено, из чего сделаны полы, стены и другие элементы. Это необходимо для того, чтобы рассчитать нужную температуру, которая должна быть в помещении. Затем нужно определить место установки коллектора, котла. После необходимо составить схему расположения труб, указать длину контура и диаметр, а также другие параметры.

Температура воды для отопления должна быть установлена на основе расчета, в котором учтен тип помещения, вид напольного покрытия и наружная расчетная температура. Как правило, максимальный уровень температуры для отопления пола — +45 градусов при скорости потока воды 0,3 м/сек для плавного распространения тепла.

Подготовительные работы

Коллекторный шкаф лучше разместить на стене у пола

Чтобы тепловое оформление помещения прошло по правилам, начинать работы необходимо с установки коллекторного шкафа — основы будущего теплого пола из полипропиленовых труб. Он предназначен для соединения всех контуров и расположения элементов регулировки. Лучше его разместить на стене у пола. К шкафу подходят подающая горячую воду и возвратная трубы, к которым подсоединена коллекторная группа.

Следующий этап — укладка гидроизоляции, в качестве которой подойдет полиэтилен. Он укладывается внахлест и соединяется скотчем. По периметру помещения, в котором проводится монтаж теплого пола, должна быть наклеена демпферная лента. Она предотвратит растрескивание стяжки, когда будет происходить тепловое расширение.

Затем укладывается теплоизоляция. Если этого не сделать, то теплопотери составят в среднем 40%. Выбор материала зависит от расчетов теплопотерь при составлении проекта. В качестве теплоизоляции может быть использована минеральная вата, полистирол, пробка техническая или другие материалы. Можно использовать специальный вариант для водяного пола, который снабжен отражающей поверхностью.

Укладка контуров полипропиленовых полов

Диаметр трубы и шаг укладки будут зависеть от конкретного места. В холодных местах (у входной двери, возле окон) укладка полипропиленовых труб проводится чаще, в местах, где будет стоять мебель, не укладывается. Чтобы закрепить теплый пол, существует два способа крепления: к армирующей сетке и к теплоизоляции.

Армирующая сетка — более рациональный вариант. Она даст возможность провести укладку полипропиленовых труб более равномерно. Кроме того, увеличит прочность стяжки. Крепятся трубы пластиковыми хомутами или проволокой. Чтобы ускорить монтаж, можно воспользоваться скобами.

Укладывать пол из пропилена лучше из рулона или катушки. Благодаря этому количество соединений будет минимальным. Это даст возможность сэкономить время и деньги. Крепится труба через каждые 80 см. Сильно затягивать хомуты не стоит, иначе линейное расширение приведет к деформации трубы.

Чтобы обогрев помещения происходил равномерно, длина одного контура не должна быть больше 80 м. Идеальная длина — 50 м. Все контуры должны иметь примерно одинаковую длину. Коллектор следует выбирать в зависимости от количества контуров. Например, если 7 контуров, то и выходов должно быть 7.

Способов укладки полипропиленовых труб, из которых монтируется теплый пол, несколько. При параллельном или змеевидном способе труба укладывается зигзагом. Такой метод лучше всего подойдет для небольшого помещения. Спиральный способ («улитка») используется в больших помещениях. Монтаж труб проходит по спирали, чередуя холодную и горячую, что позволяет обеспечить лучший обогрев.

Стандартный выбор труб, учитывая их линейное расширение и необходимую мощность, — 2 см в диаметре

Следует обратить внимание на качество труб, поскольку теплый пол монтируется не на один год

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

  1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
  2. Часть комнаты, где часто и много играют дети.
  3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

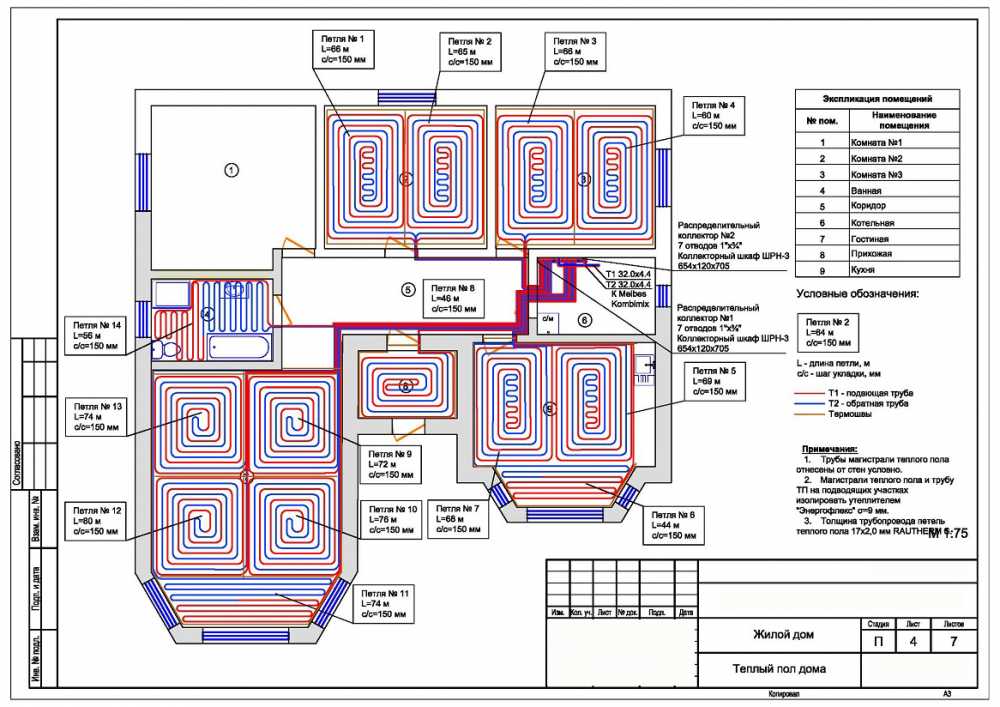

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Установка своими руками

В частных домах установка часто осуществляется самостоятельно. Для этого необходимо составить проект, обзавестись необходимым материалом и инструментами.

Составление проекта

Проект по сути является генеральным планом и руководством к действию. Позволяет своевременно определить, какие материалы и в каком количестве понадобятся.

В процессе разработки необходимо учесть:

  • тип и количество труб и коллекторов;
  • число насосов и фильтров;
  • количество точек водоразбора;
  • объем водонагревателя и расширительного бака;
  • места расположения всех элементов системы, расстояние между ними.

Для того чтобы определить размеры, потребуется чертеж всех помещений и, при необходимости, участков внешней части конструкции. Проект составляется в едином масштабе.

Необходимые инструменты и материалы

В соответствии с проектом определяются материалы и их количество.

Основные:

  • тубы;
  • фитинги;
  • запорная арматура, вентили;
  • радиаторы;
  • расширительный бак;
  • насос.

Помимо этого, потребуются материалы для креплений и отделки, то есть разного рода метизы, хомуты, а также строительные грунтовки, шпатлевки, растворы.

Потребуются два набора инструментов: для крепления к стенам и для соединения элементов системы. Первый набор будет зависеть от материалов стен, необходимости зашивать трубы и от степени готовности помещений.

Обычные строительные инструменты:

  • перфоратор, дрель;
  • болгарка;
  • рулетка, уровень;
  • молоток;
  • шуруповерт (отвертка).

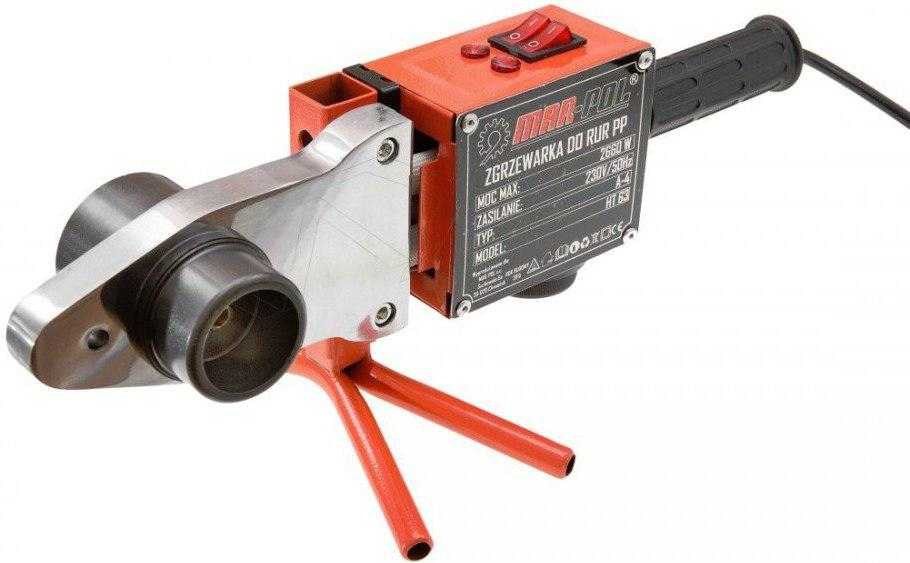

Инструменты для соединения зависят от способа их монтажа. Для сварки потребуются паяльник и насадки. Для соединения фитингов, радиаторов и других элементов понадобятся разводные ключи.

Монтаж трубопровода

Трубопровод является одним из важнейших элементов всей системы. Он также должен быть отображен в проекте.

Последовательность монтажа:

  1. Разметка.
  2. Установка креплений, хомутов, желобов.
  3. Соединение участков.
  4. Врезка арматуры, вентилей.
  5. Монтаж к радиаторам.

Что делать если пробили трубу теплого пола?

При наличии тёплых водяных полов в доме или квартире, бывают случаи, когда трубопровод пола может быть пробит. В первую очередь, если пол функционирует, следует отключить его от водоснабжения. Но чаще, такое повреждение происходит в период монтажа или ремонта системы, когда финишное покрытие не уложено и не залита стяжка — это огромный плюс.

При наличии бетонной стяжки, чтобы найти место повреждения, потребуется перфоратор, зубило и молоток, для разрушения бетона. Делать это следует аккуратно, чтобы не повредить целый контур.

При пробивании трубы из металлопластика или полиэтилена, ремонт их производится пресс-муфтами, с помощью специального пресса.

Вычислив место пробоя, следует удалить повреждённый участок, а на его место установить целый контур. Соединение осуществляется с помощью пресс-муфт, которые для защиты от цементного раствора следует завернуть в полиэтиленовую плёнку.

Длина труб и способы их монтажа

Существует несколько правил относительно особенностей укладки труб для водяного пола:

  1. Когда выполняется укладка труб теплого пола на поверхности перекрытия, обычно используют два популярных способа, один из которых получил название «спираль», а второй – «змейка». Профессионалы считают, что для больших площадей лучшим вариантом является спираль, в то время как для небольших комнат следует применять змейку.
  2. Прежде, чем приступать к проведению расчетов, следует нарисовать на бумаге план размещения. Существует правило: вне зависимости от способа укладки максимальная длина контура теплого пола, если задействуется труба диаметром 16 миллиметров, не должна превышать 65 метров. При монтаже 20-миллиметровой трубы, этот же параметр не может составлять более 80 метров (прочитайте: «Длина контура водяного теплого пола: правила расчета»).
  3. Мастера при разработке проектов и когда производится расчет длины трубы для теплого пола, настаивают на использовании данных, полученных в результате приобретенного опыта и основанных на самых популярных решениях относительно укладки системы. Часто в инструкциях по монтажу теплого водяного пола своими силами рекомендуется увеличивать максимальную длину замкнутого контура на 20 метров, но, как показала практика, эффективность системы в результате станет меньше.
  4. Если планируется установка в одном помещении нескольких замкнутых систем, тогда максимальная длина трубы теплого пола в каждой из них должна быть одинаковой и их следует отделять от соседних контуров демпферной лентой, чтобы не допустить взаимодействия друг на друга.
  5. Когда выполняется расчет труб, необходимо учитывать, что около стен, выходящих одной стороной на улицу, промежуток между витками нужно уменьшить в два раза. В результате этого удается сбалансировать обогрев холодных участков.
  6. Опытные мастера поступают следующим образом: они покупают уже готовые узлы, по общей стоимости практически не отличающиеся от цен на комплектующие изделия. Подобные системы выпускают заранее рассчитанными на конкретное число контуров, а для определения длины труб учитывают их диаметр.
  7. Длина петли теплого пола определяется расчетами. При этом нужно учитывать, что шаг менее 80 миллиметров на практике реализовать трудно по причине небольшого радиуса изгиба труб. Что касается петли более 250 миллиметров, то такие ее параметры приведут к неравномерному прогреву напольного покрытия.
  8. Самостоятельно производить расчеты при отсутствии опыта и навыков нежелательно. Для разработки проекта водяного пола с обогревом следует пригласить специалиста. Сделанные профессионалом правильные расчеты позволяют качественно расположить нагревательные элементы и смонтировать отопительную систему. В результате получится эффективный пол, который прослужит несколько десятков лет. Даже опытнейшие мастера не рискуют производить вычисления, так как для этого требуются специальные знания по трубопроводным системам и теплопроводности.

Можно ли стыковать трубу для теплого пола

При укладке системы из меди в стяжку трубы, скорее всего, придется состыковывать между собой. Такое соединение надежно и долговечно. Так же надежно и паяное соединение полипропиленовых труб и сварка полиэтилена при помощи терморезисторной муфты. Сложнее обстоит вопрос с применением фитингов для ПНД, РЕ-Х и термостабильного полиэтилена (PE RT).

Пресс-фитинги применять можно, хотя и нежелательно (всякое бывает, любое соединение может протечь). Но при подключении трубопроводов к коллектору без пресс-фитингов не обойтись. Соединить между собой трубы с помощью пуш- и компрессионных фитингов не допускается. То же касается цанговых соединителей для ПНД.

Желательно использовать гибкие трубы одним целым куском – так надежнее. Сушка перекрытия, ремонт нижней комнаты и разбивка стяжки в случае протечки обходятся дороже.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

  1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
  2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
  3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой код Обозначение

PN10

Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили.

PN16

Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой.

PN20

Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения.

PN25

Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения.

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

  1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
  2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
  3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
  4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

https://youtube.com/watch?v=PXdSuPLNuQY

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

  • Медь.
  • Сталь.
  • Металлопластик.
  • Сшитый полиэтилен.
  • Полипропилен.

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

  • Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
  • При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
  • При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

  • В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
  • В санузлах шаг укладки должен составлять 15 см.
  • Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
  • В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
  • Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
  • Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Пошаговая инструкция сварки ПП труб

После покупки всех необходимых труб и фитингов можно приступать к их сварке. Этот процесс будет рассмотрен пошагово, с иллюстрациями, чтобы не осталось никаких вопросов.

Шаг #1 – обрезка труб

Этот процесс производится с помощью трубореза. Если срез будет скошенный, то более длинная кромка может сформировать при пайке наплыв и сузить внутренний проход фитинга.

Труборез имеет широкое основание, которое помогает выдерживать прямой угол при резке, но это не означает, что контролировать перпендикулярность среза не нужно самостоятельно

Труборезы имеют максимальное ограничение по диаметру, поэтому выбирать нужно ту модель, которая подойдет под купленные трубы.

Шаг #2 – обработка трубы и формирование фаски

После обрезки необходимо сформировать небольшую фаску на детали, которая будет всовываться в раструб. Для этого применяются различного размера ручные калибраторы либо насадки для шуруповерта.

Оба инструмента имеют встроенные ножи, которые формируют фаску со стандартными параметрами.

Формировать фаску насадкой для шуруповерта можно прямо в руках, не прибегая к жесткой фиксации трубы в тисках

Для получения среза нужно насадить трубу на ручной калибратор и несколько раз с нажимом прокрутить вокруг оси.

На армированных трубах, помимо фаски, снимается верхний слой ПП и алюминиевой фольги с помощью шейвера. Он имеет вид цилиндра с ручками и подходит только под один конкретный размер.

Не рекомендуется производить снятие слоев армированных труб обычным ножом – это может повредить спаиваемую поверхность и уменьшить прочность соединения

После формирования фаски и снятия алюминиевой фольги требуется вытереть все детали начисто.

Шаг #3 – подготовка паяльника

Температура пайки полипропиленовых труб варьируется от 260 до 280 °C, но любителям лучше использовать безрегулировочные паяльники или нагрев до 260 °C. Рекомендуем подробнее рассмотреть значения температуры пайки полипропилена.

Перед включением необходимо надеть на утюг паяльника двусторонние насадки (дорн и гильзу) и поставить прибор на крестовидную подставку.

Чем мощнее паяльник, тем большее количество труб он может сварить в единицу времени, но для домашних работ достаточно 800-ваттного прибора

Затем следует включить паяльник. При достижении на нем температуры 260 °C загорится сигнальная зеленая лампочка.

Шаг #4 – нагрев и соединение деталей

Работать с трубами рекомендуется в перчатках. Для нагрева деталей необходимо одномоментно одну соединяемую деталь насадить на дорн, а вторую всунуть в гильзу.

Присоединять и разъединять полипропиленовые детали с паяльником необходимо прямо без крутящих движений. Аналогичное правило действует и при соединении разогретых изделий

Для соблюдения глубины соединения можно заранее маркером сделать соответствующую отметку на трубе и ориентироваться на неё при всовывании изделия в раструб.

В нижеприведенной таблице указано нормативное время нагрева, соединения и остывания труб, в зависимости от их диаметра, а также глубина всовывания в раструб. При работе в холодном помещении время нагрева может быть увеличено на 1-2 секунды.

Указанные в таблице временные параметры являются ориентировочными. Точные цифры нужно смотреть в инструкции к конкретной модели паяльника

После нагрева соединяемые детали с усилием прямым движением нужно состыковать до намеченной черты

Важно не допускать поворота деталей

Сдвиги трубы и фитинга друг относительно друга допускаются только в течение 4-12 секунд. После этого любые подвижки будут очень негативно сказываться на качестве соединения.

При соединении деталей их оси должны быть расположены максимально параллельно, потому что через 20-30 секунд исправить кривизну будет невозможно

После соединения необходимо дать полипропилену остыть в течение указанного в таблице времени. Желательно посмотреть на получившийся внутренний шов, чтобы убедиться, что наплыв не перегораживает проход. В противном случае придется перепаивать детали. На этом процесс пайки заканчивается.

Чтобы в процессе сваривания пластика избежать популярных ошибок, рекомендуем ознакомиться с правилами и ошибками пайки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Золотые руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
