Система выравнивания плитки: плюсы и минусы

Для укладки плитки вместо крестиков японский метод. Разнообразие видов крестиков

Для разных способов укладки кафеля существуют и специальные крестики. Они могут быть:

  • стандартными крестообразными;
  • т-образными — используются в случаях, когда плитка укладывается со смещением;
  • клинообразными — позволяют добиться нужной ширины при помощи углубления;
  • СВП — это целая система для выравнивания плитки , которая регулирует не только ширину и глубину, но и равномерное прижимание кафеля. В результате после высыхания клея плитки не проседают, а швы получаются равномерными — 1,8мм.

По своей структуре крестики могут быть пустотелыми и цельными. Пустотелые используют для швов, наполненных клеем, т.к. они не выдавливают его наружу.

Особенности пластиковых крестиков

Если при укладке используются пластиковые изделия, то для каждой плитки их нужно 4 штуки. Вставлять 8 нецелесообразно, во-первых, это дополнительные затраты, а во-вторых — затрудняется процесс очистки облицовки от клея, можно получить кривые швы.

При использовании дешевых отечественных крестиков для укладки плитки нужно помнить, что у них отсутствуют перемычки между коленами, поэтому функциональность у них ограничена. Значительно снижается уровень фиксации в швах, поэтому зазоры получаются неравномерными. Зачастую пластиковые крестики используются исключительно как затычки.

Перед тем, как выполнить затирку, крестики необходимо удалить отверткой или плоскогубцами. Некоторые очень сложно вытаскиваются, ломаются, отрываются. В этом случае они там и остаются, но лучше так не делать, ведь из-за них значительно уменьшается затирочный слой.

Норма расхода пластиковых изделий от 30 до 100 штук на 1м2. Все зависит от того, какого размера выбран кафель. Если вы уже определились с размером плитки, то высчитать необходимое количество крестиков не составит труда. Главное знать, сколько плиток в 1м2 и умножить их на 4 или на 8, плюс еще процентов 10-15 на всякие непредвиденные расходы про запас.

Стандартная расфасовка крестиков — 100 штук в упаковке, стоимость ее не более 50 рублей.

СВП — новое слово в укладке кафеля

Принцип действия системы выравнивания плитки

В состав СВП входят два элемента — зажим или, как еще говорят, клипса и клин. Сфера применения — пол и стены. На расстоянии 5-10 см от края плитки, которая укладывается на клей, вставляется клипса. В некоторых случаях дополнительно используют обычные пластиковые крестики.

После выполнения укладки зажим распирается клином. Это обеспечит равномерное давление на две смежные плитки и зафиксирует их на едином уровне.

После высыхания клея клинья необходимо снять и отломать ножку клипсы. Внутри остается только шляпка.

Отечественные клинья и клипсы выпускаются в наборе по 250 штук. Ориентировочная цена такого набора — 1000 рублей. Клинья подходят для многократного использования. Если отдать предпочтение импортным аналогам, то затраты будут на порядок выше, ведь сама СВП стоит дороже и при монтаже потребуются еще специальные щипцы.

Клинья из пластика

Эти изделия не очень популярны у мастеров, но у них имеется одно существенное преимущество — они незаменимы, если нужно положить кривую плитку, сохранить зазор у стены или выложить нижний ряд фартука и облицевать ступени. А укладка декоративного гипсового камня и вовсе невозможна без клиньев, ведь он отличается нестандартными размерами и класть его довольно проблематично.

Инструмент для укладки плитки в интернет-магазине ОБИ

Данная подкатегория включает множество разнообразных видов товаров:

  • Крестики и мелки.
  • Шпатели и кельмы.
  • Зубила и клинья.
  • Губки и насадки на дрель.
  • Отвесы и шнуры.
  • Очистители и клинья.

Крестики для укладки плиточных изделий делают из прозрачного полипропилена. В продаже имеются расходники стандартной толщины и формы.

Шпатели различаются по нескольким параметрам:

  • Габаритам (ширине).
  • Материалу изготовления.
  • Форме рабочего полотна.

Резиновые изделия используют для тщательной затирки швов. Приспособления с зубчатым основанием незаменимы при нанесении клея на нижнюю поверхность облицовочного материала.

Отвесы и правила применяют для выравнивания облицовки при выполнении монтажных операций. Насадки на дрель предназначены для тщательного размешивания клеевой смеси перед использованием.

Заказывайте в магазине ОБИ товары для выполнения наружных и внутренних отделочных работ с помощью  мобильного приложения  для телефона.

DLS – виды и аналоги

Обе разновидности ДЛС нивелируют соседние плитки путём приведения их в одну плоскость – между нижней и верхней сжимающими деталями, но в первой для сжимания используется резьбовое соединение, а во второй – расклинивание.

Оба вида устройства состоят из зажимов многоразового действия и расходных вертикальных стержней, наружная часть которых обламывается при демонтаже DLS, а внутренняя остаётся в шве. DLS позволяют укладывать плитку на пол и стены, увеличивая производительность даже при невысокой квалификации мастера, поэтому быстро стали популярны среди домашних мастеров. Со временем различные модификации таких устройств, различающиеся конструктивно — видом резьбового зажима, профилем одноразовых стержней, размером клиньев, стали выпускать и другие производители, в том числе российские.

Клиньевые приспособления условно можно разбить на 2 группы – мелкие и крупные.

Первые удобны для работы с мало- и среднеформатной плиткой, большинство моделей при низкой цене ещё и не требует применения зажима-щипцов, так как расклиниваются вручную. К этой группе относятся СВП «3D-крестики», TLS, «СВП-Нова”, «СВП №1».

Устройства второй группы дороже, имеют более мощные клин и зажим – это требует использования щипцов, но зато позволяет не только работать с крупноформатной плиткой, но и устанавливать на пересечении 3-4 листов только один фиксатор. На российском рынке хорошо зарекомендовали себя бренды Beorol, Raimondi, Corte, Karofit, Mustang.

Продукция различных производителей различается не только конструктивно, но и материалом исполнения, поэтому даже у крупных систем детали многоразового использования имеют разное число циклов, а одноразовые элементы часто недостаточно прочны.

Разновидности

Системы выравнивания распространены сегодня довольно широко.

На рынке представлено несколько типов клиньев:

  1. Клинья с зазубренным скосом. Это самые простые варианты, которые позволяют хорошо контролировать процесс выравнивания (с минимальными усилиями). Для упрощения работы производители могут дополнять их специальными инструментами.
  2. Клинья с винтовым натяжителем. Выравнивание осуществляется с помощью специальной гайки, которая стягивает верхние и нижние опоры под плиткой.
  3. Клинья-защелки. Принцип их работы довольно простой. Они совмещают в себе зажим и клин, и в качестве последнего элемента используются боковые опоры. При их совмещении конструкция сжимается, что и приводит к выравниванию плиточной поверхности.

Изготовление СВП своими руками

Самой простой самодельной конструкцией станет СВП из алюминиевой проволоки диаметром примерно 1,5 мм. Делается от так:

  • Подбираем брусок из плотного, твердого материала размером 1,5х1 см.
  • Плотно прижимая, огибаем проволокой его стороны, начиная снизу. Сверху замыкаем периметр, сделав небольшую скрутку.
  • Снимаем заготовку с шаблона и кусачками или плоскогубцами на боковых сторонах с нижнего края надкусываем проволоку. Это нужно для того, чтобы можно было без лишних усилий демонтировать упоры после высыхания клея. Чтобы «надкусы» получались одинаковой глубины, под губки кусачек можно подкладывать ограничитель.
  • Из металлической пластинки делаем основание, которое ляжет на нижнюю кромку рамки и установится под плитку. Стоит помнить, что во избежание неприятных ситуаций толщина оснований всех комплектов должна быть примерно одинаковой.
  • Из обрезков древесины делаем распорные клинья, которые должны надежно фиксироваться в упоре.

При укладке плитки самодельные системы монтируются точно так же, как и заводские.

Не стоит забывать, что для самого высокотехнологичного приспособления или инструмента нужны опыт, умения, сноровка и желание добиться высокого результата. Ваши ожидания, способности, возможности и информация, которую можно найти на нашем сайте всегда станут залогом Вашего правильного выбора. Остается только пожелать Вам удачи!

Система СВП: достоинства и недостатки

Вместо широко распространенных крестообразных маячков для облегчения укладки  применяется более продвинутая система – СВП. Она позволяет устранить перепады прилегания материала к черновой поверхности, а также позволяет равномерно распределить клей, добиваясь лучшей адгезии.

Устанавливается по бокам плитки, так как система СВП надежно фиксирует материал облицовки на поверхности стяжки, исключает различные погрешности работы, сильные перепады, мелких неровности.

С помощью 3D крестиков легко регулировать расстояния между кромками, а также достигать идеальной состыковки.

СВП – более совершенная система по сравнению с простыми ограничителями, обладает неоспоримыми достоинствами:

  1. Создает ровную поверхность;
  2. Исключает явные погрешности в процессе монтажа, что повышает привлекательность отделки;
  3. Достигается одинаковая, равномерная толщина шва;
  4. Клеем заполняются все пустоты, что повышает адгезию, сроки эксплуатации поверхности;
  5. Плитка не проседает после укладки;
  6. Жесткая фиксация исключает риск деформации при высыхании;
  7. При применении СВП плитка укладывается намного быстрее;
  8. Отсутствует необходимость многократно проверять идеальность состыковки материала.

Среди недостатков системы СВП следует выделить следующие:

  1. Ограничения по применению. Так как клинья жестко фиксируют плитку, то применять СВП не следует при пониженной температуре.
  2. Стоимость намного выше крестообразных ограничителей;
  3. Применяется в основном когда плитка больших размеров;
  4. Крупные габариты, что затрудняет прочищать швы между плитками.

Сравнение отечественной и зарубежных систем

Основное отличие отечественной системы нивелирования кафельной плитки в том, что она состоит из двух простых частей: нижняя часть подкладывается под плитку и является одноразовой, а верхняя часть представляет собой клин или шайбу, которая может использоваться повторно. При её использовании нет необходимости в каких-либо дополнительных инструментах и приспособлениях. Вся работа легко производится как профессиональными плиточниками, так и неподготовленным человеком без особых навыков.

Удаление верхней части системы после застывания клея может производиться любыми подручными материалами, включая молотки, щипцы, и даже удар ногой. Зарубежные аналоги имеют более сложную конструкцию. Зажимы производятся как клиновые, так и похожие на гибкие лепестки. Рассмотрим плюсы и минусы отечественной и зарубежной систем на примере СВП Litolevel российского производства и СВП Rubi Tille Level производства Испании.

СВП Litolevel (Россия)

Плюсы:

  • невысокая цена (от 500 до 1000 руб. в различных магазинах за комплект 150 шт. );
  • надёжность (конструкция простая и прочная, при доставке почти отсутствует шанс повреждения деталей);
  • простота использования (даже неподготовленный человек разберется в инструкции и сможет сразу приступить к работе);

  • возможность продолжить работу на следующий день (площадь основания зажима маленькая, но крепкая, поэтому её можно вставить даже в уже подсохший клей);
  • исключает применение дополнительных инструментов (при установке вам нужны только руки, а при демонтаже верхних частей можно использовать любое подручное средство).

Минусы:

  • невысокое качество изделий (резьбу легко сорвать, если приложить чуть больше усилий, чем того требует система);
  • возможны разрывы стяжки при удалении шайбы (при демонтаже остатков системы необходимо наносить удар четко по линии шва, а если отклониться и ударить под углом, есть возможность разрыва стяжки в ненадлежащем месте).

СВП Rubi Tille Level испанского производства

Плюсы:

  • высокое качество материала и инновационные технологии (более высокое качество пластмассы, надежные крепления);
  • возможность фиксации плитки различной толщины (гибкие лепестки позволяют надежно фиксировать даже плитку различной толщины);

  • легкий демонтаж (перед использованием необходимо поместить нейлоновые стяжки в воду на 30 минут: это повысит их эластичность и уменьшит риск разрывов при монтаже, и они легко удаляться клещами после высыхания клея);
  • всегда разрывается в намеченном месте (качественно реализованная конструкция ослабления стяжки).

Минусы:

  • высокая стоимость (от 5000 руб. за полный набор из 100 шт. в различных магазинах);
  • слабый фиксатор (при попадании клея на фиксатор он перестаёт удерживать плитку в нужном положении);
  • срок службы на 6-7 раз (в отличие от простых клиньев или шайб, колпачки можно повторно использовать максимум 7 раз, на большее их не хватит);
  • невозможность длительных перерывов (вставить стяжки в подсохший клей почти невозможно ввиду большой площади основания зажима, а вставленные накануне при высыхании клея становятся достаточно хрупкими и рвутся).

Рекомендации по эксплуатации

Обычно плитки укладывать несложно, если использовать СВП. Требуется четко следовать по инструкции, и тогда у вас получится отличная ровная кладка. Естественно, что инструкции для тех или иных видов систем выравнивания плитки могут ощутимо отличаться. Ниже мы привели метод применения клиновых систем со всеми полезными лайфхаками:

Подготовьте клеевой состав для плиточного материала по инструкции, которая есть на упаковке производителя. Лучше не менять соотношения компонентов, потому что они высчитаны после многих исследований, экспериментов и огромного опыта.
Первую плитку стоит уложить посредством отвеса или строительного уровня, если кладка выполняется на стеновые поверхности. Для равномерного отступа от углов применяйте маленькие крестики из пластмассы, которые продают в каждом из строительных магазинов.
Приготовленный клей стоит нанести на рабочие поверхности (пол или стены), равномерно распределяя его при помощи зубчатого шпателя. Еще нанесите клей на поверхность плитки, которая будет уложена на стену или пол.

Убедитесь в том, что клин плотно прилегает нижней частью к двум плиткам и лишь в этом случае система самонивелирования сработала так, как требуется. Если клин будет прилегать лишь к одной плитке, постарайтесь выдвинуть клин и поставить его снова. Если это не поможет, то стоит снять плитку со слоя клея и поставьте новый зажим. Помните о том, что применение СВП будет целесообразно лишь в том случае, когда в помещении нет больших перепадов по высоте, на которой выполняют укладку кафеля. А еще системная эффективность будет зависеть от качества керамики, и чем выше будет ее качество, чем меньше на ней будет бугорков/сколов/дефектов, тем проще будет работать с системой. Не старайтесь выравнивать перепады по высоте на напольной/стеновой поверхности клеевым составом для плитки. Для этого выравнивания применяют особые самовыравнивающие смеси или стяжку.
Дальнейшая расстановка плиток и зажимов с клинышками производится по аналогии, и для более точного выравнивания можно применять молоток из резины, которым простукивают уложенный плиточный материал с каждой из сторон.
Оптимальная температура в комнате для укладки плитки составляет +17…+25 градусов. Чем она ближе будет к тому значению, тем меньше будет трудностей наподобие преждевременного схватывания клеевого состава или замерзание воды в клее. При выполнении работ под рукой должны быть влажная тряпка, чтобы быстро стереть с лицевой части плитки излишки клея, которые трудно убрать при просыхании. Укладывайте плитки в хорошо проветриваемом или освещенном помещении.
После просыхания клеевого состава аккуратным ударом подручных инструментов или молотка обломите части СВП, которые выступают над поверхностью. Применять можно и щипцы, допустимо даже с усилением пнуть по выступающей части ногой

Крайне важно наносить удар или прикладывать усилие вдоль шовной линии. Это исключит разлом зажима в любом месте и деформирование выложенной плитки

После очистки от остатков клея/зажима клинья можно применять снова. Их можно очищать вручную, а еще посредством порошка и стиральной машинки.
После снятия всех элементов СВП швы стоит затереть особой строительной смесью, которую стоит нанести на шов шпателем из резины и оставить просыхать. В среднем для этого нужны сутки, а после просыхания стоит вымыть пол влажной тряпкой.

Как видите, применение системы не требует особых навыков. Естественно, что до работы стоит изучить отзывы о разных СВП, выбрать наилучший вариант и полностью следовать всем инструкциям

Еще не забывайте о мерах предосторожности, и в таком случае ремонт принесет не просто пользу, но и удовольствие

Установка нивелирующих фиксаторов на примере клиновой DLS

Применение клея. Выбранный плиточный клей замешивается строго согласно изложенной на упаковке инструкции, чтобы его консистенция не была ни излишне густой, ни слишком жидкой. Для нанесения раствора обязательно использовать два вида шпателей – гладкий (для нанесения раствора на поверхности) и гребенчатый (прямоугольные зубья размером 8-10 мм, для удаления излишков клеящей смеси).

Нивелирование керамики. Первая плитка укладывается на проектное место и под каждую из её сторон, к которым будут примыкать соседние изделия, устанавливаются зажимы. Затем рядом укладывается второй лист, который клиньями выводится с первой плиткой на общий уровень, после чего лёгким постукиванием резиновой киянки под контролем пузырькового уровня добиваются их строго горизонтального положения.

СВП и DLS позволяет без специальных навыков укладывать плитку без перекосов и перепадов краёв по высоте

Рядом укладываются следующие листы первого ряда, и под каждую из их сторон также устанавливаются зажимы, после чего под те стержни, которые оказались между соседними изделиями, плотно вдвигают клинья, добиваясь занятия смежными плитками одинакового уровня по высоте. Если ширина межплиточных швов должна быть выполнена больше толщины стержней зажимов, то дополнительно используют распределительные крестики нужного размера.

Таким способом производится укладка керамики на всю поверхность пола. Параллельно обязательно осуществляется очистка стыков керамики от излишков выступившего клея. Тщательная уборка остатков раствора будет возможна только после съёма клиньев с зажимами.

Инструкция по использованию СВП

  1. Нанести на поверхность основания клеевой состав с помощью зубчатого шпателя из расчёта по площади на 2-3 плитки.

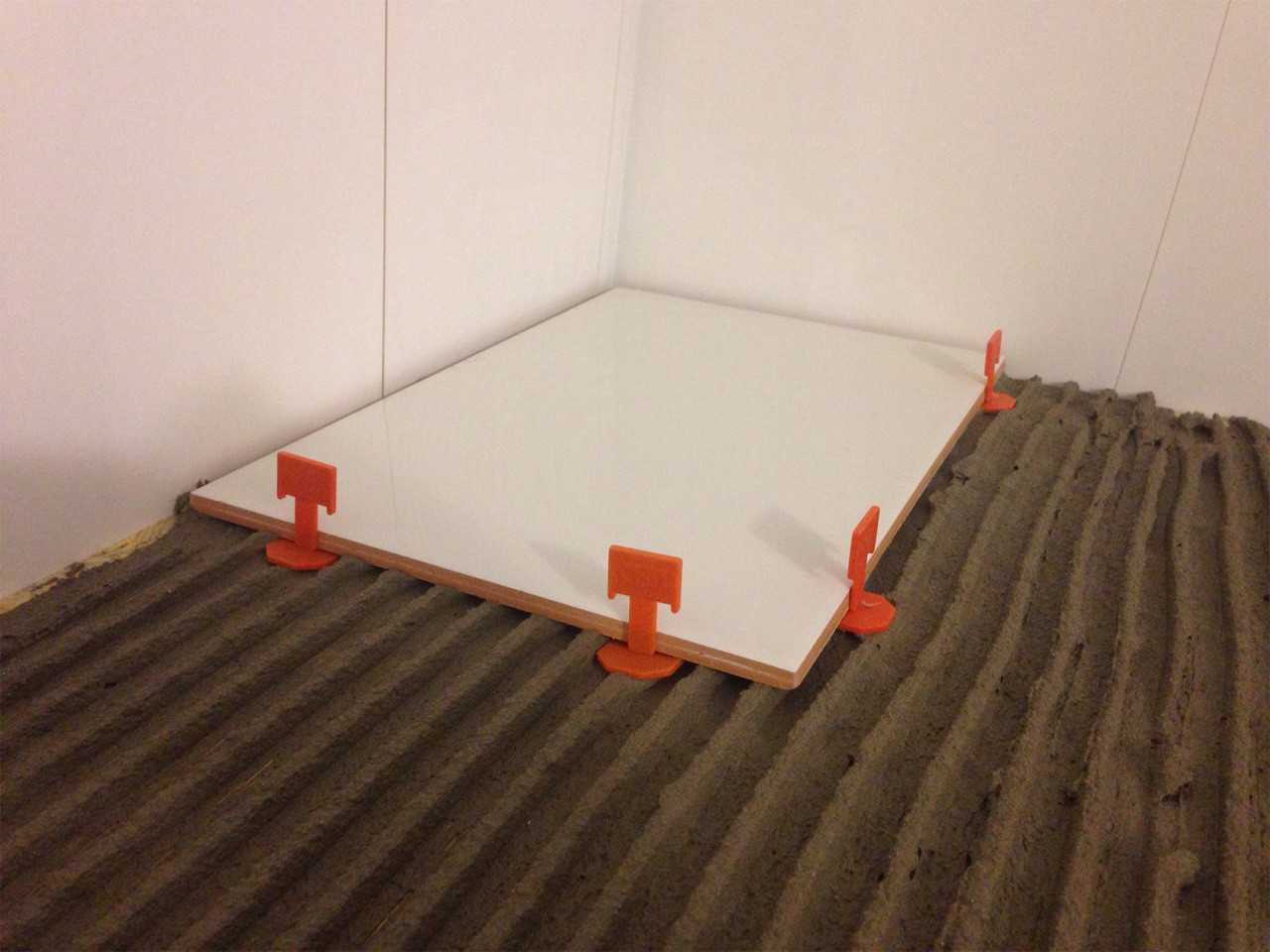

  2. Уложить первую плитку и вставить ближе к краям по два основания СВП с каждой стороны плитки.

Использование СВП при укладке кафеля.

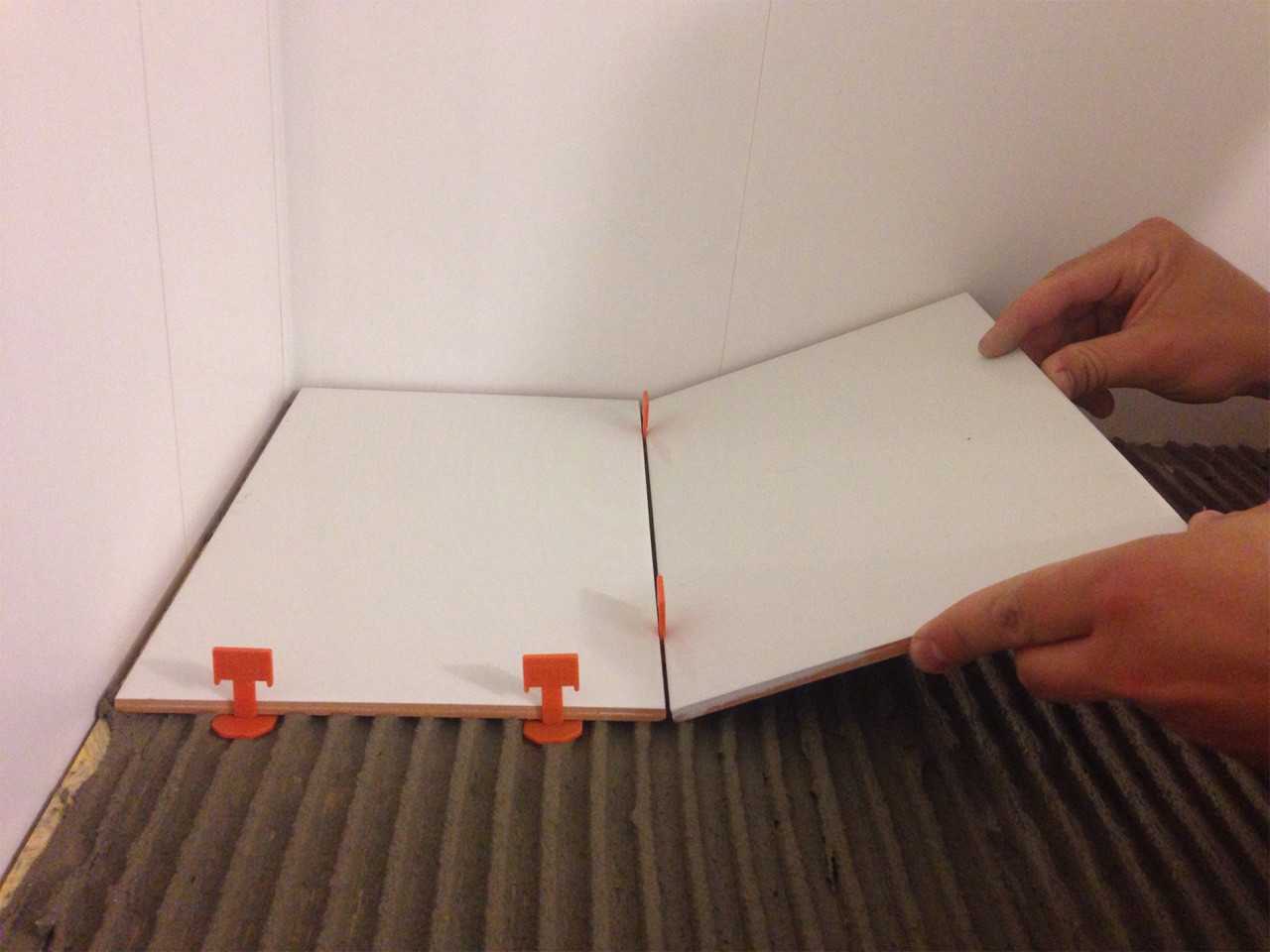

  1. Положить вторую плитку.

Укладкой второй плитки при работе с СВП.

  1. С помощью клиньев зафиксировать зажимы.

    Фиксирование зажимов клиньями. При аккуратном подходе можно обойтись без специальных инструментов.

  1. Подогнать зажим до полной плотной фиксации.
  2. Не допуская смещения плиток, произвести их очистку от клеевого состава.
  3. После высыхания клеевого состава удалить клинья, ударив вдоль шва по верхней части зажима. Клинья можно использовать повторно.

Клей со стыков нужно очищать сразу, иначе после высыхания это будет достаточно затруднительно и может негативно сказаться на прочности покрытия.

Расчёт количества и стоимости элементов СВП.

На количество элементов СВП, помимо площади укладки, влияет так же и размер плитки. Так, на 100 квадратных метров облицовки для плитки 60х60 см. потребуется 400 клиньев СВП и 1500 зажимов. В то время как на ту же площадь для плитки 20х30 см. необходимо уже 1000 клиньев и 5000 зажимов. В случае необходимости менеджеры по продаже систем выравнивания плитки посчитают необходимое количество.

Стоимость СВП варьируется от их типа и фирмы-производителя в довольно широких пределах. Если взять вышеприведённый пример, то при средней стоимости отечественного клина СВП в 2,8 руб./шт. и зажима основания в 1,7 руб./шт., то на 100 кв. м. площади мы получим:

  • Для плитки 60х60 см.: 400х2,8+1500х1,7=3670 руб.
  • Для плитки 20х30 см.: 1000х2,8+5000х1,7=11300 руб.

Для сравнения стоимость одного крестика составляет 20-50 копеек за крестик.

Стоимость импортных СВП может быть гораздо выше. Например, в СВП Rubi Tile Level колпак системы стоит 12,5 руб./шт., а хомут основания – 14,4 руб./шт. Несложно подсчитать, что для нашего примера при плитке 20х30 см. сумма, необходимая для закупки СВП, составит 84500 рублей. При этом стоит отметить, что была указана вовсе не самая высокая цена. Стоимость специального инструмента в разных магазинах может колебаться от 2500 до 5000 рублей.

Надеемся, что данная статья поможет вам избежать ненужных ошибок и принять оптимальное решение для проведения работ качественно и эффективно. Также рекомендуем Вам изучить статью о том, как правильно укладывать кафельную и керамическую плитку: технология укладки кафельной плитки, расход плитки и клея.

Разновидности DLS

Система выравнивания плитки выпускается нескольких видов, отличающихся конструкцией и оборачиваемостью.

Сборные СВП:

  • клиновая с зазубренным скосом (бренды «СВП», CHSG, Mustang);
  • колпачковая с зазубренной стойкой (DTA, Rubi);
  • с винтовыми натяжителями:
  • ручная подтяжка вращением входящей в конструкцию гайки (Tornado, NTCA);
  • Натяжка вращением имеющейся в устройстве шпильки при помощи отвёртки.

Цельные DLS:

с защёлками-натяжителями (Tuscan, SeamClip).

Рассмотрим эти виды, подвиды и их характеристики.

Клин СВП системы выравнивания плитки DLS

Система с клином-натяжителем

Клиновая СВП состоит из пластмассовых деталей двух видов – клиньев многоразового использования и одноразовых зажимов. Устройство используется при укладке керамической плитки толщиной от 5 до 12 мм.

Зажим представляет собой литую из пластмассы деталь – плоский стержень с прямоугольным основанием на одном конце и перекладиной на другом. В месте крепления стержня к основанию имеется технологический надрез для облегчения слома стержня при его удалении после отверждения плиточного клея.

Клин также изготовлен из пластмассы, имеет вертикальный продольный разрез посередине расширяющейся части для движения по нему стержня зажима при расклинивании.

Клиновые нивелирующие фиксаторы устанавливаются вручную, при этом детали при нивелировании плитки можно стягивать своими руками или с помощью специального инструмента, облегчающего и ускоряющего выполнение прочной фиксации керамики.

Устройства с зазубренной стойкой

Такие нивелирующие фиксаторы также изготавливаются из пластмассы и состоят из двух отдельных деталей — одноразового рифлёного стержня и прижимного колпака-зажима с фиксирующим замком внутри.

Щипцы для СВП укладки плитки

DLS такого типа применяются для нивелирования керамической плитки широкого диапазона толщины – от 5 до 25 мм. Замки приспособления этой конструкции можно эксплуатировать 25-30 раз, но стягивание керамики с использованием данной СВП выполняется специальным устройством.

Система с винтовым натяжением

СВП этого типа отличается от предыдущих систем только способом стягивания также раздельных верхней и нижней части приспособления. Для нивелирования смежных плиток в конструкции DLS применено резьбовое соединение деталей, которые, в зависимости от исполнения, стягиваются вручную вращением гайки большого диаметра или металлической шпильки при помощи отвёртки (шуруповерта).

Верхняя составляющая DLS винтового натяжения также многоразового использования.

В таком варианте вместо клиньев используются винтовые зажимы

Цельные DLS

Эти устройства представляют собой неразборное изделие одноразового применения. Стягивание плиток на общий уровень производится двумя подвижными защёлками, расположенными в верхней части СВП. Из всех видов DLS эта самая дешёвая, поэтому идеально подходит отделочнику-любителю, редко выполняющему облицовку керамикой собственноручно

Единственное, на что нужно обратить внимание при покупке этого вида системы – их градация по номерам, которые должны соответствовать толщине применяемой отделочной керамики
